75KVA 주상 장착형 변압기는 어떻게 배전을 개선합니까?

기사 요약

올바른 배전 변압기를 선택하는 것은 75KVA와 같은 숫자를 선택하는 것보다 훨씬 더 많은 것을 포함합니다. 변압기는 1차 전압, 2차 전압, 위상 구성, 예상 부하, 환경 조건, 보호 요구 사항, 설치 구조 및 해당 전기 표준과 일치해야 합니다. 적절하게 선택된 75KVA 주상형 변압기는 소비 지점에 가깝게 전력을 변환해야 하는 경우 효율적이고 실용적인 솔루션을 제공할 수 있습니다.

이 기사에서는 75KVA 장치의 작동 방식, 소형 기둥 장착 구성이 유용한 이유, 코어 및 권선 재료가 성능에 미치는 영향, 효율성 사양의 의미, 프로젝트 엔지니어가 일반적인 크기 조정 및 설치 실수를 방지할 수 있는 방법을 살펴봅니다. 또한 Guangbian이 다양한 유통 네트워크에 대한 제조 및 맞춤화 접근 방식을 설명합니다.

목차

1. 75KVA 주상 변압기 이해
2. 75KVA 주상 변압기 작동 방식
3. 용량 및 단계 구성
4. 1차 및 2차 전압 선택
5. 코어, 권선, 절연 및 냉각
6. 중요한 성능 매개변수
7. 75KVA 주상 변압기가 사용되는 곳
8. 올바른 변압기를 선택하는 방법
9. 설치 및 유지 관리 고려 사항
10. 광볜이 변압기 프로젝트를 지원하는 방법
11. 자주 묻는 질문
12. 결론

기사 개요

• 75KVA 배전 변압기의 목적과 구조를 정의합니다.
• 기본적인 전자기 변환 과정을 설명하세요.
• 용량, 위상 및 전압 호환성에 대해 논의합니다.
• 작동 신뢰성에 영향을 미치는 재료와 냉각 방법을 검토합니다.
• 무부하 손실, 부하 손실, 임피던스, 여자 전류에 대해 설명합니다.
• 적합한 애플리케이션과 일반적인 프로젝트 요구 사항을 식별합니다.
• 실용적인 선택 및 유지 관리 체크리스트를 제공합니다.
• 일반적인 조달 및 엔지니어링 질문에 답하십시오.

75KVA 주상 변압기 이해

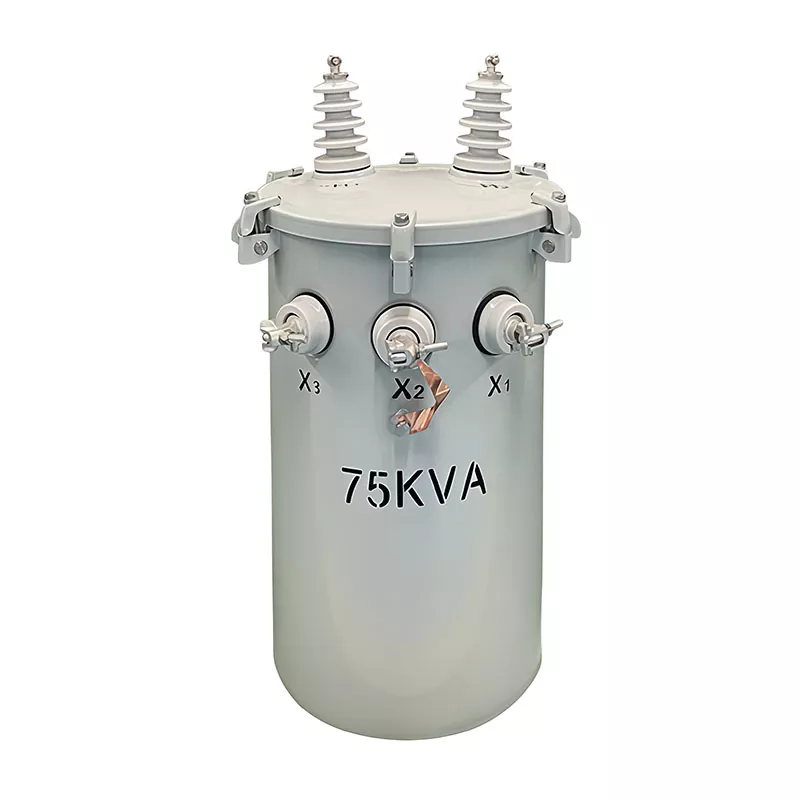

75KVA 주상형 변압기는 중간 전압 전기를 최종 사용자에게 적합한 더 낮은 전압으로 낮추기 위한 배전 변압기입니다. 기초 위에 설치된 대형 변전소 변압기와 달리 전주 장착형 장치는 전신주 또는 적절한 가공 배전 구조물에 위치합니다. 이 배열은 변압기를 전기 부하에 가깝게 배치하는 동시에 토지 요구 사항을 최소화합니다.

용어75KVA변압기의 피상 전력 등급을 설명합니다. KVA(킬로볼트 암페어)는 변압기가 처리하도록 설계된 전압과 전류의 조합을 나타냅니다. 이는 모든 조건에서 최대 정격으로 장치를 지속적으로 작동하라는 권장 사항으로 해석되어서는 안 됩니다.

실제 배전 계획에서 엔지니어는 일반적으로 75KVA가 충분한 용량을 제공하는지 결정하기 전에 예상 수요, 부하 다양성, 향후 확장, 주변 온도, 고조파 및 작동 조건을 고려합니다. 지속적인 과부하와 불필요한 크기 초과로 인해 수명 주기 비용이 증가할 수 있으므로 적절한 부하 평가가 필수적입니다.

광볜은 국제 시장을 위한 맞춤형 전압 구성을 포함하여 다양한 배전 요구 사항에 맞는 75KVA 주상 변압기 솔루션을 생산합니다. 이 제품은 실외 배전용으로 설계되었으며 전기 시스템 및 프로젝트 사양에 따라 조정할 수 있습니다.

75KVA 주상 변압기 작동 방식

작동 원리는 전자기 유도를 기반으로 합니다. 전기 에너지는 더 높은 배전 전압에서 변압기의 1차 권선으로 들어갑니다. 교류는 변압기 코어 내부에 변화하는 자속을 생성합니다. 이 자속은 2차 권선에 전압을 유도합니다.

1차 권선과 2차 권선 사이의 비율에 따라 전압 변환 비율이 결정됩니다. 1차 전압이 2차 전압보다 상당히 높을 경우 변압기는 전력 관계 및 정상 변압기 손실에 따라 사용 가능한 전류를 늘리면서 전압을 줄입니다.

단순화된 작동 순서는 다음과 같이 이해될 수 있습니다.

1. 중전압 전기가 1차 권선에 들어갑니다.
2. 교류는 코어에 자속을 형성합니다.
3. 자속은 2차 권선에 전압을 유도합니다.
4. 2차 권선은 저전압 전력을 공급합니다.
5. 변압기 오일은 활성 구성 요소에서 열을 멀리 전달합니다.
6. 보호 및 모니터링 구성 요소는 안전한 작동을 지원합니다.

변압기는 옥외에 설치되므로 인클로저, 절연 시스템, 밀봉, 내식성 및 내후성이 장기 성능에 중요한 부분입니다. 기술적으로 올바른 전기 설계에는 여전히 적절한 기계적 및 환경적 보호가 필요합니다.

용량 및 단계 구성

용량은 구매자가 확인해야 하는 첫 번째 사양 중 하나이지만 항상 위상 구성과 함께 평가되어야 합니다. 단상 75KVA 변압기는 특정 주거용, 조명 및 소규모 상업용 배전 시스템에 적합한 반면, 3상 장비는 일반적으로 네트워크에 3상 부하 또는 산업용 전력이 필요할 때 선택됩니다.

한 가지 중요한 실수는 모든 75KVA 변압기가 동일한 전기적 특성을 가지고 있다고 가정하는 것입니다. KVA 등급은 용량만 식별합니다. 전압, 위상, 주파수, 연결 구성, 임피던스, 절연 수준 및 적용 가능한 표준도 지정해야 합니다.

1차 및 2차 전압 선택

주상형 변압기를 구매할 때 전압 호환성은 매우 중요합니다. 예를 들어, 하나의 유틸리티 전압용으로 설계된 구성은 절연 시스템, 권선 배열, 액세서리 및 정격이 적절한지 확인하지 않고서는 다른 네트워크에 간단히 연결할 수 없습니다.

대표적인 Guangbian 75KVA 구성은 4160 Grd Y/2400V의 1차 전압 배열과 120/240V의 2차 출력을 사용합니다. 이러한 값은 애플리케이션별로 다르며 모든 75KVA 변압기에 대한 범용 사양으로 취급되어서는 안 됩니다.

탭 위치는 들어오는 전압이 변하는 경우에도 중요할 수 있습니다. 적절하게 선택된 탭 구성을 통해 엔지니어는 적절한 2차 전압을 유지하면서 특정 공급 전압 조건을 보상할 수 있습니다. 정확한 탭 범위는 주문하기 전에 항상 프로젝트 사양을 기준으로 확인해야 합니다.

코어, 권선, 절연 및 냉각

변압기 효율과 서비스 수명은 활성 물질과 제조 품질에 크게 좌우됩니다. 코어는 자기 경로를 제공하는 반면 권선은 고전압 측과 저전압 측 사이에서 전기 에너지를 전달합니다.

광볜의 참조 75KVA 구성은 코어에 구리 권선과 방향성 실리콘 강철을 사용합니다. 구리는 전기 전도성이 높으며 효율적인 전류 전달 및 열 성능이 중요한 곳에 널리 사용됩니다. 방향성 전기강판은 적절하게 가공되고 조립될 때 자기 손실을 줄이는 데 도움이 됩니다.

이 장치는 ONAN 냉각 기능을 갖춘 오일 침지 설계를 사용합니다. 즉, 천연 오일, 천연 공기를 의미합니다. 변압기 오일은 코어와 권선에서 열을 흡수하면서 자연스럽게 순환합니다. 그런 다음 열은 탱크 표면을 통해 주변 공기로 전달됩니다. 강제 펌프나 팬이 없으면 냉각 시스템이 단순화되고 보조 구성 요소 수가 줄어들 수 있습니다.

그러나 오일에 잠긴 장비는 탱크 무결성, 밀봉, 부싱, 오일 상태 및 환경 보호에 세심한 주의가 필요합니다. 정기적인 검사는 이러한 문제가 심각한 고장으로 발전하기 전에 누출, 부식, 과열 또는 연결 불량을 식별하는 데 도움이 됩니다.

중요한 성능 매개변수

변압기 데이터시트에는 작동 성능에 직접적인 영향을 미치는 여러 값이 포함되어 있습니다. 이러한 수치를 이해하면 구매팀이 구매 가격에만 집중하는 대신 제품을 보다 정확하게 비교할 수 있습니다.

손실이 낮으면 수명주기 효율성이 향상되며, 특히 장기간 전력이 공급되는 변압기의 경우 더욱 그렇습니다. 이것이 바로 연결된 부하가 하루 종일 크게 변하는 경우에도 무부하 손실에 주의를 기울일 가치가 있는 이유입니다.

임피던스는 시스템 설계에서도 마찬가지로 중요합니다. 이는 부하 시 전압 강하와 오류 발생 시 사용 가능한 전류에 영향을 줍니다. 따라서 보호 엔지니어는 업스트림 및 다운스트림 보호 장비를 조정할 때 제조업체의 검증된 임피던스 값을 사용해야 합니다.

75KVA 주상 변압기가 사용되는 곳

75KVA 용량은 광범위한 소규모 배포 요구 사항을 충족할 수 있습니다. 컴팩트한 오버헤드 설치로 인해 토지 가용성, 설치 비용 및 부하와의 근접성이 중요한 고려 사항인 경우 특히 유용합니다.

• 주거 공동체:계산된 수요가 적절한 주택 그룹에 저전압 전기를 공급합니다.
• 농촌 전화:간접 분배가 여전히 실용적인 지역에서 전기 접근을 지원합니다.
• 거리 및 지역 조명:조명 네트워크에 로컬 저전압 배전을 제공합니다.
• 소규모 상업시설:상점, 사무실, 서비스 건물 및 기타 적당한 전기 부하에 서비스를 제공합니다.
• 학교 및 공공 시설:부하 프로필이 변압기 용량과 일치하는 지역화된 배포를 제공합니다.
• 소규모 산업 응용 분야:적절한 보조 또는 수요가 적은 산업용 부하를 지원합니다.
• 인프라 프로젝트:선택된 공공 및 유틸리티 프로젝트에 국지적인 전력 변환을 제공합니다.

가장 적합한 적용은 실제 부하 계산에 따라 달라집니다. 단지 75KVA가 예상 소비전력에 가깝다고 해서 변압기를 선택해서는 안 됩니다. 시동 전류, 모터 부하, 계절별 수요, 역률, 향후 확장 및 부하 다양성을 모두 고려해야 합니다.

올바른 변압기를 선택하는 방법

올바른 75KVA 주상 장착형 변압기를 선택하는 것은 전체 전기 환경을 정의하는 것부터 시작됩니다. 다음 체크리스트는 구매자가 비용이 많이 드는 사양 불일치를 방지하는 데 도움이 될 수 있습니다.

1. 예상 부하를 계산합니다.정상 수요, 최대 수요, 모터 시동 요구 사항 및 잠재적인 향후 확장을 결정합니다.
2. 1차 전압을 확인합니다.변압기를 유틸리티 배전망에 연결하십시오.
3. 2차 전압을 확인합니다.출력이 연결된 장비 및 지역 전기 시스템과 일치하는지 확인하십시오.
4. 올바른 위상 구성을 선택하십시오.단상 및 3상 시스템은 서로 다른 적용 요구 사항을 갖습니다.
5. 빈도를 확인하세요.변압기가 네트워크 주파수에 맞게 설계되었는지 확인하십시오.
6. 임피던스를 검토합니다.고장 전류 계산 및 보호 조정과의 호환성을 확인합니다.
7. 단열 요구 사항을 검토합니다.시스템 전압과 환경 조건을 고려하십시오.
8. 설치 환경을 고려하십시오.온도, 습도, 고도, 바람, 염분 노출, 먼지 및 부식은 설계 요구 사항에 영향을 미칠 수 있습니다.
9. 적용 가능한 표준을 확인하세요.변압기 문서 및 테스트가 대상 시장의 요구 사항을 충족하는지 확인하십시오.
10. 생산 전에 사용자 정의에 대해 논의하십시오.제조업체는 가정에 의존하기보다는 기술적인 매개변수를 확인해야 합니다.

설치 및 유지 관리 고려 사항

안정적인 변압기 작동을 위해서는 올바른 설치가 필수적입니다. 기둥 장착 장비는 기계적 무게와 환경적 힘을 견딜 수 있는 적절한 구조로 지지되어야 합니다. 전기 간격, 접지, 도체 연결, 보호 장치 및 유지 관리를 위한 접근도 해당 지역 요구 사항에 따라 고려해야 합니다.

전원을 공급하기 전에 기술자는 명판 정보, 연결, 접지, 절연 상태, 기계적 패스너, 부싱 및 보호 구성 요소를 확인해야 합니다. 테스트 절차는 프로젝트 사양 및 해당 표준을 따라야 합니다.

시운전 후 정기적인 검사를 통해 문제가 발생하는 것을 발견하는 데 도움이 될 수 있습니다. 유지보수 담당자는 다음에 특별한 주의를 기울여야 합니다.

• 오일 누출 또는 비정상적인 오일 레벨 변화
• 탱크, 부속품 또는 장착 하드웨어의 부식
• 손상되거나 오염된 부싱
• 느슨한 전기 연결
• 비정상적인 온도 상승
• 비정상적인 소음이나 진동
• 과열 또는 변색 징후
• 접지 연결 상태
• 악천후나 외부 충격으로 인한 손상

유침 변압기는 누설 제어에 특별한 주의가 필요합니다. 작은 누출은 씰, 부싱, 용접, 개스킷 또는 탱크 구성품의 성능 저하를 나타낼 수 있으므로 단순히 무시해서는 안 됩니다. 신속한 조사를 통해 장비 손상, 서비스 중단 및 환경 문제의 위험을 줄일 수 있습니다.

광볜이 변압기 프로젝트를 지원하는 방법

권선, 코어 조립, 절연, 밀봉 또는 테스트의 작은 편차가 장기적인 현장 성능에 영향을 미칠 수 있으므로 제조 일관성은 배전 변압기에 특히 중요합니다. Guangbian은 75KVA 전주 장착형 변압기 솔루션을 위한 다단계 생산 공정을 따릅니다.

제조 작업 흐름에는 코어 처리, 권선 생산, 탱크 제작 및 용접, 진공 건조, 조립, 오일 충전 및 밀봉, 전기 테스트, 최종 검사 및 포장이 포함됩니다. 각 단계는 변압기 신뢰성의 다양한 측면을 다룹니다.

광볜은 또한 다양한 시장 및 유통 시스템에 대한 맞춤형 변압기 솔루션을 제공합니다. 특정 전압 구성, 위상 배열, 표준, 액세서리 또는 문서가 필요한 프로젝트의 경우 생산이 시작되기 전에 기술 요구 사항을 확인해야 합니다.

자주 묻는 질문

변압기에서 75KVA는 무엇을 의미합니까?

75KVA는 변압기의 피상 전력 등급입니다. 이는 항상 소비하는 에너지의 양보다는 변압기의 전기 용량을 설명합니다. 실제 작동 부하는 연결된 장비, 역률, 부하 프로필 및 시스템 조건에 따라 달라집니다.

75KVA 변압기가 주거용 배전에 적합한가요?

계산된 수요가 변압기의 용량 및 전기적 구성과 호환될 경우 주거용 배전에 적합할 수 있습니다. 엔지니어는 소비자 수, 최대 수요, 다양성, 모터 부하, 난방 및 냉방 장비, 향후 성장 가능성을 고려해야 합니다.

75KVA 주상 변압기는 어떤 2차 전압을 제공할 수 있습니까?

2차 전압은 75KVA 정격만으로는 결정되지 않습니다. 대상 전기 시스템에 따라 지정되어야 합니다. 대표적인 Guangbian 구성은 120/240V 보조 출력을 제공하지만 시장에 따라 다른 전압 구성이 필요할 수 있습니다.

변압기 권선에 구리를 사용하는 이유는 무엇입니까?

구리는 높은 전기 전도성과 우수한 열 성능을 제공합니다. 이러한 특성으로 인해 안정적인 전류 전달과 효율적인 작동이 중요한 배전 변압기용 권선 재료로 널리 사용됩니다.

ONAN 냉각이란 무엇입니까?

ONAN은 Oil Natural, Air Natural을 의미합니다. 변압기 오일은 코어와 권선에서 열을 흡수하면서 자연스럽게 순환하는 반면 강제 펌프나 팬 없이 변압기 탱크에서 주변 공기로 열이 전달됩니다.

75KVA 변압기를 구입하기 전에 확인해야 할 사항은 무엇입니까?

구매자는 정격 용량, 위상, 1차 전압, 2차 전압, 주파수, 임피던스, 절연 요구 사항, 냉각 방법, 설치 환경, 해당 표준, 액세서리, 테스트 요구 사항 및 배송 문서를 확인해야 합니다.

광볜은 75KVA 기둥 장착 변압기를 사용자 정의할 수 있습니까?

광볜은 프로젝트 요구 사항에 따라 맞춤형 변압기 솔루션을 제공할 수 있습니다. 고객은 엔지니어링 팀이 적절한 구성을 결정할 수 있도록 자세한 전기 사양과 대상 시장 요구 사항을 제공해야 합니다.

주상 변압기의 서비스 수명을 어떻게 향상시킬 수 있습니까?

적절한 크기 조정, 올바른 설치, 적절한 보호, 적절한 적재, 정기 검사, 효과적인 접지, 비정상적인 온도, 소음, 오일 누출 또는 전기적 조건에 대한 신속한 주의는 모두 신뢰할 수 있는 장기 작동에 기여할 수 있습니다.

결론

75KVA 주상 장착형 변압기는 전기 및 기계적 사양이 프로젝트에 올바르게 일치할 경우 국부적인 중전압에서 저전압 배전을 위한 효과적인 솔루션이 될 수 있습니다. 오버헤드 설치로 토지 요구 사항을 줄일 수 있으며, 오일 침지형 ONAN 냉각 시스템은 실외 응용 분야의 열 관리에 대한 간단한 접근 방식을 제공합니다.

그러나 용량만으로 구매 결정이 결정되어서는 안 됩니다. 1차 및 2차 전압, 위상 구성, 주파수, 임피던스, 손실, 절연, 환경 조건, 설치 구조, 보호 및 적용 가능한 표준은 모두 변압기가 현장에서 안정적으로 작동하는지 여부에 영향을 미칩니다.

광볜변압기 제조 경험과 다양한 배전 네트워크 및 국제 애플리케이션을 위한 맞춤형 제품 솔루션을 결합합니다. 코어 및 권선 생산부터 탱크 제작, 건조, 오일 충전, 전기 테스트 및 최종 검사에 이르기까지 각 단계는 완성된 변압기의 신뢰성에 기여합니다.
