150KVA 건식 절연 변압기가 안전하고 유연한 배전을 어떻게 향상시킬 수 있습니까?

기사 요약:적절하게 선택한 변압기는 배전 안전, 전압 변환, 장비 호환성 및 현장 신뢰성에 큰 변화를 가져올 수 있습니다. 그만큼150KVA 건식 절연 변압기~에서광비안480V 입력, 400V 3상 및 230V 단상 출력, 전체 구리 권선, Delta-Star 연결, IP43 스테인리스 스틸 인클로저, 자동 팬 냉각 및 MCCB 보호 기능을 갖춘 전기 절연 및 저전압 분배가 필요한 애플리케이션을 위해 설계되었습니다. 이 기사에서는 산업 및 건설 프로젝트의 구성, 작동 원리, 적용 시나리오, 기술적 고려 사항 및 선택 요소에 대해 설명합니다.

목차

1. 150KVA 건식 절연 변압기 란 무엇입니까?
2. 주요 기술 사양은 무엇입니까?
3. 이 변압기는 어떤 이점을 제공합니까?
4. 어디에서 사용할 수 있나요?
5. 올바른 구성을 어떻게 선택해야 합니까?
6. 다른 변압기 옵션과 어떻게 비교됩니까?
7. 어떻게 제조되고 테스트됩니까?
8. 자주 묻는 질문
9. 맞춤형 변압기 솔루션이 필요하십니까?

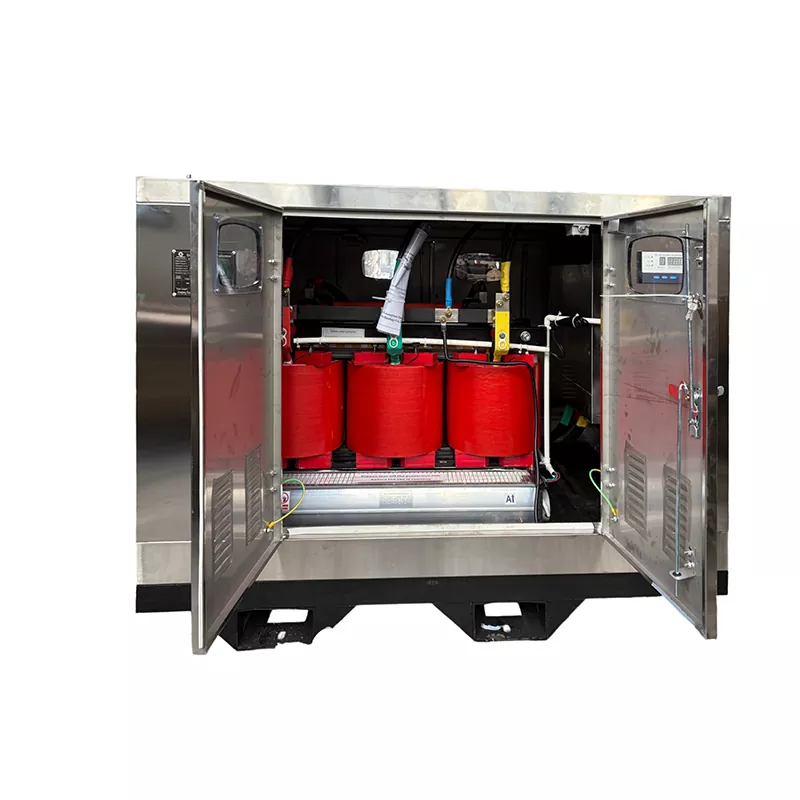

150KVA 건식 절연 변압기 란 무엇입니까?

150KVA 건식 절연 변압기는 들어오는 전력을 필요한 저전압 배전 수준으로 변환하면서 전기 절연을 제공하도록 설계된 3상 변압기입니다. 침지형 변압기와 달리 건식 설계는 절연유 대신 고체 절연 및 공기 기반 냉각 장치를 사용하므로 실내 설치 및 일부 산업 또는 건설 환경에 특히 적합합니다.

광비안 구성은480V 라인 전압 입력그리고 제공한다400V 3상 및 230V 단상 출력. 델타-스타(Δ-Y) 권선 연결을 통해 2차측이 3상 부하를 지원하면서 단상 배전을 위한 중성점을 제공할 수 있습니다.

150kVA의 정격 용량을 갖춘 변압기는 현장의 실제 수요, 기동 전류, 역률, 부하율 및 동시 작동이 적절하게 계산된 경우 기계 및 보조 전기 부하의 혼합 서비스를 제공할 수 있습니다.

주요 기술 사양은 무엇입니까?

전압, 주파수, 위상 배열, 외함 보호, 권선 재료 및 냉각 방법이 모두 시스템 호환성에 영향을 미치기 때문에 변압기를 구입하기 전에 전기 구성을 이해하는 것이 필수적입니다.

이 구성은 하나의 전원이 3상 기계와 단상 보조 장비를 모두 지원해야 하는 경우 특히 실용적입니다. 그러나 명판 용량은 연결된 모든 장치가 동시에 최대 정격 전력으로 작동할 수 있다는 표시로 취급되어서는 안 됩니다.

이 변압기는 어떤 이점을 제공합니까?

다운스트림 부하에 대한 전기 절연

절연은 변압기 결합을 통해 1차 및 2차 전기 회로를 분리합니다. 이 배열은 제어된 다운스트림 전력 시스템을 구축하는 데 도움이 될 수 있으며 전기 절연이 전체 배전 설계의 일부인 응용 분야에 유용합니다.

유연한 400V 및 230V 배전

Delta-Star 보조 구성은 3상 및 단상 배전 가능성을 모두 제공합니다. 3상 400V 전원은 펌프, 크레인, 용접기, 콘크리트 믹서, 기타 산업 기계 등의 장비를 지원할 수 있으며, 230V 전원은 조명, 사무 기기, 휴대용 도구, 에어컨 장치 및 보조 부하에 사용할 수 있습니다.

전체 구리 권선

변압기는 전체 구리 권선을 사용합니다. 구리는 상대적으로 전기 저항이 낮으므로 적절하게 설계된 구리 도체는 권선 손실을 제어하는 ​​데 도움이 될 수 있습니다. 실제 열 성능은 여전히 ​​도체 크기, 변압기 설계, 주변 온도, 절연 시스템, 환기 및 부하 조건에 따라 달라집니다.

자동 냉각 관리

온도 센서는 권선 상태를 모니터링합니다. 사전 설정된 온도에 도달하면 자동 팬이 열 방출을 증가시키기 시작합니다. 이 접근 방식은 전기 부하가 변동하거나 작동 온도가 상승할 수 있는 애플리케이션에 유용합니다.

통합 MCCB 보호

배선용 차단기는 들어오고 나가는 측에 제공됩니다. 이러한 차단기는 추가적인 회로 보호 및 절연을 제공할 수 있으며, 최종 정격은 케이블 크기, 연결된 부하, 예상 전류 및 프로젝트의 보호 조정 요구 사항에 따라 선택해야 합니다.

어디에서 사용할 수 있나요?

계산된 부하가 변압기의 설계 제한 내에 속하는 경우 150kVA 용량은 많은 중간 규모 배전 애플리케이션에 적합합니다.

• 건설 현장:크레인, 믹서, 펌프, 용접 장비, 조명 및 현장 사무실에 임시 전력을 공급합니다.
• 산업 시설:보조 단상 전기 부하와 함께 생산 기계를 지원합니다.
• 상업 시설:전기 설계에 필요한 절연된 저전압 배전을 제공합니다.
• 임시 전력 시스템:프로젝트 기반 전력 분배 장치에 통합될 수 있습니다.
• 혼합 부하 설치:동일한 보조 시스템에서 3상 기계와 230V 단상 장비를 모두 지원합니다.

건설 프로젝트의 경우 GUANGBIAN이 제공한 사우디아라비아 프로젝트 구성은 스테인리스 스틸 인클로저, Delta-Star 연결, 자동 팬 냉각, 구리 권선 및 추가 MCCB를 프로젝트별 변압기 설계에 통합할 수 있는 방법을 보여줍니다.

올바른 구성을 어떻게 선택해야 합니까?

변압기 선택은 단순히 kVA 등급을 선택하는 것이 아니라 전기 시스템부터 시작해야 합니다. 완전한 기술 검토에는 다음 요소가 포함되어야 합니다.

1. 최대 수요 계산:연결된 모든 장치의 명판 정격만 추가하는 대신 실제 작동 부하를 식별하십시오.
2. 모터 시동 전류를 확인하십시오.모터, 압축기, 펌프 및 기타 유도 부하에는 시동 중에 훨씬 더 높은 전류가 필요할 수 있습니다.
3. 입력 전압 확인:1차 전압이 사용 가능한 전기 공급 장치와 일치하는지 확인하십시오.
4. 출력 요구 사항을 확인하십시오.프로젝트에 400V 3상, 230V 단상 또는 다른 전압 조합이 필요한지 결정하십시오.
5. 빈도 확인:설치가 50Hz 또는 60Hz에서 작동하는지 확인하십시오.
6. 주변 조건을 검토합니다.온도, 환기, 먼지, 습기 및 설치 위치는 열 및 인클로저 요구 사항에 영향을 미칩니다.
7. 보호 요구 사항을 정의합니다.MCCB 등급 및 다운스트림 보호는 케이블 및 연결된 장비와 조화를 이루어야 합니다.
8. 접지 배치를 확인하십시오.중성 및 접지 구성은 프로젝트의 전기 설계 및 해당 지역 규정을 따라야 합니다.

변압기는 정상적인 작동 조건에서 적절한 크기로 보일 수 있지만 여러 고전류 모터가 동시에 시동되면 여전히 과도한 스트레스를 경험할 수 있기 때문에 이러한 고려 사항은 특히 중요합니다.

다른 변압기 옵션과 어떻게 비교됩니까?

건식 기술과 유침식 기술 간의 선택은 설치 환경, 용량, 전압 요구 사항, 해당 표준, 냉각 요구 사항, 사용 가능한 공간 및 전체 전기 시스템 설계를 기반으로 해야 합니다.

어떻게 제조되고 테스트됩니까?

프로젝트 기반 변압기 조달의 경우 제조 품질은 프로세스의 한 부분일 뿐입니다. 고객의 전기 사양을 정확하게 해석하는 것도 마찬가지로 중요합니다.

광비안은 프로젝트 요구 사항에 따라 변압기 구성을 제조합니다. 용도에 따라 입출력 전압, 주파수, 권선 배열, 외함 설계, 냉각 방식, 보호 구성 등의 사양을 조정할 수 있습니다.

생산 공정에서는 제조가 시작되기 전에 주요 전기 매개변수를 확인해야 합니다. 그런 다음 합의된 기술 사양 및 해당 표준에 따라 공장 테스트를 수행할 수 있으며, 프로젝트에서 필요할 경우 테스트 기록 및 제3자 검사를 이용할 수 있습니다.

견적요청 시 제공해야 할 주요정보

• 필요한 kVA 용량
• 1차 및 2차 전압
• 50Hz 또는 60Hz 주파수
• 단상 또는 3상 요구 사항
• 권선 소재 선호
• 필수 연결 구성
• 실내 또는 실외 설치 조건
• 인클로저 보호 요구 사항
• 냉각 요구 사항
• MCCB 또는 기타 보호 요구 사항
• 부하 유형 및 모터 시동 특성
• 적용 가능한 현지 전기 표준

견적 단계에서 이러한 세부 정보를 제공하면 제조업체가 일반 표준 모델에 의존하기보다는 실제 프로젝트에 일치하는 변압기 구성을 개발하는 데 도움이 됩니다.

자주 묻는 질문

이 변압기의 출력전압은 얼마인가?

이 구성은 400V 3상 및 230V 단상 출력을 제공합니다. 프로젝트 요구 사항에 따라 다른 전압 조합을 개발할 수 있습니다.

동일한 변압기에서 400V 및 230V 부하가 작동할 수 있습니까?

예. Delta-Star 연결은 3상 2차 공급과 단상 배전을 위한 중성점을 제공합니다. 연결된 부하는 적절하게 균형을 이루어야 하며 변압기의 정격 용량 내에서 유지되어야 합니다.

자동 냉각팬은 어떻게 작동하나요?

온도 센서는 권선 온도를 모니터링합니다. 미리 설정된 온도에 도달하면 제어 시스템이 냉각 팬을 활성화하여 열 방출을 증가시킵니다. 실제 제어 온도는 변압기의 열 설계를 따라야 합니다.

IP43 보호는 무엇을 의미합니까?

IP43은 해당 IPX3 테스트 조건에서 1mm보다 큰 외부 고체에 대한 보호 및 물 분사에 대한 보호를 나타냅니다. 완전한 방진이나 방수로 해석되어서는 안됩니다.

건설 현장에 150kVA면 충분합니까?

이는 현장에서 계산된 전기 수요에 따라 다릅니다. 모터 기동 전류, 용접 장비, 동시 운전, 임시 피크 부하, 역률 및 부하율을 모두 고려한 후 필요한 변압기 용량을 확인해야 합니다.

변압기를 맞춤 설정할 수 있나요?

예. 입력 및 출력 전압, 주파수, 연결 구성, 인클로저, 냉각 방법, 권선 배열 및 보호 구성은 프로젝트의 전기 요구 사항에 따라 맞춤 설정할 수 있습니다.

맞춤형 변압기 솔루션이 필요하십니까?

올바른 변압기를 선택하는 것은 궁극적으로 전기 용량, 전압 변환, 절연, 보호, 냉각 및 설치 조건을 실제 작동 환경에 맞추는 것입니다. 구성 가능한 전기 사양과 프로젝트 중심 제조를 통해 GUANGBIAN은 산업, 건설 및 기타 저전압 배전 응용 분야를 위한 실용적인 변압기 솔루션을 찾는 고객을 지원할 수 있습니다. 새로운 프로젝트를 계획하거나 기존 장치를 교체하려는 경우,저희에게 연락주세요전압, 용량, 주파수, 부하 유형 및 설치 요구 사항을 고려하여 적합한 변압기 구성을 논의하고 프로젝트별 견적을 받으세요.
