800KVA 15KV 오일 침지 변압기

2004년부터 Guangbian은 전력 변압기 연구를 중단한 적이 없습니다. 우리 회사는 800KVA 15KV 오일 침수 변압기에 대한 IEC 표준 공장 테스트를 수행할 수 있는 전력 변압기 테스트 워크샵을 보유하고 있습니다. 우리는 생산된 모든 변압기가 귀하의 요구 사항을 충족할 것임을 보장합니다.

용량:800KVA
입력 전압: 15KV
출력 전압: 0.4KV
주파수: 50/60Hz
연결: Dyn5
단계: 3
냉각 방식:ONAN
권선 재료: 알루미늄/구리
임피던스 전압:5%
무부하 : ≤650W
부하: 4400W 이하

문의 보내기

제품 설명

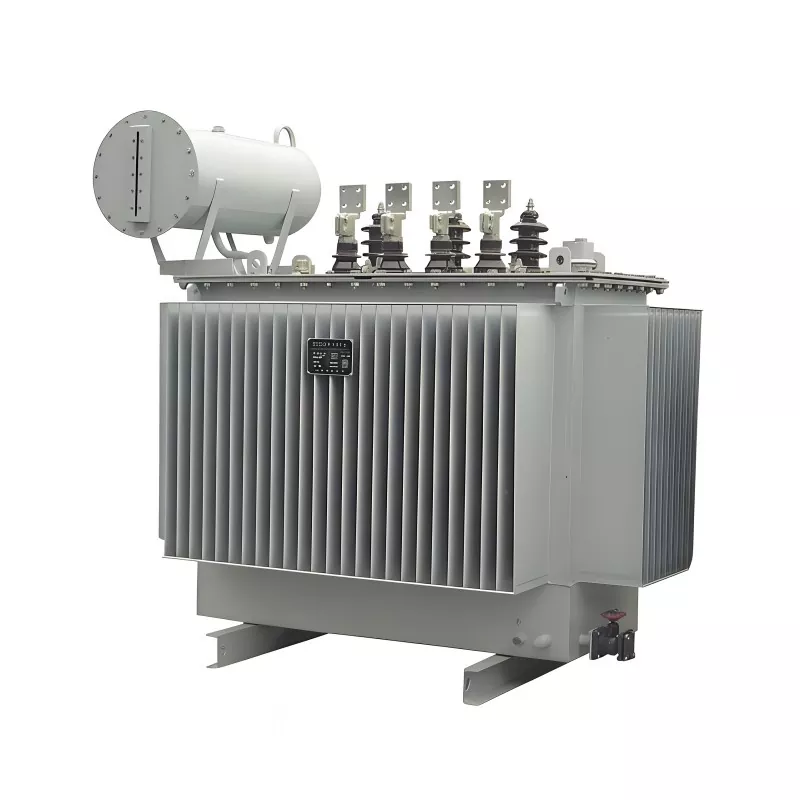

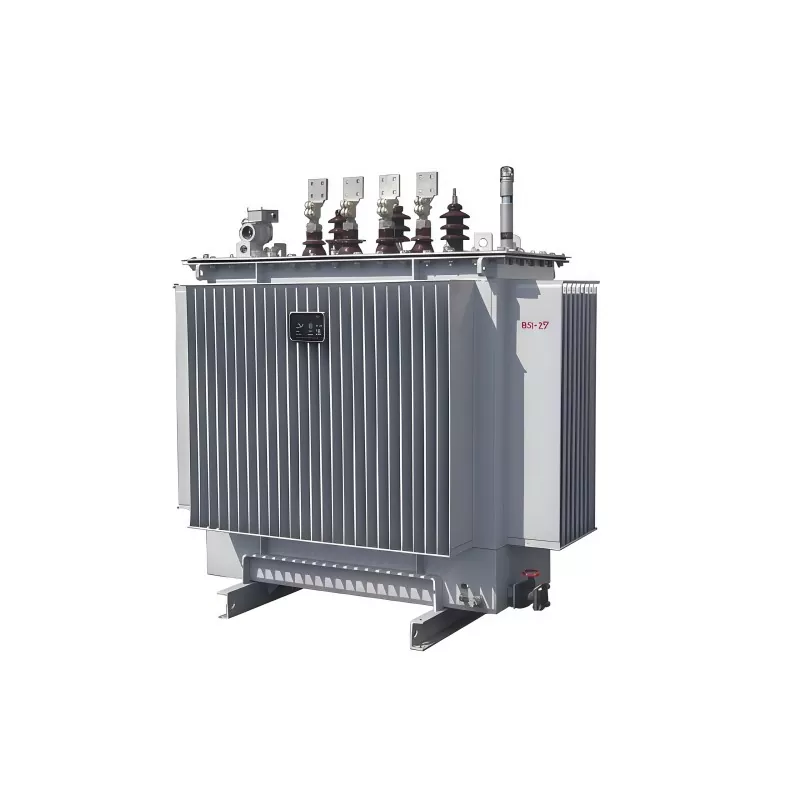

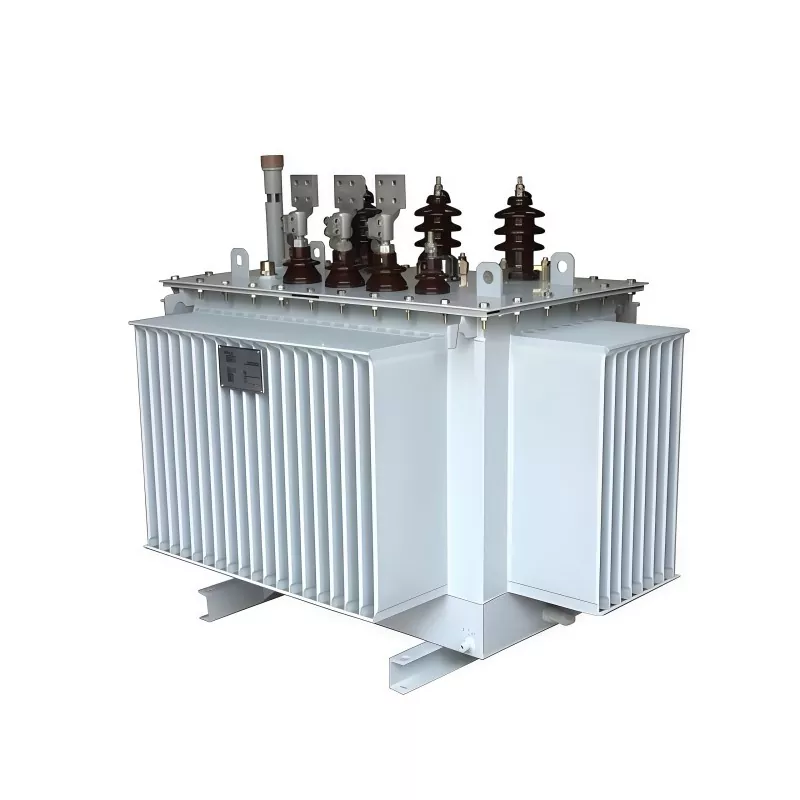

800kVA 15kV 유침 변압기는 중전압(15kV 클래스)을 산업, 상업 및 유틸리티 애플리케이션에 사용 가능한 저전압 수준으로 낮추도록 설계된 3상 배전 변압기입니다.

이는 절연 및 냉각 매체로 변압기 오일(광유 또는 대체 절연 오일)을 사용합니다. 오일은 권선에서 발생하는 열을 자연스럽게 순환시켜 지속적인 부하 조건에서 안정적인 성능을 보장합니다.

주요 특징은 다음과 같습니다.

정격 용량: 800kVA

1차전압 : 15kV급 (보통 13.8kV / 15kV계통)

냉각방식 : 유중자냉식(ONAN)

고효율 및 저손실 설계

강력한 과부하 성능과 긴 서비스 수명

신뢰성, 방열 및 내구성이 중요한 배전 네트워크에 널리 사용됩니다.

공장 테스트 표준

권선 저항 테스트

권선 저항을 확인하기 위해 DC 저항 테스터와 이중 암 브리지를 사용하여 각 장치를 테스트합니다. 이는 800kVA 15kV 유침 변압기 내부에 제조 결함이나 느슨한 연결이 없음을 보장합니다.

전압비 및 위상 변이 검증

변압비 테스터, 산업용 주파수 전원 공급 장치 및 전압계를 사용하여 1차 및 2차 전압 비율이 설계 값과 일치하고 벡터 그룹 연결이 올바른지 확인합니다.

단락 임피던스 및 부하 손실 테스트

임피던스 특성과 부하 손실을 검증하기 위해 단락 테스트를 실시합니다. 이는 변압기 성능이 설계 및 작동 요구 사항을 충족하도록 보장합니다.

무부하 손실 및 무부하 전류 테스트

2차측이 개방되고 1차측에 정격전압이 인가된 상태에서 무부하 손실과 전류를 측정하여 합의된 성능 데이터를 준수하는지 확인합니다.

모든 테스트가 완료되면 각 장치에 대한 공장 테스트 보고서가 발행됩니다. 부적합 항목은 모두 재작업되고 다시 테스트됩니다.

GUANGBIAN은 엄격한 품질 관리를 유지하여 모든 변압기가 공장에서 완전히 테스트되고 안정적인 장기 작동이 가능하도록 준비합니다.

GUANGBIAN 변압기 공장 테스트 장비

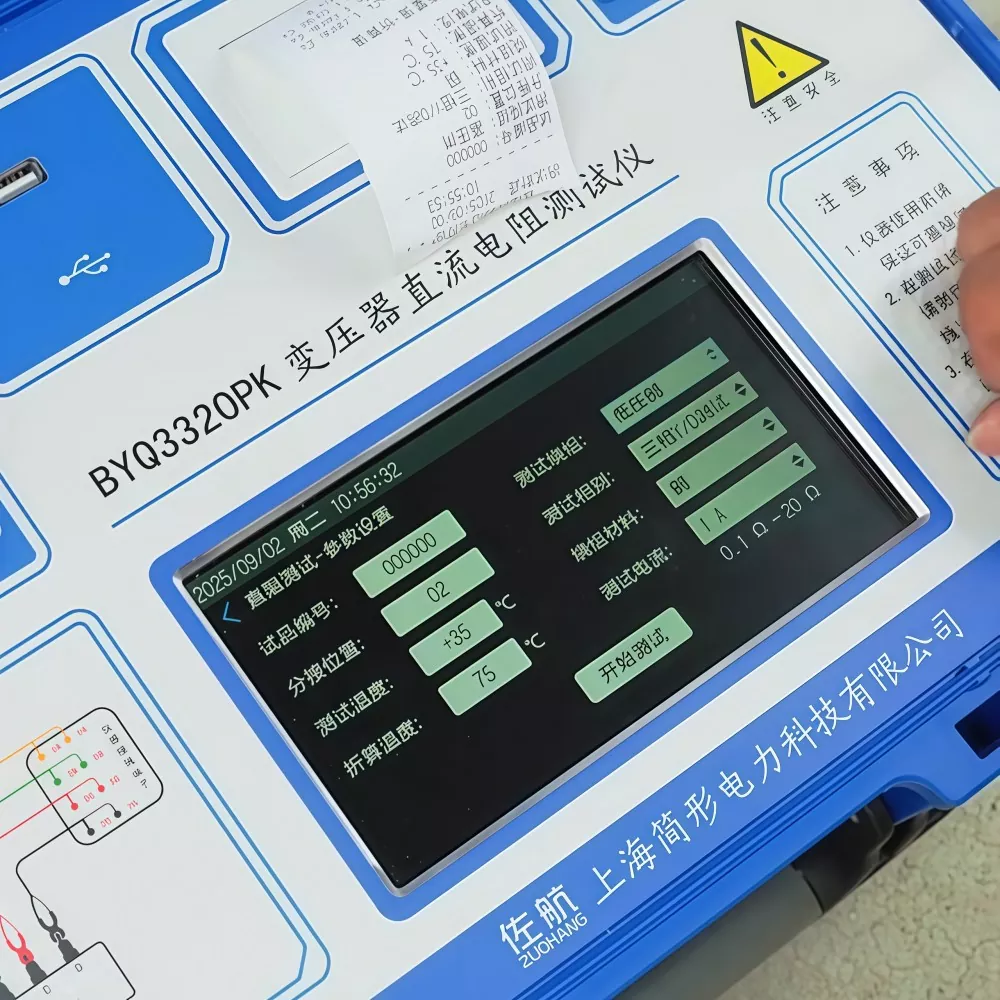

DC 저항 테스터

켈빈 다리

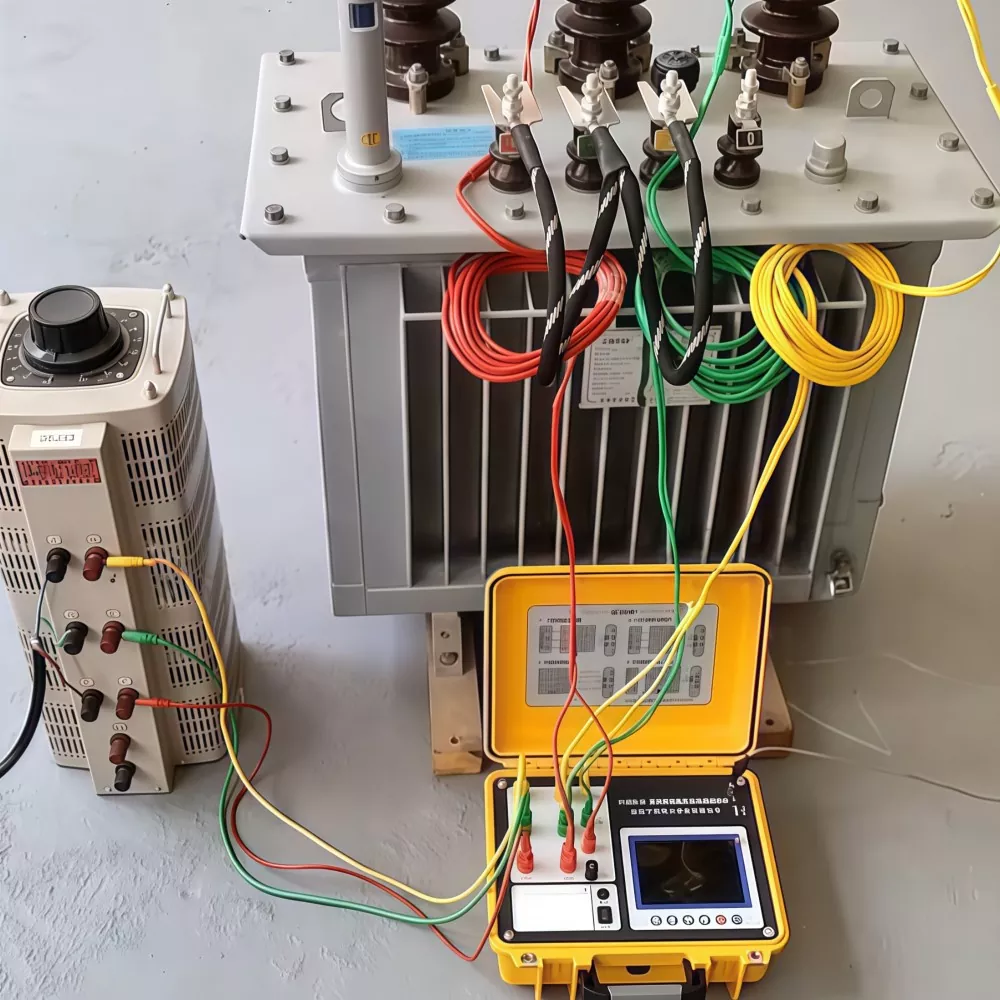

변압기 비율 테스터 및 조정 가능한 전원 주파수 전압 조정 전원 공급 장치

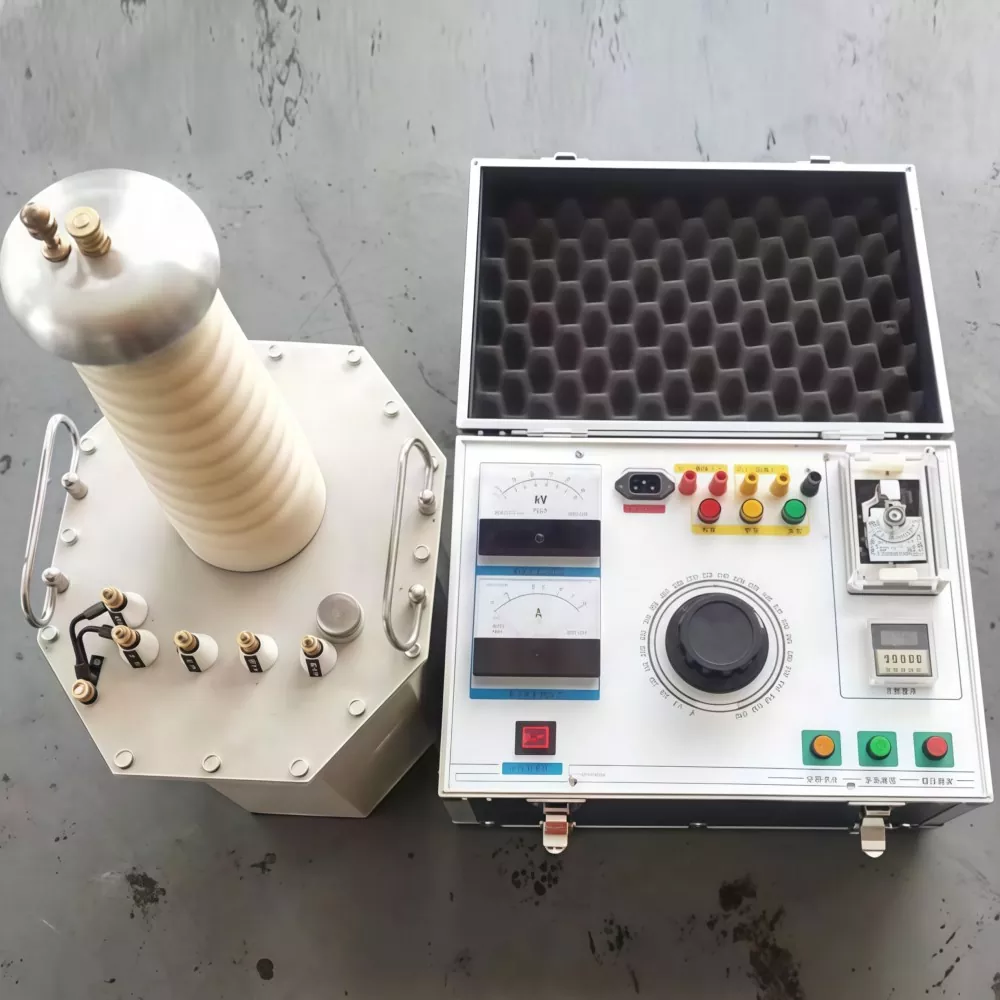

여자 변압기 및 다중 주파수 발전기

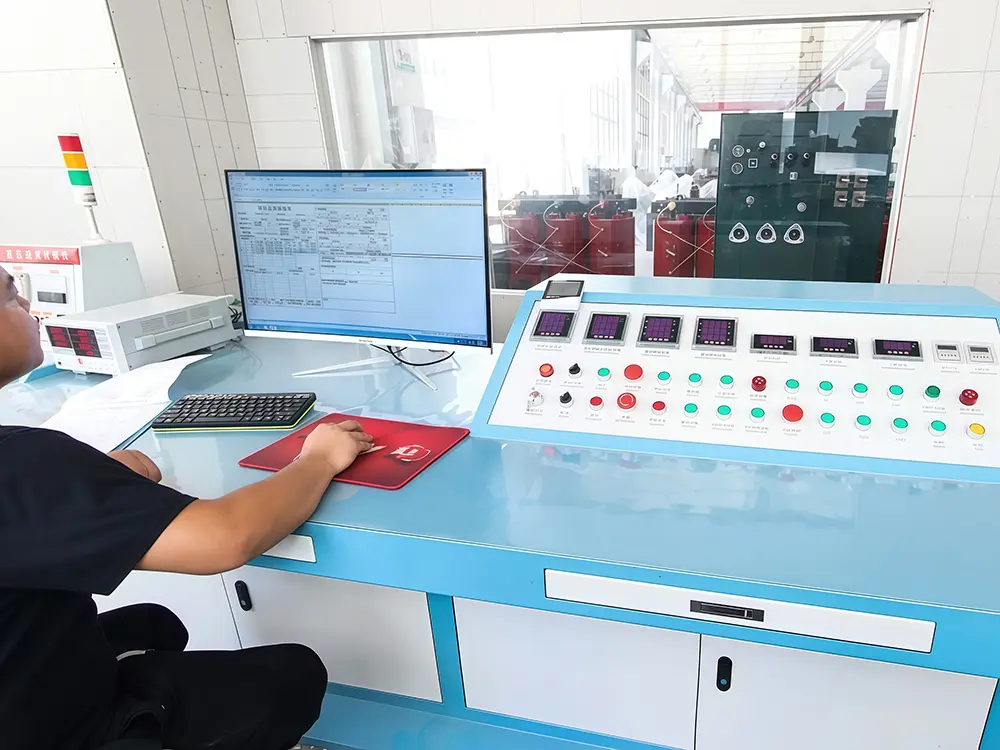

GUANGBIAN 변압기 종합 테스트 워크샵

기술문서

800kVA(15/0.4kV) 변압기의 기술 파라미터 보장
설명	단위	요구 사항
설치 유형	-	실내
위상 번호	-	삼상
탱크 유형	-	밀봉된
권선 수	-	2
벡터 그룹 기호	-	Dyn5
탭 범위	±%	2.5
탭 단계	± 단계	+2, -2
최대 고도	m	3000
냉각방식	-	오난
정격 변압기 용량	kVA	800
1차 정격전압	kV	15
2차 정격 전압	kV	0.40/0.23
빈도	헤르츠	50
정격 전력에서의 임피던스 전압	%	5
고전압 권선 재료	-	구리
고전압 권선의 상용주파 내전압	kV(rms)	50
저전압 권선 재료	-	구리
저전압 권선의 상용주파 내전압	kV(rms)	3
핵심 소재	-	CRGO
최대 주변 온도	℃	50
평균 오일 온도 상승	℃	55
정격 전압에서의 무부하 손실	W	650
75鈩?/td>에서 전부하 손실	W	4400
변압기 탱크 재료	-	강철
탱크 플레이트 두께(상단)	mm	5
변압기 색상	-	RAL 7032(알루미늄 회색)
