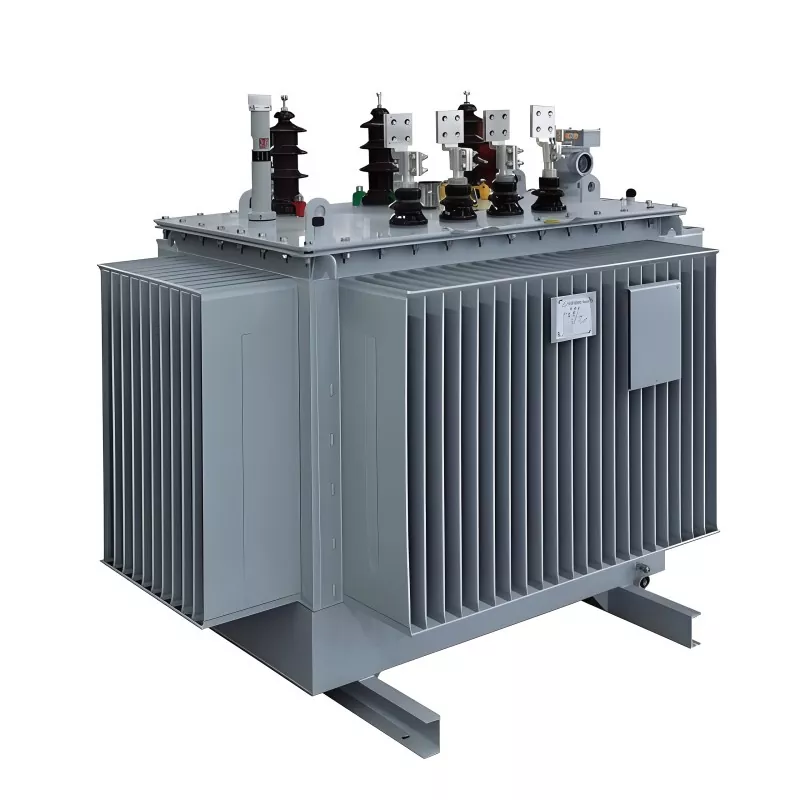

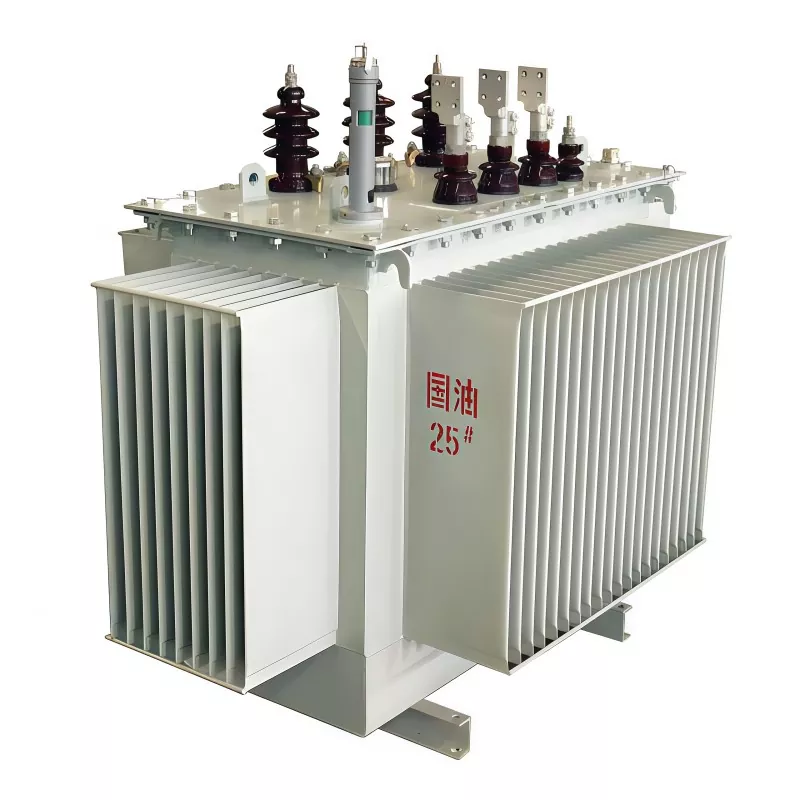

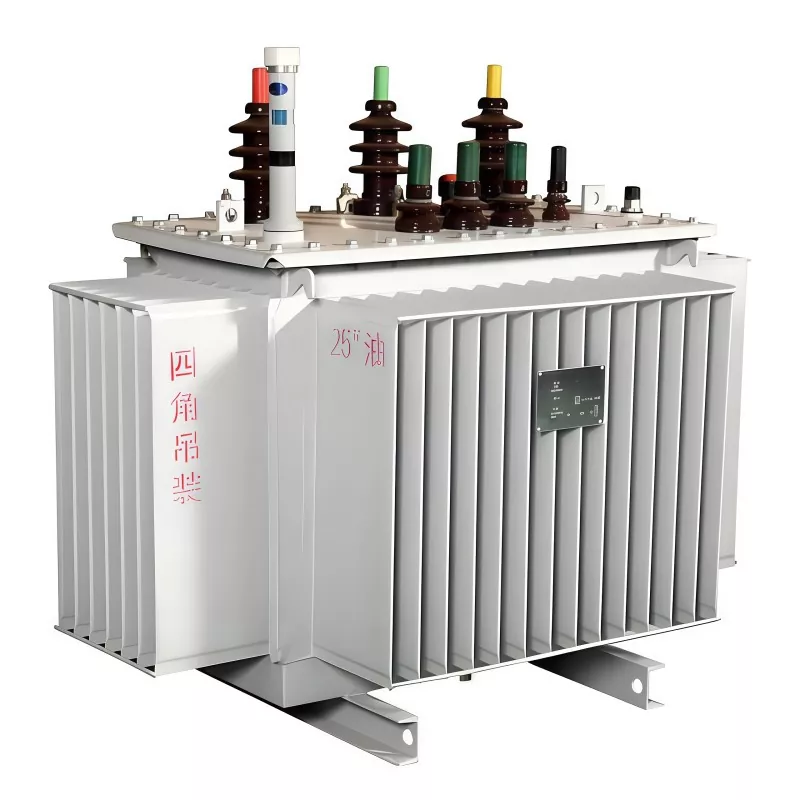

630KVA 6KV 오일 침지 변압기

GUANGBIAN의 630KVA 6KV 오일 침수 변압기는 산업용 배전을 위한 신뢰할 수 있는 솔루션이며 천연가스 생산 시설의 기본 전원 공급 장치로 사용되었습니다. 투르크메니스탄 전력 시스템의 요구 사항을 충족하도록 설계된 이 중국 변압기 제조업체 제품은 까다로운 조건에서도 안정적이고 효율적인 작동을 보장합니다.

용량: 630KVA
입력 전압: 6KV
출력 전압: 0.4KV
주파수: 50/60Hz
연결: Yyn0
단계: 3
냉각 방식:ONAN
권선 재료: 알루미늄/구리
임피던스 전압:5.5%
무부하: 1070W
부하: 7600W

문의 보내기

제품 설명

중국 전력 변압기 공급업체인 GUANGBIAN은 투르크메니스탄의 TM 시리즈 오일 침수형 변압기를 기반으로 전체 교체를 위해 개선된 630KVA 6KV 오일 침수형 변압기를 개발했습니다. 한때 투르크메니스탄의 천연가스 생산 시설에 효율적이고 에너지 절약적인 전력 공급을 제공했습니다.

630KVA 6KV 오일 침수 변압기란 무엇입니까?

630KVA 6KV 오일 침수 변압기는 냉각 및 절연을 위해 절연 미네랄 오일을 사용하는 중압 배전 변압기입니다.

6KV 1차 전압을 400V, 415V, 433V와 같은 저전압 출력 또는 산업 및 상업용 전력 소비를 위한 맞춤형 전압으로 변환합니다.

절연유는 방열 효율을 향상시킬 뿐만 아니라 절연 강도를 높여 장기간 고부하 운전 시에도 변압기가 안정적인 성능을 유지할 수 있도록 도와줍니다.

변압기의 핵심 구조

변압기 코어

변압기 코어는 고품질 CRGO 실리콘 강판을 스텝 랩 구조로 제작하여 누설 자속을 최소화하고 에너지 손실을 줄입니다.

변압기 권선

권선은 다층 절연 처리된 무산소 구리 도체를 사용하여 전기 전도성을 향상시키고 단락 충격을 견딜 수 있습니다.

오일탱크

골판지 오일 탱크는 온도 변화로 인한 오일 팽창 및 수축을 보상하는 동시에 방열 성능을 향상시킵니다.

절연유

프리미엄 변압기 오일은 절연과 냉각 기능을 모두 제공하여 안전하고 안정적인 작동을 유지하는 데 도움을 줍니다.

기술문서

매개변수 설명	사양
정격 용량	630KVA
입력 전압(1차 전압)	6KV(±5% 허용 오차)
출력전압(2차전압)	0.4KV(380V/220V, ±5% 공차)
정격 주파수	50Hz
연결 그룹	Yyn0
단계 수	삼상
냉각방식	ONAN (오일 천연 공기 천연)
권선 재료	알루미늄/구리
무부하 손실(P0)	1070W
단락 손실(Pk)	7600W
무부하 전류(I0)	정격 1차 전류의 1%
단락 전압(영국)	정격 1차 전압의 5.5%
임피던스 전압	5.5%(단락전압 상당)
절연 등급	F(온도 상승 한계: 105°C)
탱크 재료	골판지강(용융아연도금 방청처리)
정격 1차 전류	60.62A
정격 2차 전류	909.35A
권선 유형	이중 권선(1차: 레이어 권선, 2차: 포일 권선)
절연유 종류	미네랄 절연유(IEC 60296 표준 준수)
소음 수준	≤ 75dB(1m 거리, 정격 부하)
효율성(정격 부하 시)	≥ 98.5%
유전 강도	1차: 35kV/1분; 2차: 10kV/1분
작동 온도 범위	-25°C ~ +40°C
고도 적응성	≤ 1000m(1000m 초과, 정격 감소 필요)
진동 저항	≤ 0.1g(10-100Hz, IEC 60076-3 준수)
표준 준수	IEC 60076(전력 변압기)
과부하 용량	2시간 동안 120% 정격 부하(주위 온도 ≤ 40°C)
권선 저항(20°C)	기본: 약. 0.85Ω; 보조: 약. 0.0032Ω

운영 환경

온도 조건:

장기 작동 주변 온도: -25℃ ~ +40℃.

최대 작동 주변 온도: +50℃를 초과하지 않습니다.

보관 및 운송 온도:

-40℃ ~ +60℃.

습도 조건:

상대 습도: 25℃에서 ≤95%

고도 요구사항:

정격 고도 적응 범위: ≤1000미터

제조공정

630KVA 6KV 오일 침수 변압기는 엄격한 품질 관리 절차를 거칩니다.

● 실리콘 스틸 코어 절단

● 코일 권선 생산

● 진공건조처리

● 코어 조립

● 진공 오일 충전

● 전기 테스트

● 공장검사

● 포장 및 배송

각 변압기는 배송 전에 테스트를 거쳐 안정적인 작동과 국제 표준 준수를 보장합니다.

우리 공장

판금 작업장

호일 감기 작업장

와인딩 워크숍

와인딩 오븐 워크샵

변압기 조립 작업장

변압기 시운전 워크숍

유지 관리 팁

변압기 서비스 수명을 연장하려면 정기적인 유지 관리가 권장됩니다.

정기적으로 오일 레벨을 점검하십시오.

작동 온도 모니터링

주기적으로 절연 저항을 테스트하십시오.

부싱 및 터미널 검사

필요한 경우 노후된 변압기 오일을 교체하십시오.

먼지 및 외부 오염물질을 깨끗하게 제거

적절한 유지 관리는 변압기 신뢰성을 크게 향상시키고 가동 중지 시간을 줄일 수 있습니다.

왜 기름에 잠긴 변압기를 선택합니까?

건식 변압기와 비교하여 유침 변압기는 다음을 제공합니다.

오일 침지 변압기	건식 변압기
냉각 효율성 향상	냉각 효율 저하
더욱 강력한 과부하 성능	제한된 과부하 성능
구매 비용 절감	투자 비용 증가
더 긴 서비스 수명	환경에 더 민감함
옥외 사용에 적합	주로 실내 설치
