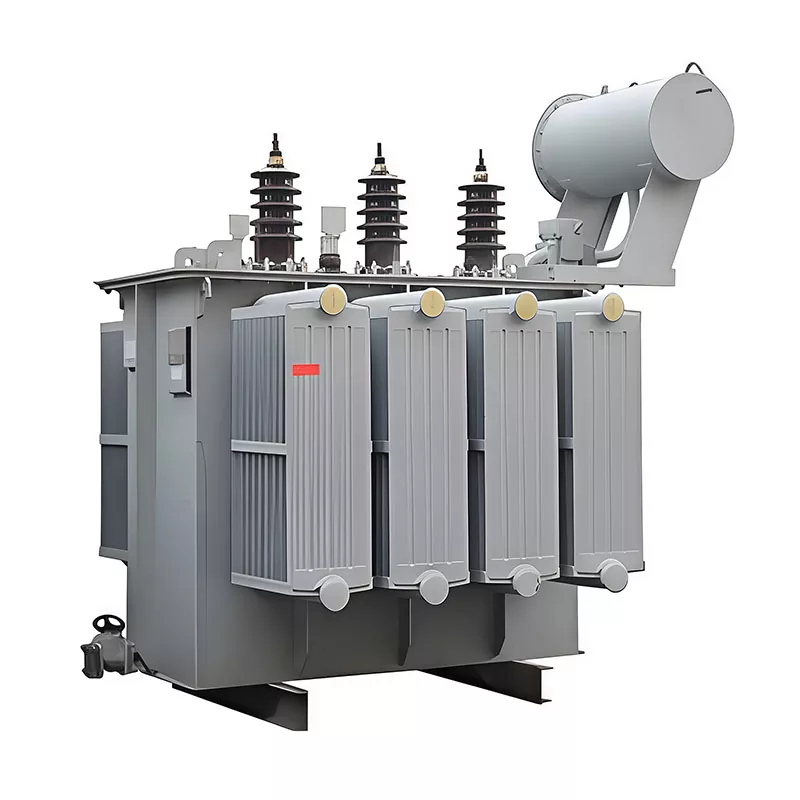

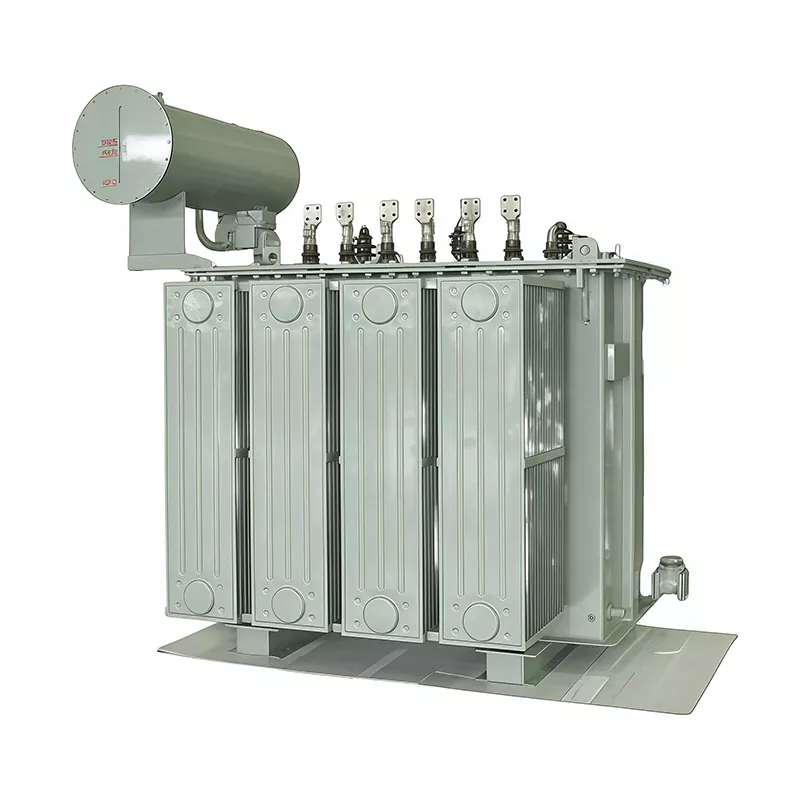

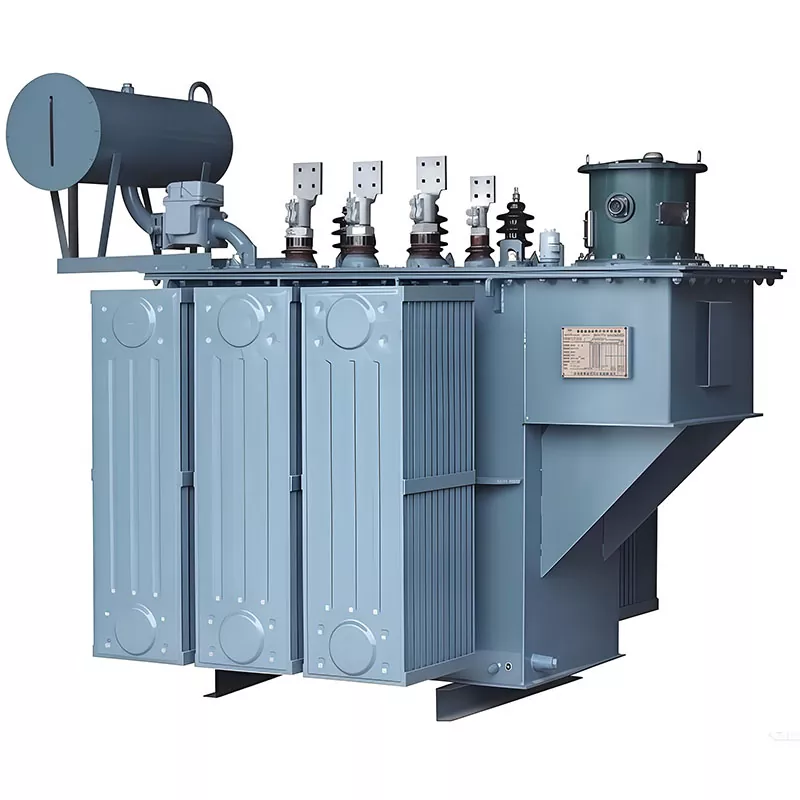

2500kVA 35kV 유입형 배전 변압기

2500kVA 35kV 유입식 배전 변압기는 정격 용량이 2500kVA이고 고전압 측 정격이 35kV인 유입식 배전 변압기입니다.

절연유를 활용하여 전기 절연과 방열을 동시에 제공하는 이 절연유는 고전압 전기 에너지를 중저전압 에너지로 안정적으로 변환하며 전력 시스템의 배전 부문에서 널리 사용됩니다.

주요 특징:

유형: 기름에 잠긴 배급 변압기

용량 : 2500kVA (중대형 배전용량)

정격 전압: 35kV 고전압 입력

기능: 전압 변환 + 배전 + 안정적인 전원 공급

냉각 방법: 열 방출을 위해 변압기 오일 순환에 의존(일반적으로 ONAN)

적용 시나리오: 전력망 배전, 산업 단지, 변전소, 에너지 프로젝트 등

핵심 장비 선택 요구 사항

동남아시아, 중동, 아프리카 및 라틴 아메리카 전역에서 35kV/0.4kV 강압 ​​변압기에 대한 수요는 산업 단지, 그리드 업그레이드 프로젝트, 상업 개발 및 재생 가능 에너지 통합으로 인해 계속 증가하고 있습니다.

대부분의 구매자에게 선택 기준은 일관됩니다.

● 높은 에너지 효율성과 낮은 운영 손실

● 연속 작동 시 긴 수명

● 국제 표준 및 인증 준수

● 최소한의 유지보수로 안정적인 실외 성능

GUANGBIAN S13 시리즈(최대 2500kVA)는 이러한 요구 사항을 충족하도록 설계되었습니다. 구리 권선 구조와 ONAN 냉각 시스템을 채택하여 35kV 애플리케이션에 안정적인 성능을 제공합니다. IEC60076 준수 및 표준 Dyn11 벡터 그룹 구성을 통해 다양한 시장의 EPC 계약업체 및 시스템 통합업체에서 널리 사용되며 일반적으로 35kV/0.4kV 변압기 선택 목록에 포함됩니다.

기술적인 매개변수

S13 시리즈 2500kVA 변압기 - 전체 기술 데이터시트:

아래의 주요 사양은 일반적인 조달 요구 사항과 직접적으로 일치하며 요청 시 프로젝트별 사용자 정의 옵션도 제공합니다.

핵심 장점 및 기술 하이라이트

주요 장점

에너지 손실 감소

기존 S9 및 S11 변압기와 비교하여 S13 시리즈는 무부하 손실을 최대 30%, 부하 손실을 약 15% 줄여 연속 사용 애플리케이션에서 운영 비용을 낮추는 데 도움이 됩니다.

장기 프로젝트에 대한 비용 효율성

연중무휴 산업 및 유틸리티 운영의 경우 에너지 절약을 통해 수명주기 비용을 크게 줄이고 시간이 지남에 따라 투자 수익을 향상시킬 수 있습니다.

100% 무산소 구리 권선

HV 및 LV 권선 모두 더 나은 전도성, 향상된 열 안정성 및 더 강한 단락 저항을 위해 고순도 구리를 사용합니다.

지속적인 전체 부하 작동을 위해 설계됨

까다로운 실외 환경에 적합한 변압기는 지속적인 고부하 조건에서도 안정적인 성능을 유지합니다.

긴 서비스 수명

내구성이 뛰어난 단열재와 견고한 구조 설계로 제작되어 30년 이상 안정적인 작동을 지원합니다.

산업 및 유틸리티 변압기 조달에 이상적

산업 플랜트, 유틸리티 배전 시스템, 태양광 발전 프로젝트 및 인프라 전력 네트워크에 널리 사용됩니다.

낮은 유지 관리 작업을 위한 안정적인 ONAN 냉각

ONAN(Oil Natural Air Natural) 냉각 설계는 보조 팬이나 펌프 없이 작동하여 기계적 고장 지점과 유지 관리 요구 사항을 줄입니다. 밀폐형 탱크 구조는 변압기 오일을 외부 공기로부터 보호하여 오일 노화를 늦추고 시간이 지나도 안정적인 성능을 유지하도록 돕습니다. 실제 응용 분야에서는 많은 장치가 최소한의 유지 관리만으로 수년 동안 작동할 수 있으므로 원격 변전소, 산업용 전력 시스템 및 유틸리티 배전 프로젝트에 매우 적합합니다.

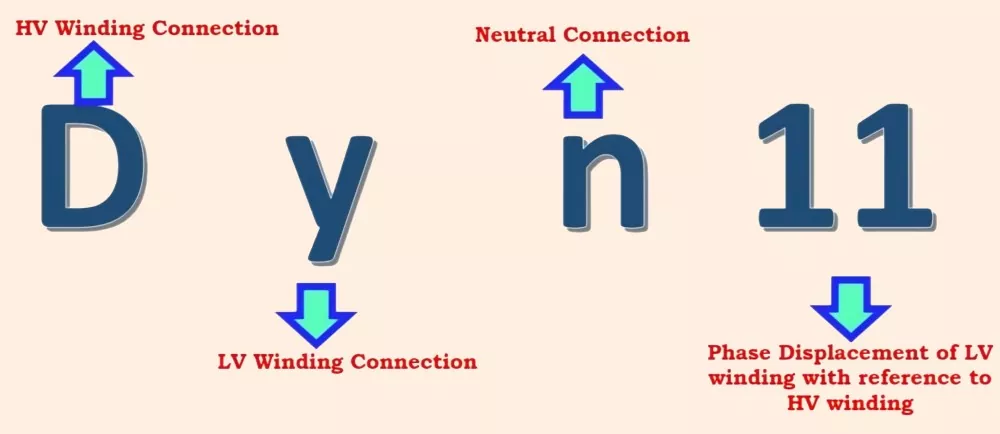

Dyn11 벡터 그룹 - 실제로 현장에서 도움이 되는 이유

Dyn11 구성은 3차 고조파 전류를 억제하고 중성점 이동을 줄입니다. 이는 상업 및 산업 현장에서 불균형 부하의 불안정성으로 나타나는 현상입니다. 또한 단상 부하를 더 잘 처리하므로 혼합 부하 조건을 처리할 때 실질적인 차이를 만들어냅니다. 이 벡터 그룹을 사용하면 보호 계전기 조정이 더욱 깔끔하게 이루어지며 전체 전력 시스템 설정에 안전 계층이 추가됩니다.

처음부터 실외용으로 사용 가능

탱크와 코팅은 고온, 습도, 염분 및 먼지를 견딜 수 있도록 제작되어 까다로운 조건에서도 안정적인 작동을 보장합니다. 통합된 낙뢰 보호 기능으로 작동 안전성이 더욱 향상됩니다.

실외 변전소, 무인 스위치실 및 원격 설치에 적합한 GUANGBIAN S13-M 2500kVA 35kV 유입식 배전 변압기는 추가 인클로저나 차폐가 필요하지 않으므로 실외 배전 프로젝트에 실용적인 선택입니다.

중국에 본사를 둔 변압기 공장이자 확고한 변압기 제조업체인 GUANGBIAN은 동남아시아, 중동, 아프리카 및 라틴 아메리카 전역에 장치를 공급하며 프로젝트별 요구 사항에 따라 IEC60076 준수 및 사용자 정의 옵션을 제공합니다. 데이터시트나 기술 토론에 문의하세요.

우리 공장

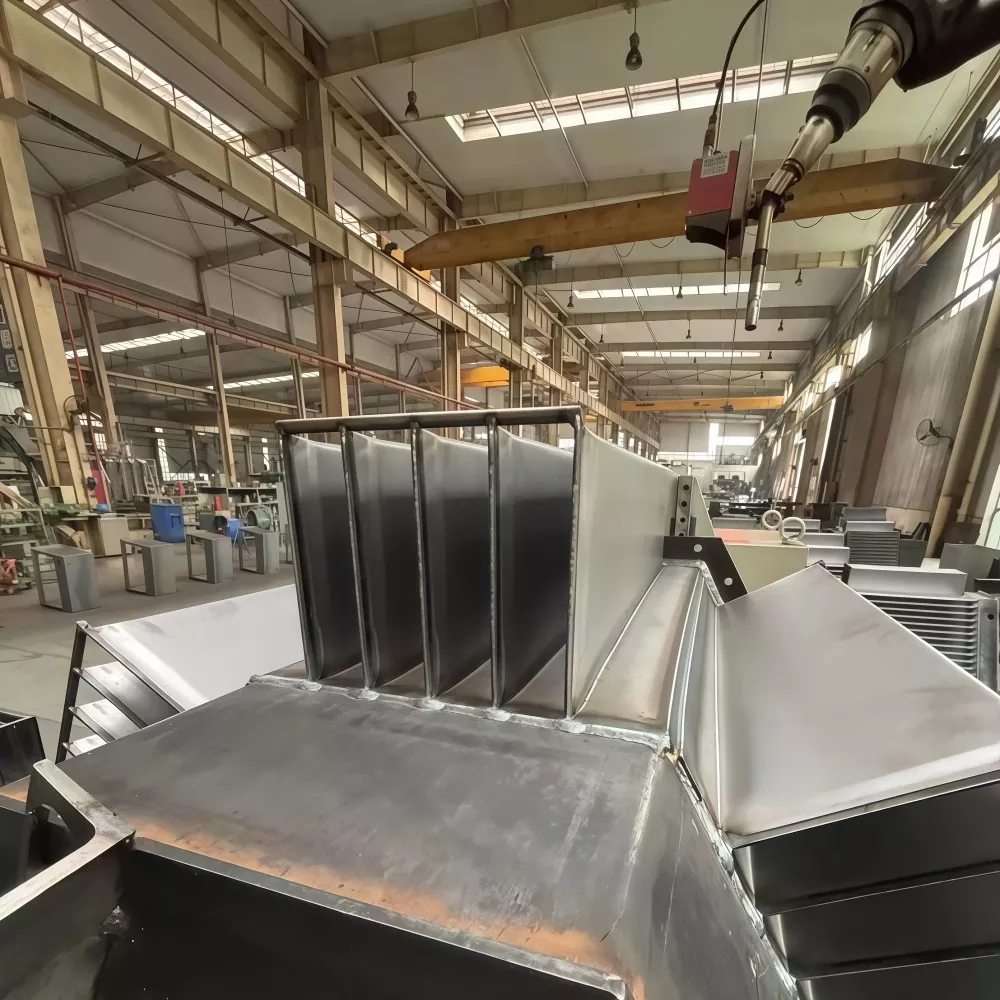

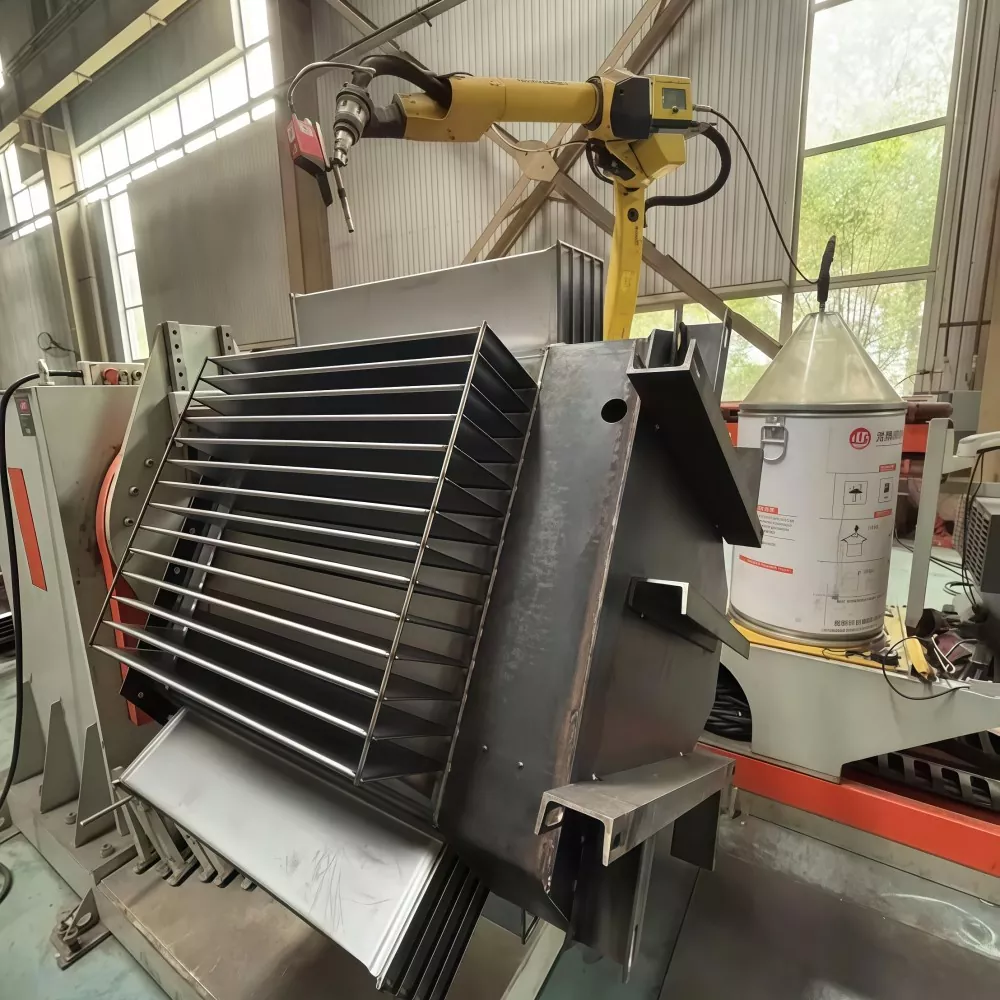

판금 작업장

호일 감기 작업장

와인딩 워크숍

와인딩 오븐 워크샵

변압기 조립 작업장

변압기 시운전 워크숍

FAQ

1. 2500kVA 35kV 유침형 배전 변압기는 어떤 용도로 사용됩니까?

이는 산업 플랜트, 유틸리티 변전소, 재생 에너지 시스템 및 대규모 인프라 프로젝트의 배전 전압을 낮추기 위해 35kV 중고압 전력을 낮추는 데 사용됩니다.

2. 2500kVA는 무엇을 의미하나요?

2500kVA는 변압기의 정격 용량을 나타내며, 이는 산업 및 유틸리티 수준의 전력 분배에 적합한 대규모 전기 부하를 처리할 수 있음을 나타냅니다.

3. 이러한 유형의 변압기에 오일을 사용하는 이유는 무엇입니까?

절연유는 전기 절연과 방열을 모두 제공하여 냉각 성능을 향상시키고 수명을 연장시킵니다.

4. 35kV 정격의 장점은 무엇입니까?

35kV는 중고압 네트워크의 일반적인 배전 전압 수준으로 전력 손실을 줄이면서 효율적인 장거리 전송을 제공합니다.

5. 일반적으로 어떤 냉각 방식이 사용됩니까?

대부분의 장치는 보조 장비 없이 자연적인 오일 순환과 공기 냉각에 의존하는 ONAN(Oil Natural Air Natural) 냉각을 사용합니다.

6. 이 변압기는 일반적으로 어디에 설치됩니까?

이는 옥외 변전소, 산업 단지, 광산 작업, 태양광 및 풍력 발전소, 그리드 확장 프로젝트에 널리 사용됩니다.

7. 서비스 수명은 얼마나 되나요?

적절한 설계와 유지 관리를 통해 유침 배전 변압기는 일반적으로 25~30년 이상 작동합니다.

8. 주요 유지 관리 요구 사항은 무엇입니까?

정기적인 오일 점검, 온도 모니터링, 주기적인 전기 테스트는 안정적인 장기 작동을 보장하기 위한 주요 유지 관리 작업입니다.
