150KVA 건식 절연 변압기

GUANGBIAN은 건식 절연 변압기를 전문으로 하는 중국 소재 공장입니다. 이 150kVA 건식 절연 변압기는 480V를 400V 라인 전압 및 230V 위상 전압으로 낮춥니다. 입력 및 출력 단자 모두 MCCB(Molded Case Circuit Breaker)를 사용하여 빠르고 안전한 배선이 가능합니다.
산업 및 건설 현장에서 사용하도록 제작되었습니다. 콤팩트. 낮은 유지 관리.
1. 정격 용량 : 150kVA
2.Type: 건식 변압기
3.상 수: 3상
4. 입력 전압: 480V(선간 전압)
5. 출력 전압:
400V(선간 전압, 3상),
230V(상전압, 단상)
6. 정격 주파수: 60Hz
7. 권선 재료 : 전체 구리
8. 연결 [HV/LV]: 델타 - 스타
9.온도 상승 [권선]: 100 °C
10. 인클로저 유형 (보호): IP43
11.절연등급 : F
12. 소음 수준: 1m 이내 거리 60dB 미만.
13. 들어오고 나가는 라인에는 MCCB가 장착되어 있습니다.

문의 보내기

제품 설명

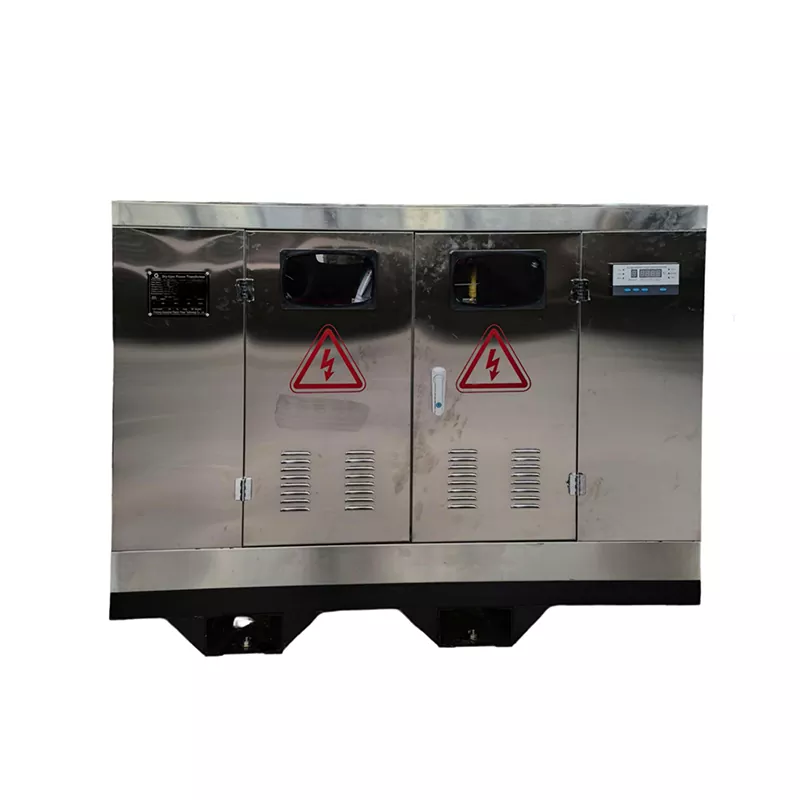

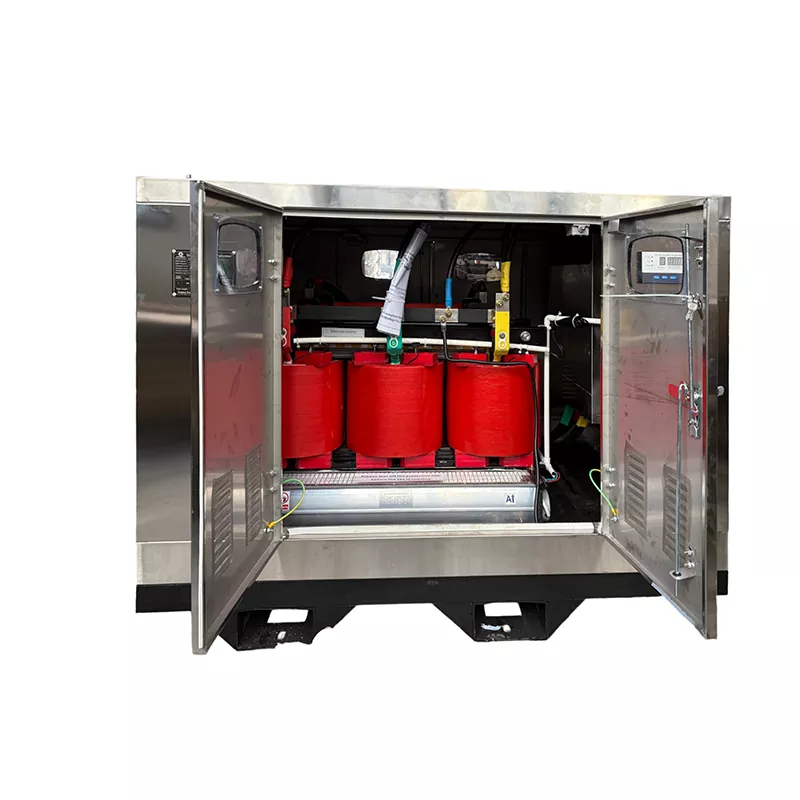

GUANGBIAN은 전기 절연 및 저전압 배전이 필요한 애플리케이션을 위해 이 150KVA 건식 절연 변압기를 제조합니다. 여기에 표시된 장치는 사우디아라비아의 건설 프로젝트를 위해 제작되었으며 스테인리스 스틸 인클로저, IP43 보호, 전체 구리 권선, Delta-Star(Δ-Y) 연결, 자동 팬 냉각 및 2개의 추가 MCCB로 구성됩니다.

저전압 측은 400V 3상 및 230V 단상 전원을 제공합니다. 이를 통해 현장의 부하 계산 및 배전 설계에 따라 3상 건설 장비와 단상 보조 부하가 동일한 변압기에서 공급될 수 있습니다.

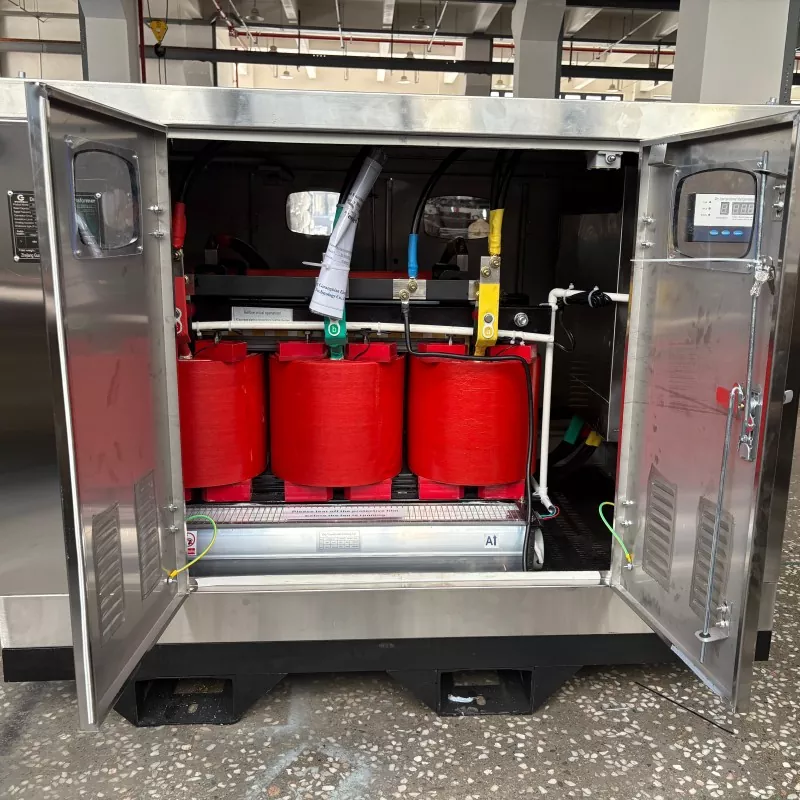

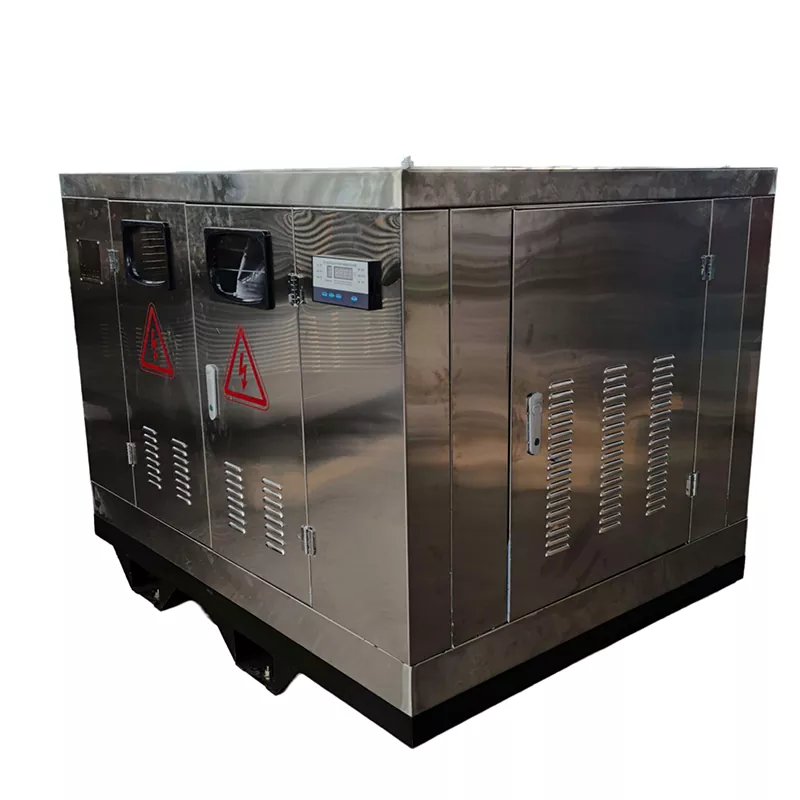

150KVA Dry Type Isolation Transformer with Stainless Steel Enclosure

400V 및 230V 부하에 대한 구성

400V 3상 공급 장치는 크레인, 콘크리트 믹서, 용접 기계, 펌프 및 기타 3상 기계와 같은 장비에 사용할 수 있습니다. 230V 전원은 조명, 사무용품, 휴대용 도구, 에어컨 장치 및 기타 단상 부하에 적합합니다.

건설 현장의 경우 두 가지 유형의 부하에 대해 하나의 변압기를 사용하면 배전 배치가 단순화될 수 있습니다. 그러나 150kVA 정격이 연결된 모든 부하가 전체 명판 전력에서 동시에 작동할 수 있다는 의미는 아닙니다. 변압기 선택 시 현장의 최대 수요, 모터 시동 전류, 부하율, 역률 및 예상되는 부하 조합을 고려해야 합니다.

400V 230V Transformer for Construction Site Power

변압기는 전체 구리 권선을 사용합니다. 구리는 알루미늄보다 전기 저항이 낮으므로 적절한 도체 크기 및 권선 설계를 통해 도체 손실을 제어할 수 있습니다. 더운 기후에 설치할 경우 권선 재료는 열 설계의 일부일 뿐입니다. 주변 온도, 단열 시스템, 환기, 적재 및 냉각 방법도 고려해야 합니다.

Delta-Star(Δ-Y) 연결은 1차 및 2차 권선에 사용됩니다. 스타 연결 저전압 측은 230V 단상 공급을 위한 중성점을 제공하는 반면, 델타 권선은 삼중 고조파 전류가 권선 내에서 순환하는 경로를 제공합니다. 중성 접지 배열은 프로젝트의 전기 설계 및 해당 지역 요구 사항을 따라야 합니다.

냉각 및 인클로저

온도 센서는 권선 온도를 모니터링하는 데 사용됩니다. 사전 설정된 온도에 도달하면 자동 냉각 팬이 열 방출을 증가시키기 시작합니다. 이는 작동 중에 부하가 변하거나 주변 온도가 상대적으로 높은 설치에 유용합니다.

인클로저는 스테인리스 스틸로 제작되었으며 IP43 등급을 받았습니다. IEC 60529에 따르면 IP43의 첫 번째 숫자는 1mm보다 큰 외부 고체에 대한 보호를 나타내고, 두 번째 숫자는 IPX3에 지정된 조건에서 물 분사에 대한 보호를 나타냅니다. 등급은 의도한 설치 환경에 대한 보호 기능을 제공하지만 완전한 방진 또는 방수로 해석되어서는 안 됩니다.

실외 또는 부분적으로 노출된 건설 현장의 경우 설치는 직접적인 폭우, 고인 물, 과도한 먼지 축적 및 인클로저의 지정된 보호 수준을 벗어난 기타 조건으로부터 적절한 보호를 제공해야 합니다.

기술 세부사항 및 프로젝트 선택

정격 용량	150kVA
변압기 유형	건식 절연 변압기
저전압 출력	400V / 230V
굴곡	전체 구리
연결	델타-스타(Δ-Y)
울로 둘러싼 땅	스테인레스 스틸
보호등급	IP43
냉각	자동 팬 냉각
추가 보호	MCCB 2개

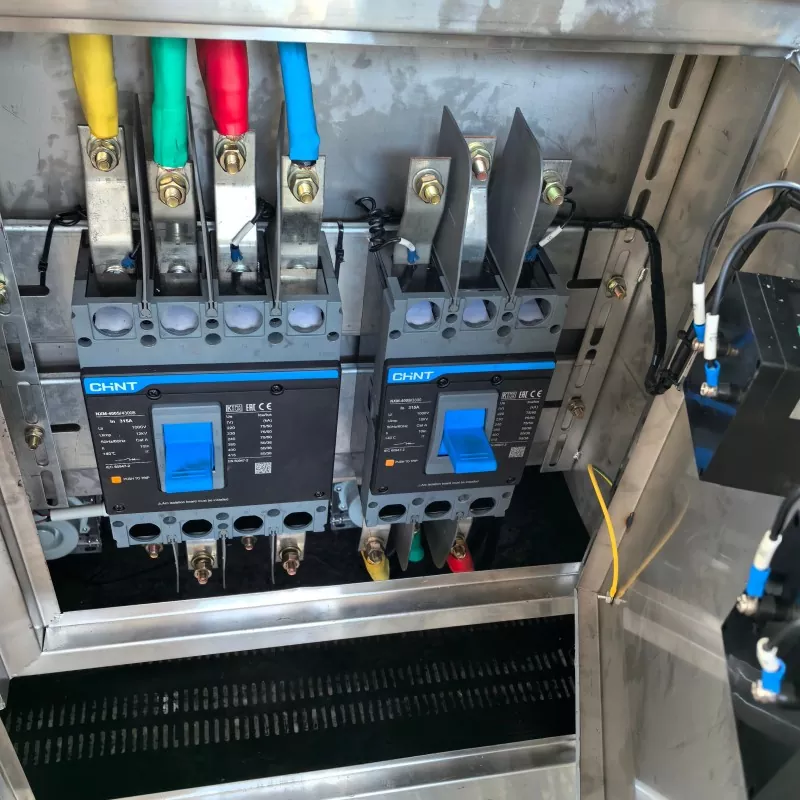

2개의 추가 MCCB는 별도의 다운스트림 회로 보호 및 절연을 제공합니다. 정격은 연결된 장비, 케이블 크기, 예상 전류 및 보호 조정 요구 사항에 따라 선택해야 합니다. 이는 다양한 건설 부하 그룹을 변압기에 연결해야 하는 경우 특히 유용합니다.

생산 전에 필요한 입력 전압, 출력 전압, 주파수, 위상 구성, 부하 유형, 주변 온도, 외함 요구 사항, 접지 배열 및 해당 전기 표준을 확인해야 합니다. 정상 작동 부하가 150kVA 이내인 경우에도 시동 전류가 변압기 크기에 영향을 미칠 수 있으므로 모터 구동 장비도 식별해야 합니다.

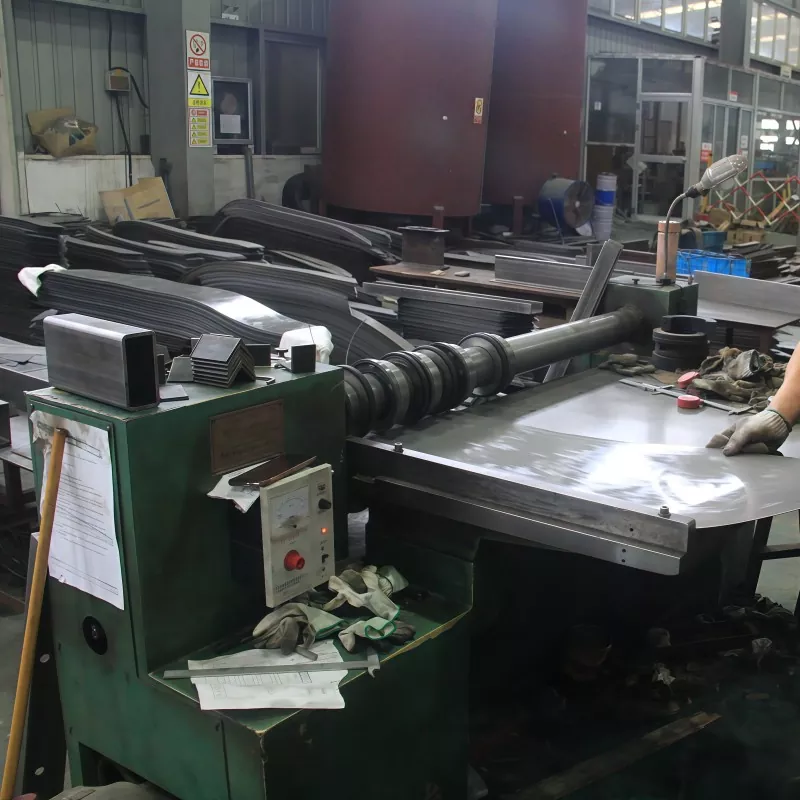

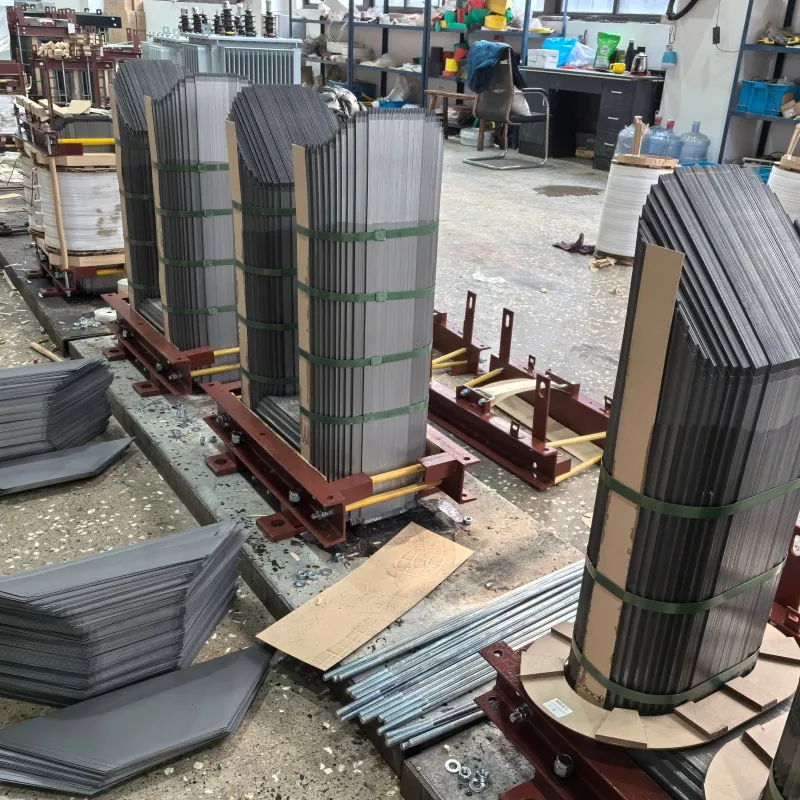

제조, 테스트 및 맞춤화

GUANGBIAN은 각 프로젝트의 전기 사양에 따라 150KVA 건식 절연 변압기를 제조합니다. 이 구성의 주요 요구 사항에는 150kVA 용량, 400V/230V 보조 배전, 구리 권선, Delta-Star 연결, IP43 인클로저, 자동 팬 냉각 및 추가 MCCB가 포함됩니다.

입출력 전압, 주파수, 권선 배열, 외함 설계, 냉각 방식, 보호 구성 등 기타 사양은 필요에 따라 변경될 수 있습니다. 최종 설계는 모든 프로젝트에 동일한 구성을 사용하기보다는 전기 시스템 및 설치 조건을 기반으로 합니다.

공장 테스트는 합의된 기술 사양 및 해당 표준에 따라 수행됩니다. 프로젝트에서 요구하는 경우 테스트 기록과 제3자 검사를 준비할 수 있습니다.

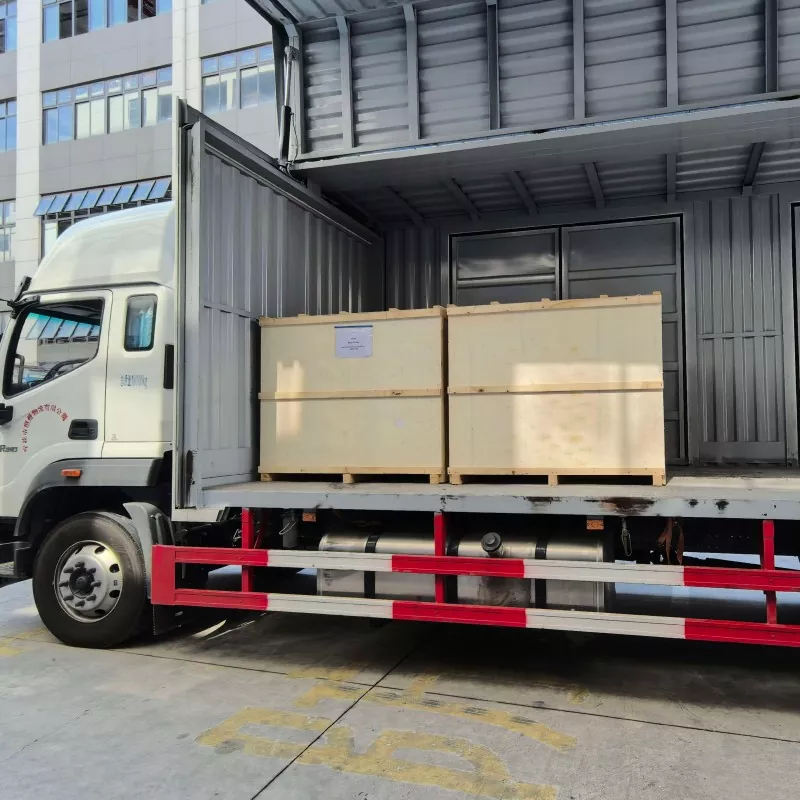

150KVA Dry Type Isolation Transformer Manufacturing

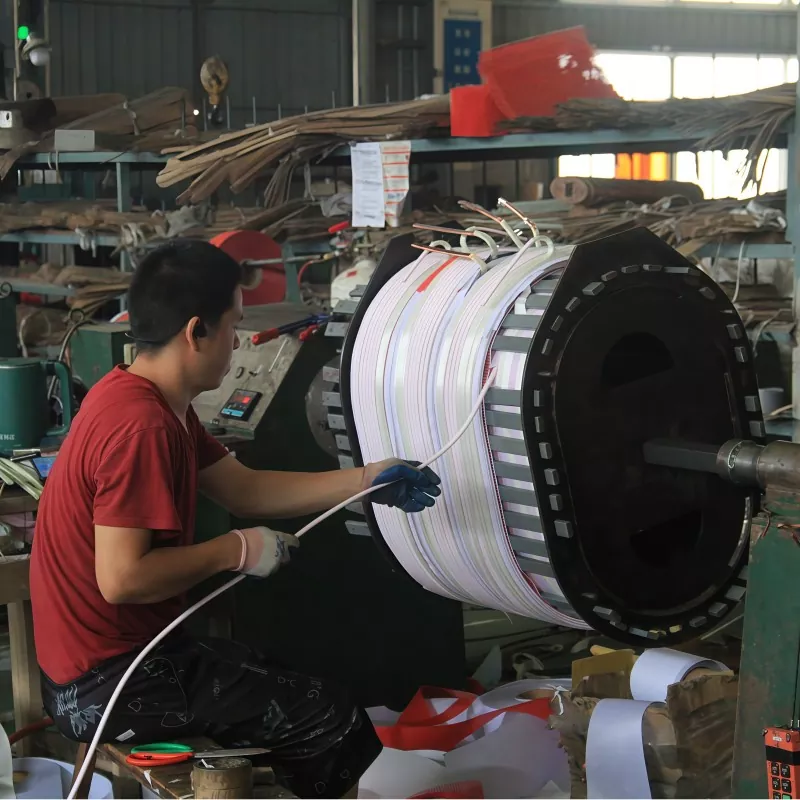

Dry Type Isolation Transformer Factory Testing

FAQ

이 변압기의 출력전압은 얼마인가?

이 구성은 400V 3상 및 230V 단상 출력을 제공합니다. 프로젝트 요구 사항에 따라 다른 전압 조합을 제작할 수 있습니다.

동일한 변압기로 400V와 230V 부하를 공급할 수 있습니까?

예. Delta-Star 연결은 3상 2차 공급과 단상 배전을 위한 중성점을 제공합니다. 연결된 부하는 적절하게 분산되어야 하며 변압기의 정격 용량 내에서 유지되어야 합니다.

냉각팬은 어떻게 제어되나요?

권선 온도 센서는 작동 온도를 모니터링합니다. 사전 설정된 온도에 도달하면 제어 시스템이 냉각 팬을 시작합니다. 제어 온도는 변압기의 열 설계에 따라 설정됩니다.

IP43은 무엇을 의미하나요?

IP43은 IPX3 테스트 조건에서 1mm보다 큰 외부 고체에 대한 보호 및 물 분사에 대한 보호를 나타냅니다. 완전한 방진 또는 방수 인클로저는 아닙니다.

150kVA가 건설현장에 적합한가요?

실제 부하에 따라 다릅니다. 계산에는 정상 작동 전류뿐만 아니라 모터 기동 전류, 용접 부하, 동시 작동 및 기타 임시 피크 부하도 포함되어야 합니다. 변압기 용량은 연결된 기계 수만으로는 확인하기보다는 프로젝트의 부하 일정을 통해 확인해야 합니다.

변압기를 다른 사양으로 제작할 수 있나요?

예. 입력 및 출력 전압, 주파수, 연결 구성, 인클로저, 냉각 및 보호 요구 사항은 프로젝트에 따라 지정할 수 있습니다. 완전한 전기 사양은 생산 전에 확인되어야 합니다.
