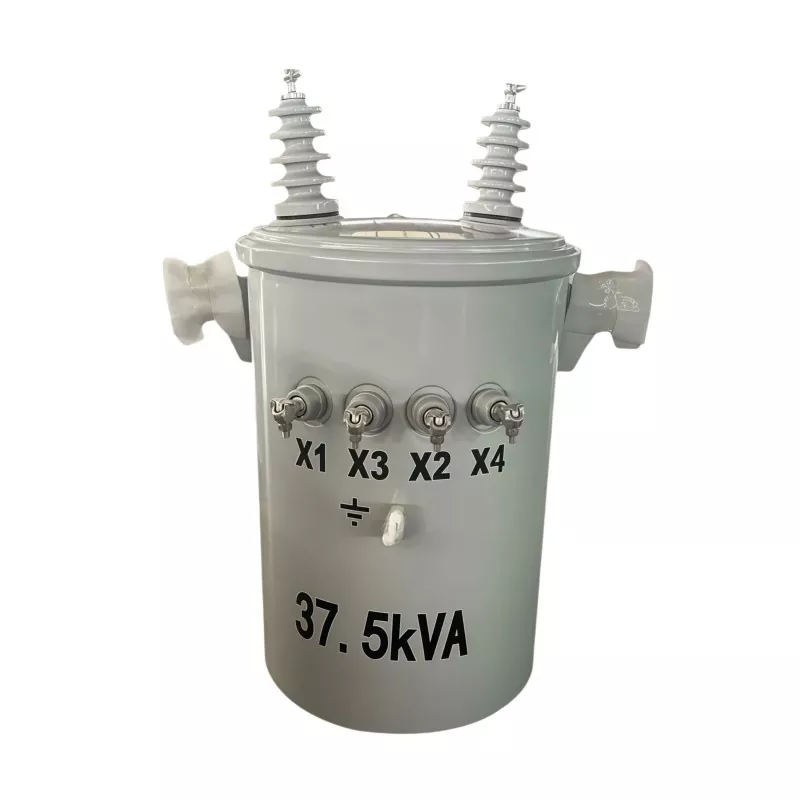

37.5KVA 주상 변압기가 안정적인 배전을 어떻게 향상시킬 수 있습니까?

광볜공급한다37.5KVA 주상 변압기주거용, 농업용, 상업용 및 경공업 부하에 서비스를 제공하는 간접 배전 시스템용입니다. 실용적인 실외 배치를 위해 설계된 이 변압기는 소형 기둥 장착 설치, 구리 권선, 오일 절연, 제어된 제조 및 공장 테스트를 결합하여 안정적인 중전압-저전압 배전을 지원합니다.

37.5KVA 주상 변압기는 가공선의 중압 전력을 최종 사용자에게 적합한 저전압으로 낮추도록 설계된 배전 변압기입니다. 37.5KVA 정격 용량은 컴팩트하고 높은 변압기 설치가 선호되는 상대적으로 적당한 전기 부하에 적합합니다. 이 기사에서는 변압기 작동 방식, 사용 장소, 성능에 영향을 미치는 기술적 요인, 제조 및 테스트 방법, 기둥 장착 설치가 현대 가공 배전망에 실용적인 이유에 대해 설명합니다.

목차

37.5KVA 주상 변압기란 무엇입니까?

37.5KVA 주상 변압기는 어떻게 작동합니까?

37.5KVA 주상 변압기는 어디에 사용됩니까?

주요 기능은 무엇입니까?

변압기는 어떻게 제조됩니까?

구매자는 어떤 테스트를 고려해야 합니까?

주상 배전 변압기를 선택하는 이유는 무엇입니까?

구매자는 올바른 변압기를 어떻게 선택해야 합니까?

자주 묻는 질문

결론

37.5KVA 주상 변압기란 무엇입니까?

37.5KVA 전주 장착형 변압기는 전신주 또는 유사한 머리 위 지지 구조물에 설치된 전기 배전 장치입니다. 주요 기능은 가공 배전선의 중간 전압 전기를 주거용, 농업용, 상업용 및 경공업 소비자가 사용할 수 있는 낮은 전압으로 낮추는 것입니다.

37.5KVA 등급은 변압기의 피상 전력 용량을 나타냅니다. 실제 배전 계획에서 이 용량은 더 큰 변압기로 인해 불필요한 용량이 발생하고 더 작은 장치에서는 과부하가 발생할 수 있는 중간 수요의 네트워크에 적합할 수 있습니다.

또한 기둥 장착형 구성은 지상 장착형 장비에 대한 실용적인 대안을 제공합니다. 변압기가 높기 때문에 도로, 건물, 농업 작업 또는 기타 인프라에 귀중한 지상 공간을 계속 사용할 수 있습니다.

다양한 변압기 구성을 연구하는 구매자를 위해 Guangbian의 전력 변압기 솔루션은 유침형, 건식 및 전주 장착형 변압기 옵션에 대한 추가 정보를 제공합니다.

37.5KVA 주상 변압기는 어떻게 작동합니까?

작동 원리는 전자기 유도를 기반으로 합니다. 장비는 소형이지만 자기 코어, 1차 권선, 2차 권선, 절연 시스템 및 냉각 매체 간의 조화로운 성능에 따라 작동이 달라집니다.

1. 중전압 입력

전기 에너지는 가공 배전망에서 도착하여 변압기의 1차 권선으로 들어갑니다. 정확한 입력 및 출력 전압 구성은 프로젝트 요구 사항 및 해당 유틸리티 표준에 따라 다릅니다.

2. 자기장 생성

1차 권선을 통해 흐르는 교류 전류는 변압기 코어에 변화하는 자기장을 생성합니다. 방향성 전기강판은 자기 특성이 코어 손실을 제어하는 ​​데 도움이 되기 때문에 배전 변압기 코어에 일반적으로 사용됩니다.

3. 전압 변환

변화하는 자기장은 2차 권선에 전압을 유도합니다. 1차 권선과 2차 권선 사이의 권선비는 전압 변환 관계를 결정하여 중간 전압 공급 장치를 사용 가능한 더 낮은 전압으로 줄일 수 있습니다.

4. 저전압 전력 공급

변환된 전기는 저전압 배전망을 통해 연결된 부하로 전달됩니다. 적절한 변압기 크기는 허용 가능한 작동 조건을 유지하는 동시에 불필요한 용량 및 에너지 손실을 방지하는 데 도움이 됩니다.

37.5KVA 주상 변압기는 어디에 사용됩니까?

37.5KVA 용량은 특히 전기 수요가 낮거나 중간 정도인 배전 시스템과 관련이 있습니다. 일반적인 응용 분야는 다음과 같습니다.

• 주거용 분포:주택, 농촌 주택 클러스터 및 소규모 커뮤니티에 공급합니다.
• 농촌 전화:오버헤드 분산이 널리 사용되는 지역의 네트워크 확장을 지원합니다.
• 농업 시설:관개 펌프, 농장 건물, 축산 시설 및 온실 장비에 전력을 공급합니다.
• 소규모 상업용 건물:상점, 사무실, 작업장, 보관 시설 및 유사한 건물을 지원합니다.
• 경공업 부하:수요가 적당한 소규모 처리 시설 및 유지 보수 작업장을 공급합니다.
• 임시 프로젝트:선택된 건설 또는 엔지니어링 응용 분야에 실외 전기 배전을 제공합니다.

엔지니어는 변압기를 지정하기 전에 공칭 용량에만 따라 장비를 선택하기보다는 실제 및 예상 부하 수요를 계산해야 합니다.

37.5KVA 주상형 변압기의 주요 특징은 무엇입니까?

여러 가지 구성 및 성능 특성은 실외 배전 프로젝트를 위한 주상형 변압기의 적합성에 영향을 미칩니다.

조달 팀의 경우 이러한 특성을 필요한 전압 비율, 주파수, 위상 구성, 절연 수준, 환경 조건, 적용 가능한 표준 및 유틸리티 사양과 함께 평가해야 합니다.

변압기는 어떻게 제조됩니까?

제조 품질은 변압기 신뢰성과 직접적인 관계가 있습니다. 37.5KVA 기둥 장착 장치의 경우 생산 공정에는 단순히 탱크, 코어 및 권선을 조립하는 것이 아니라 여러 제어 단계가 포함됩니다.

코어 제작

코어는 제어된 크기로 절단되고 자기 회로로 조립되는 전기 강판으로 제조됩니다. 적절한 적층, 조인트 배열, 표면 상태 및 클램핑 압력은 자기 손실과 기계적 안정성을 제어하는 ​​데 도움이 됩니다.

정밀 와인딩

권선 단계는 중요한 전기적, 기계적 특성을 결정합니다. Guangbian의 제품 정보에는 37.5KVA 장치에 대한 순수 구리 권선이 명시되어 있습니다. 도체 크기, 회전 수, 권선 장력, 층 배열 및 절연 시스템을 모두 신중하게 제어해야 합니다.

권선 후 진공 함침은 절연 재료가 코일 내부 공간에 침투하는 데 도움이 되고 기계적 고정, 유전 성능 및 열 전달을 향상시킬 수 있습니다.

코어 및 코일 조립

완성된 코일은 변압기 코어, 절연 부품 및 전기 연결부로 조립됩니다. 절연 성능과 안전한 작동을 위해서는 전원이 공급되는 구성 요소 사이의 적절한 간격이 필수적입니다.

탱크 조립

활성 부품은 변압기 탱크 내부에 설치되고 절연유에 담겨 있습니다. 오일은 전기 절연 매체와 냉각 매체 역할을 합니다. Guangbian이 발표한 제조 정보에 따르면 미네랄 절연유는 충전하기 전에 탈수 및 가스 제거되며 탱크 용접의 무결성은 검사됩니다.

구매자는 어떤 테스트를 고려해야 합니까?

외관만으로는 전기 성능을 안정적으로 평가할 수 없기 때문에 공장 테스트는 변압기 조달에서 중요한 부분입니다. Guangbian이 게시한 제품 정보에 따르면 37.5KVA 장치는 배송 전에 여러 가지 테스트를 거칩니다.

• 무부하 테스트:무부하 조건에서 코어 관련 전류 및 손실을 확인합니다.
• 부하 테스트:정격 작동 조건에서 부하 손실과 온도 상승 성능을 평가합니다.
• 내전압 테스트:지정된 전원 주파수 테스트 전압에 대한 절연 성능을 검증합니다.
• 임펄스 전압 테스트:일시적인 과전압 조건을 견딜 수 있는 절연 시스템의 능력을 평가하는 데 도움이 됩니다.
• 절연유 테스트:항복 전압, 수분 관련 특성 등의 특성을 평가합니다.
• DC 저항 측정:권선 저항 및 전기 연결의 이상을 식별하는 데 도움이 됩니다.

프로젝트 조달을 위해 구매자는 해당 테스트 보고서를 요청하고 테스트 요구 사항이 대상 국가의 표준 및 현지 유틸리티의 기술 사양과 일치하는지 확인해야 합니다.

주상 배전 변압기를 선택하는 이유는 무엇입니까?

전주 장착형 변압기는 배전망이 이미 가공 도체에 의존하는 경우 특히 실용적입니다. 높은 구성은 여러 가지 엔지니어링 및 인프라 이점을 제공할 수 있습니다.

• 효율적인 공간 활용:변압기에는 넓은 지상 설치 공간이 필요하지 않습니다.
• 오버헤드 네트워크와의 호환성:가공 배전선과 자연스럽게 연결되는 구성입니다.
• 민사 요구 사항 감소:일부 지상 설치에 비해 전용 지상 구조물이 더 적게 필요할 수 있습니다.
• 실용적인 농촌 배포:이 구성은 분산된 커뮤니티 전반에 걸쳐 유통 네트워크를 확장하는 데 적합합니다.
• 옥외 적합성:내후성 구조는 노출된 작동 조건을 지원합니다.
• 접근 가능한 유지 관리:유틸리티 직원은 적절한 안전 절차를 사용하여 장비를 검사하고 서비스할 수 있습니다.

그러나 설치 시에는 항상 현지 전기 규정, 전주 부하 요구 사항, 간격, 접지 규칙, 보호 요구 사항 및 유틸리티 절차를 준수해야 합니다. 따라서 변압기 선택은 개별적인 구매 결정으로 처리되기보다는 전체 배전 설계에 통합되어야 합니다.

구매자는 올바른 변압기를 어떻게 선택해야 합니까?

37.5KVA 변압기를 선택하려면 KVA 번호를 확인하는 것 이상이 필요합니다. 조달 엔지니어는 주문하기 전에 전체 전기 및 환경 요구 사항을 검토해야 합니다.

1. 로드를 확인합니다.현재 수요와 합리적인 미래 성장을 계산합니다.
2. 전압 요구 사항을 확인하십시오.배전 시스템에 따라 1차 및 2차 전압을 지정합니다.
3. 위상 구성을 확인하십시오.프로젝트에 단상 장비가 필요한지, 아니면 3상 장비가 필요한지 결정합니다.
4. 검토 빈도:현지 전기망 주파수와의 호환성을 확인하십시오.
5. 설치 조건을 평가합니다.주변 온도, 고도, 습도, 오염, 바람 및 노출을 고려하십시오.
6. 보호 요구 사항을 확인합니다.퓨즈, 서지 보호, 접지 및 기타 보호 장비를 조정합니다.
7. 기술 문서 요청:도면, 명판 정보, 테스트 보고서 및 해당 표준을 검토합니다.
8. 공급업체 역량 평가:제조 경험, 검사 절차, 추적성, 배송 능력 및 애프터 서비스 지원을 고려하십시오.

신뢰할 수 있는 변압기 공급업체는 최종 구성이 일반 사양에 의존하기보다는 실제 프로젝트와 일치하도록 생산 전에 이러한 매개변수를 논의할 수 있어야 합니다.

자주 묻는 질문

변압기에서 37.5KVA는 무엇을 의미합니까?

37.5KVA는 변압기의 정격 피상 전력 용량입니다. 이는 지정된 작동 조건에서의 전기 부하 용량을 나타내며 전압, 역률, 주변 조건 및 해당 설계 요구 사항을 함께 고려해야 합니다.

37.5KVA 주상 변압기는 어디에 설치할 수 있나요?

주거 지역사회, 농촌 지역, 농장, 소규모 상업 시설, 경공업 현장 및 선택된 임시 전력 프로젝트에 서비스를 제공하는 적절한 간접 배전 시스템에 사용할 수 있습니다.

구리 권선이 왜 중요한가요?

구리는 변압기 권선에 높은 전기 전도성과 우수한 기계적 특성을 제공합니다. 적절한 도체 크기와 제어된 권선 장력도 필수적이므로 권선 재료를 전체 권선 설계와 독립적으로 평가해서는 안 됩니다.

주상 변압기는 모든 프로젝트에 적합합니까?

아니요. 적합성은 부하 요구 사항, 전압 수준, 네트워크 구성, 설치 환경, 유틸리티 표준, 전주 부하 용량, 안전 공간 및 현지 전기 규정에 따라 달라집니다. 자격을 갖춘 전기 기술자가 최종 사양을 확인해야 합니다.

변압기 제조업체에 무엇을 요청해야 합니까?

구매자는 기술 도면, 명판 데이터, 정기 테스트 문서, 해당 표준, 설치 정보, 보증 조건, 포장 세부 사항 및 배송 사양 요청을 고려해야 합니다. 프로젝트 조달의 경우 추적성 및 문서화된 공장 테스트도 중요할 수 있습니다.

결론

37.5KVA 주상 변압기는 오버헤드 인프라를 효율적으로 사용하면서 중간 부하 배전 애플리케이션을 위해 중전압 전력을 낮추는 실용적인 방법을 제공합니다. 성능은 코어 구성, 구리 권선 품질, 절연, 냉각, 탱크 무결성, 공장 테스트 및 올바른 설치를 포함한 전체 엔지니어링 시스템에 따라 달라집니다. Guangbian은 중국에서 주상 변압기를 제조하고 공장 직접 조달 및 변압기 솔루션을 통해 글로벌 구매자를 지원합니다. 농어촌 전화사업, 유틸리티 배전시스템, 농업전력망, 상용화 등을 계획하고 계시다면,저희에게 연락주세요프로젝트에 필요한 전압, 용량, 설치 조건, 테스트 요구 사항 및 맞춤형 변압기 솔루션을 논의합니다.
