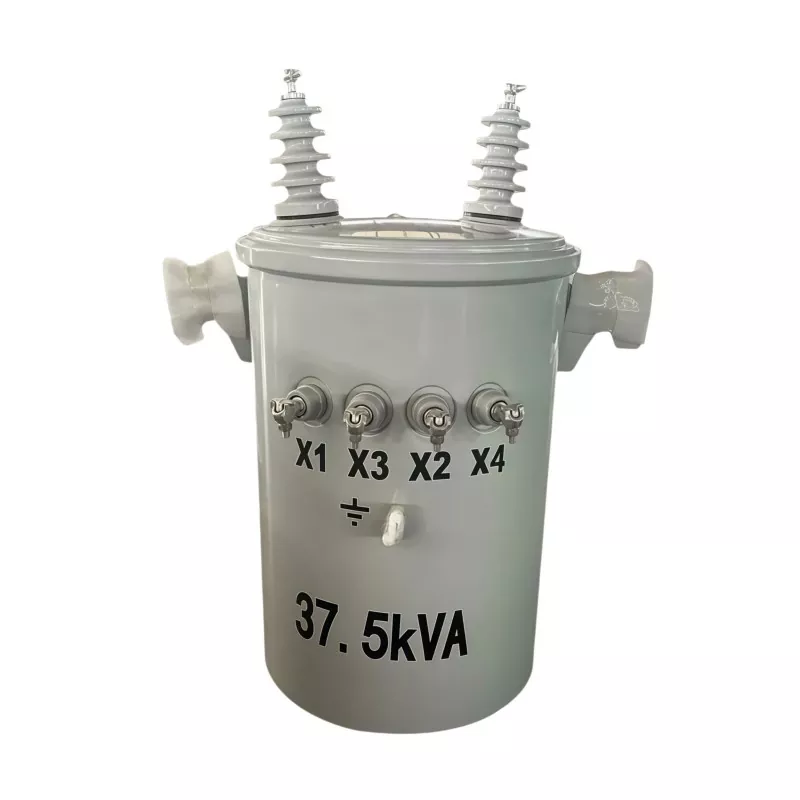

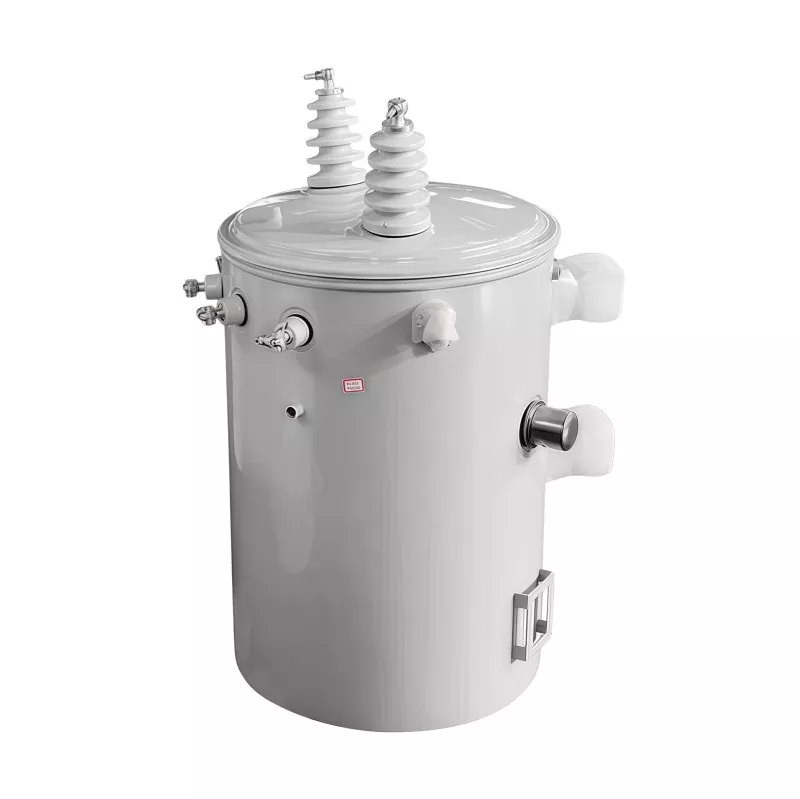

37.5KVA 주상 변압기

37.5KVA 주상형 변압기는 전력선의 중전압 전기를 주거용, 상업용, 농업용 및 경공업 전력 애플리케이션을 위한 더 낮은 사용 가능한 전압으로 줄이기 위해 전신주에 설치된 배전 변압기입니다. 정격 용량이 37.5KVA(킬로볼트 암페어)인 이 제품은 도시 및 농촌 지역에 안정적이고 효율적이며 신뢰할 수 있는 전력 공급을 제공하기 위해 가공 배전 시스템에 일반적으로 사용됩니다. 컴팩트한 기둥 장착형 설계로 지상 공간을 절약하고 설치를 단순화하며 비용 효율적인 배전 네트워크를 지원합니다.

작동 원리

주상 변압기는 전자기 유도 원리를 기반으로 작동합니다.

고전압 입력

중간 또는 고전압 전기는 가공 배전선을 통해 1차 권선에 공급됩니다.

자기장 생성

교류 전류가 1차 권선을 통해 흐를 때 변압기 코어 내에 변화하는 자기장이 생성됩니다.

전압 변환

이 자기장은 2차 권선에 전압을 유도합니다. 권선 간의 권선비에 따라 전압은 사용 가능한 더 낮은 수준으로 낮아집니다.

안정적인 출력 공급

변환된 저전압 전기는 안정적인 성능으로 주거용, 상업용 또는 산업용 사용자에게 전달됩니다.

응용

37.5KVA 전주 장착형 변압기는 저~중부하 배전 시스템용으로 설계되어 중전압 전기를 최종 사용자가 사용할 수 있는 저전압으로 효율적으로 강압합니다. 다음 시나리오에서 널리 사용됩니다.

주거용 배전

주거 지역, 시골 주택 및 소규모 커뮤니티에 이상적이며 조명, 가전 제품 및 일일 전력 소비를 위한 안정적인 전력을 제공합니다.

농촌전화사업

설치가 간단하고 유지 관리 요구 사항이 낮기 때문에 시골 그리드 확장 및 원격 지역 전원 공급 시스템에 일반적으로 사용됩니다.

농업 전력 시스템

농장, 관개 시스템, 가축 시설, 온실, 물 펌프, 모터 및 농업 기계에 전원을 공급하는 데 적합합니다.

소규모 상업시설

안정적인 상업용 전력 공급을 위해 소규모 사무실, 소매점, 주유소, 작업장, 저장 시설에 널리 적용됩니다.

경공업 응용

전력 수요가 적당한 소규모 공장, 가공 작업장, 유지 관리 시설에 사용됩니다.

임시 전력 공급 프로젝트

유연하고 안정적인 전력 분배가 필요한 건설 현장 및 임시 옥외 엔지니어링 프로젝트에서 흔히 사용됩니다.

GUANGBIAN이 실제로 어떻게 구축하는지 살펴보겠습니다.

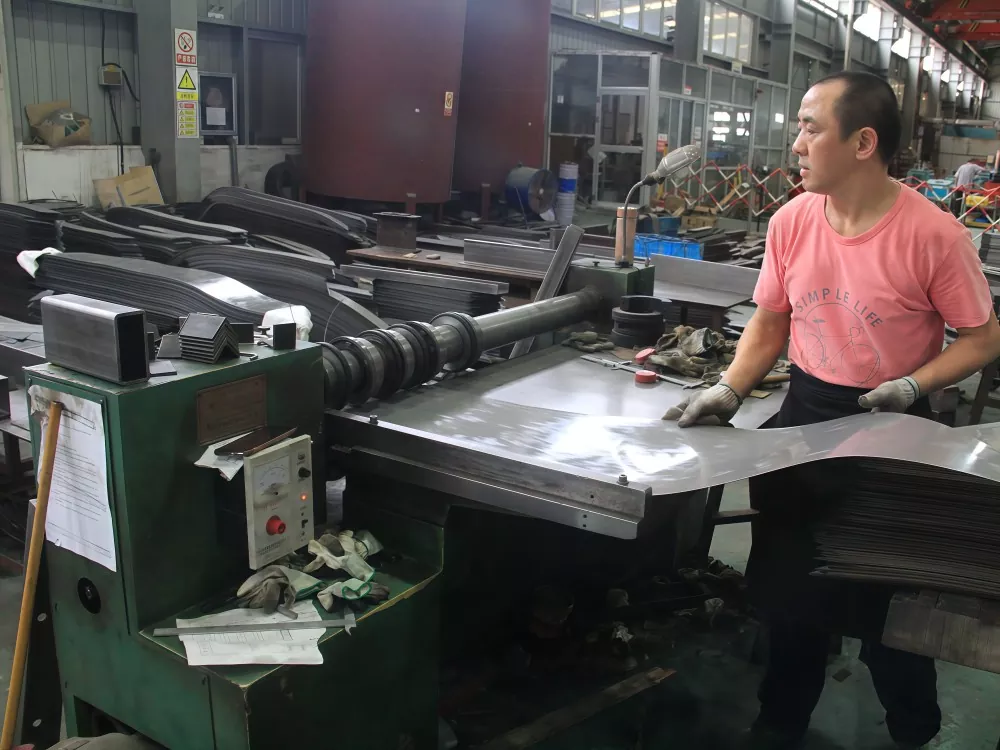

1단계: 코어 제작

핵심은 방향성 규소강으로 시작됩니다. 자기적 특성은 뛰어나지만 부서지기 쉽습니다. 일반 강철처럼 찍을 수는 없습니다.

우리는 시트를 특정 치수로 자른 다음 특수 장비에 층층이 쌓습니다. 각 레이어의 조인트는 아래 레이어와 오프셋되어 있어 자기 경로의 공극을 최소화합니다. 목표 두께에 도달하면 전체 스택이 단단히 고정되고 진공 함침되어 모든 것이 제자리에 고정됩니다.

변압기 제조 공정은 이 단계에 달려 있습니다. 스택 계수, 표면 평탄도, 클램핑 압력 등 이 중 하나라도 놓치면 무부하 손실이 사양을 초과하게 됩니다.

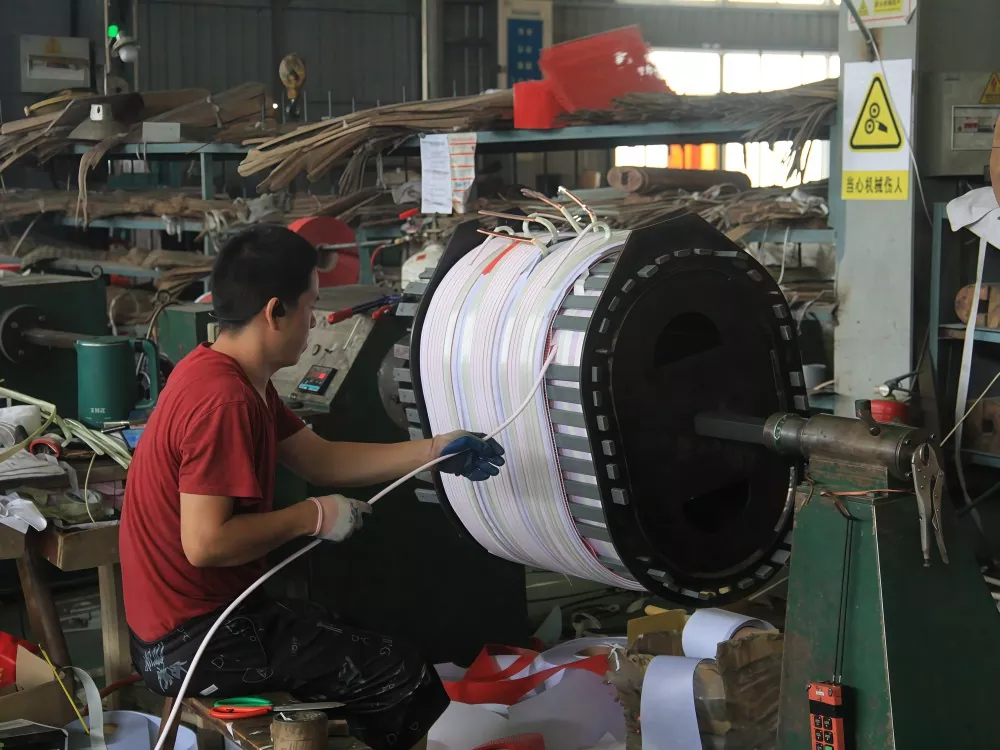

2단계: 와인딩

이것이 매우 중요해지는 곳입니다. 와인딩 작업장은 통제된 온도와 습도에서 운영됩니다. 작업자는 권선 기계에 앉아 구리선을 코일 포머에 차례로 공급하고 균일하고 단단하게 유지합니다.

GUANGBIAN의 37.5kva 전주 장착 변압기는 알루미늄이 아닌 순수 구리 권선을 사용합니다. 우리는 이를 중국 시설에서 제조하며 와이어 게이지, 회전 수, 레이어링 패턴 등 모든 세부 사항이 중요합니다. 바람이 너무 느슨하고 코일의 기계적 강도가 부족합니다. 바람이 너무 세게 불면 단열재가 부서집니다.

코일을 감으면 진공 함침 과정을 거칩니다. 절연 바니시가 모든 틈에 스며들어 권선을 제자리에 고정하고 권선에 유전 강도와 더 나은 열 방출을 제공합니다.

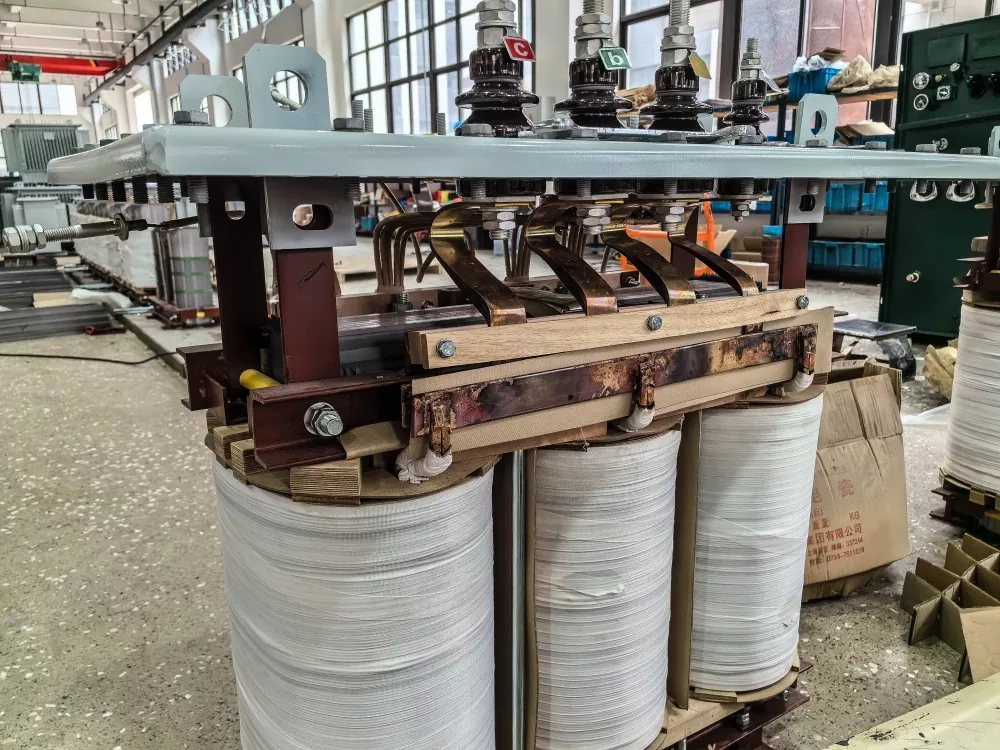

3단계: 코어 및 코일 조립

감긴 코일이 코어 다리 위로 미끄러집니다. 절연 스페이서가 들어가고 리드가 연결되면 전체 활성 부분의 형태가 형성됩니다. 권선 사이의 간격은 표준을 충족해야 하며 여기에는 지름길이 없습니다.

조립이 완료되면 활성 부품은 즉시 변압기 공장 테스트(내전압 테스트 및 DC 저항 측정)를 거칩니다. 조금이라도 벗어난 것은 이 단계에서 포착됩니다.

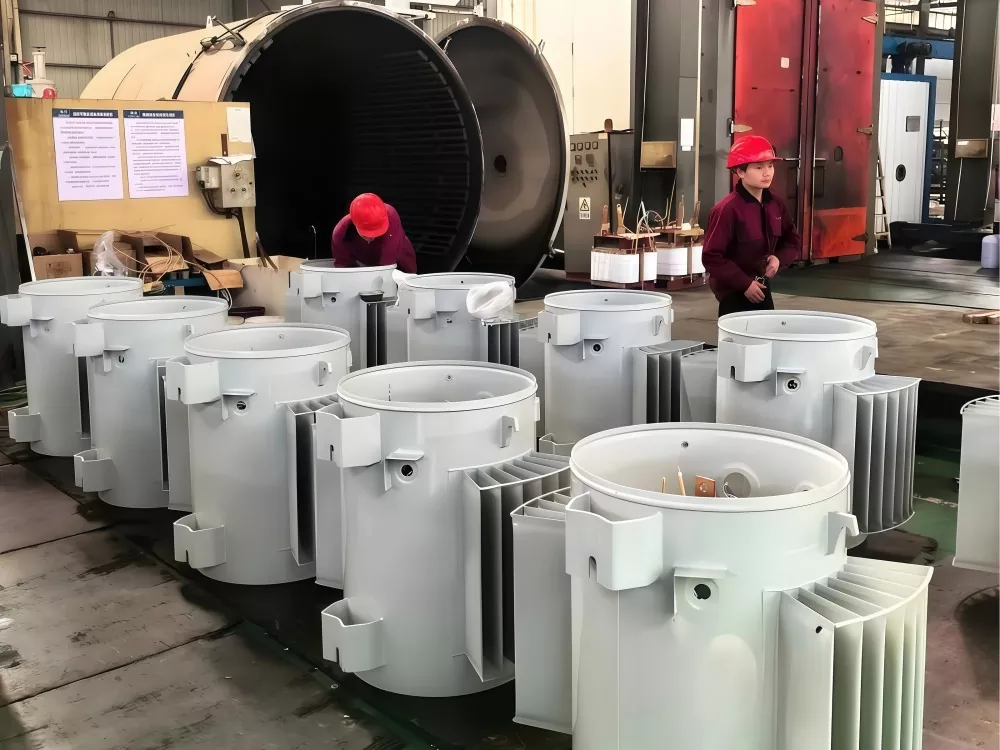

4단계: 탱크 조립

활성 부품이 검사를 통과했습니까? 탱크 안으로 내려갑니다. 탱크는 변압기의 껍질로, 이중 역할을 하는 절연유(유전체 장벽 및 냉각수)로 채워져 있습니다.

우리는 GUANGBIAN에서 고급 미네랄 절연유를 사용합니다. 들어가기 전에 탈수 및 탈기됩니다. 탱크 자체는 용접 구조로 되어 있으며 모든 용접 이음매는 X-ray 검사를 받습니다. 누출은 허용되지 않습니다.

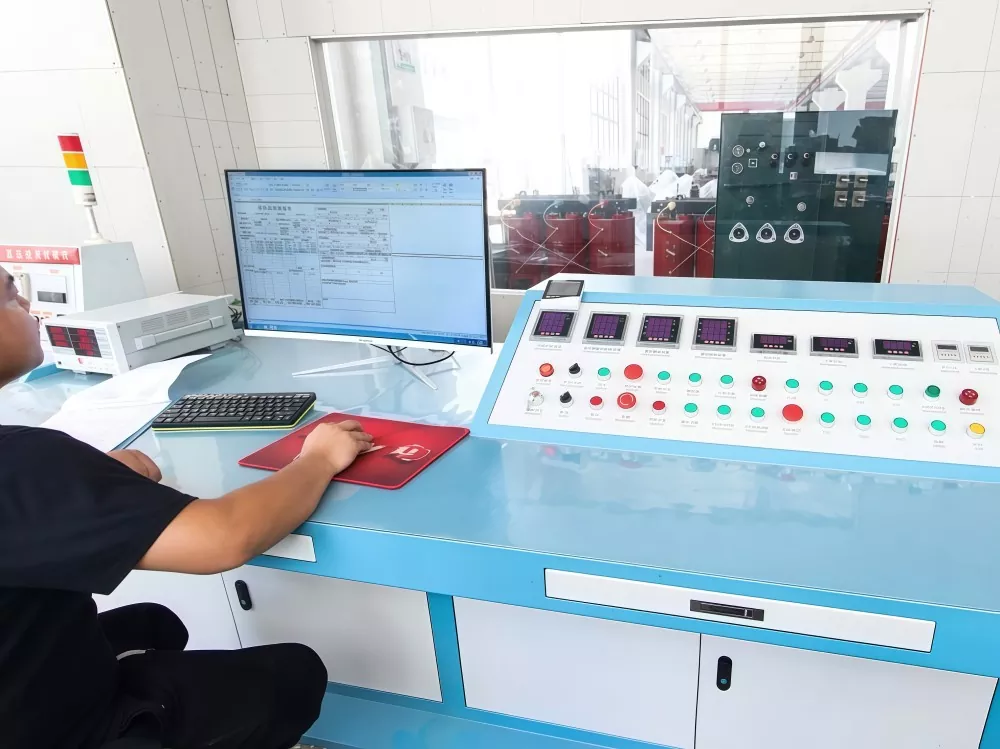

5단계: 최종 테스트

모든 장치는 공장에서 출고되기 전에 전체 테스트 루틴을 실행합니다.

무부하 테스트: 2차측에 아무것도 연결하지 않은 상태에서 전원을 켭니다. 전류 및 손실 판독값은 코어가 작동하는지 알려줍니다. 37.5kva 극 장착 변압기에서 무부하 손실은 113W 이하로 이루어져야 합니다.

부하 테스트: 전체 정격 부하를 가하고 숫자를 관찰합니다. 부하 손실은 413W 이하로 유지되고 온도 상승은 65°C를 넘지 않습니다.

내전압 테스트: HV 권선의 전력 주파수에서 1분 동안 21kV. LV 측에서 10kV. 단열재가 유지되면 계속 진행합니다.

임펄스 전압 테스트: 60kV 스파이크가 1차측에 도달하고 30kV가 2차측에 도달합니다. 이는 구리 권선 변압기가 실제 낙뢰 사건을 처리할 수 있는지 여부를 알려줍니다.

절연유 테스트: 파괴 전압, 수분 함량, 손실 인자 - 각각 통과해야 합니다.

모든 테스트가 완료되었나요? 그런 다음에만 공장 라벨을 얻습니다.

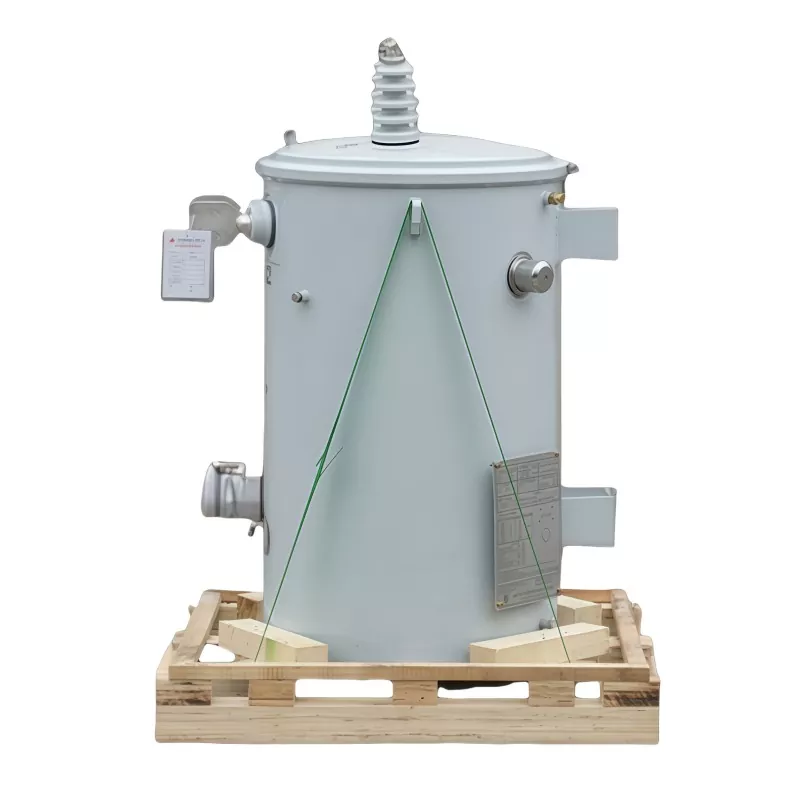

6단계: 포장 및 배송

모든 테스트를 통과하셨나요? 변압기에는 방습 커버가 씌워져 나무 팔레트에 묶여 배송 준비가 완료됩니다. 모든 GUANGBIAN 장치에는 명판과 베이스에서 볼 수 있는 고유한 일련 번호가 있습니다. 해당 번호를 추적하면 생산 날짜, 테스트 기록, 심지어 어떤 원자재 배치가 들어갔는지까지 알 수 있습니다.

이제 당신은 그림을 얻을 것입니다. 37.5KVA 주상 장착형 변압기는 단지 금속과 전선을 함께 엮은 것이 아닙니다. 변압기 제조 공정에는 실제 기술과 실제 사람들이 모든 단계에 주의를 기울이는 과정이 포함됩니다. 가격도 중요하지만 생산능력과 품질관리가 더 중요합니다.

주상 변압기를 사용하는 이유는 무엇입니까?

지상 장착형 변압기와 비교하여 주상 장착형 변압기는 다음과 같은 몇 가지 중요한 이점을 제공합니다.

공간 절약형 설치

전신주에 설치되므로 접지 공간이나 전용 변압기실이 필요하지 않습니다.

인프라 비용 절감

기초, 인클로저 또는 추가 토목 공사가 필요하지 않아 건설 비용이 절감됩니다.

농촌 유통에 효율적

가공 배전망이 일반적으로 사용되는 농촌 및 외딴 지역에 매우 적합합니다.

쉬운 유지보수 접근

검사, 유지보수, 교체가 편리한 높이에 장착되어 가동 중지 시간이 줄어듭니다.

향상된 안전성

높은 곳에 설치하면 우발적인 접촉, 기물 파손 및 환경 피해의 위험이 줄어듭니다.

안정적인 실외 작동

장기간의 야외 성능을 위해 내후성 및 부식 방지 기능으로 설계되었습니다.

가공 전력망에 적합

비용 효율적이고 효율적인 전력 솔루션으로 오버헤드 분배 시스템에 널리 사용됩니다.

직접 보고 싶으신가요? GUANGBIAN은 중국 공장에서 제조하며 공장 방문을 환영합니다. 투어 일정을 잡으려면 연락하세요.
