SWER 단극 장착 변압기

Zhejiang Guangbian Electric Power Technology Co., Ltd의 SWER 단극 장착 변압기는 SWER(Single Wire Earth Return) 농촌 및 원격 전력 시스템을 위해 설계된 고효율 배전 솔루션입니다. 20년 이상의 변압기 제조 전문 지식과 글로벌 표준을 완벽하게 준수하는 Guangbian은 독립형 및 약한 그리드 환경을 위한 안정적이고 안전하며 비용 효율적인 전압 변환을 제공합니다.

SWER 단극 장착 변압기란 무엇입니까?

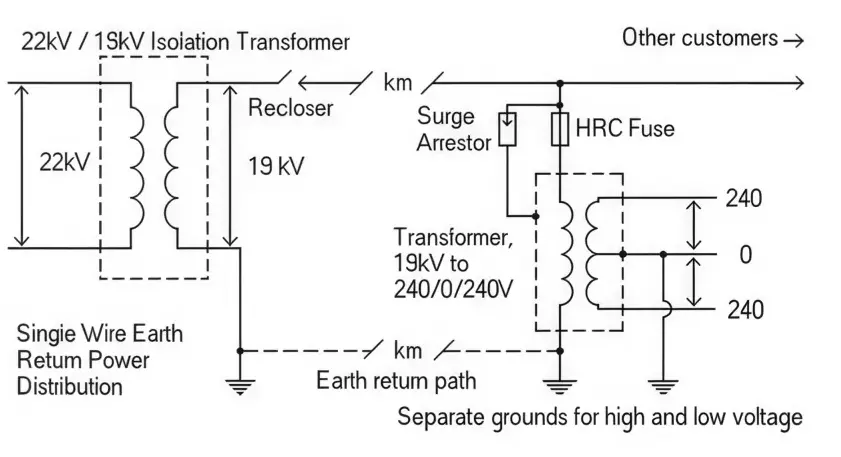

SWER 단극 장착 변압기는 단선 접지 귀환 시스템에 사용되는 특수 극 장착 배전 변압기로, 일반적으로 전통적인 3상 인프라를 사용할 수 없는 시골 전기 프로젝트에 배포됩니다.

중전압 배전 전력을 주거용, 농업 및 소규모 산업용 애플리케이션에 사용 가능한 저전압으로 효율적으로 낮춥니다.

이는 다음과 같은 이유로 원격 그리드에서 널리 사용됩니다.

● 단순화된 설치 구조

● 인프라 비용 절감

● 장거리 유통의 효율성이 높습니다.

● 농촌 지형에서의 강력한 적응성

이 SWER 변압기의 차이점은 무엇입니까?

대부분의 표준 변압기는 SWER 작동 원리를 염두에 두고 설계되지 않았습니다. 결과는? 조기 절연 파괴, 전압 불안정, 검사 실패 및 서비스 수명의 급격한 단축. GUANGBIAN은 SWER 네트워크의 요구 사항에 맞게 이 장치를 특별히 설계하여 이러한 문제점을 처음부터 제거했습니다.

이 장치를 차별화하는 요소는 무엇입니까?

SWER 의무에 맞게 조정된 권선 설계:

SWER 단극 장착 변압기의 권선은 균일한 절연 구조를 사용하는 대신 SWER 특정 전압 조건에 최적화되어 있습니다.

A단자(라인)에서 X단자(어스)까지 경사절연 설계

지속적인 라인 전압 스트레스를 위해 강화된 단자

실제 권선 전압 레벨과 일치하는 점진적 절연

직접 극 접지 연결을 위해 X 단자 강화

표준 변압기와 달리 비대칭 SWER 전압 조건에 맞게 제작됨

이 설계는 농촌 SWER 배전 시스템의 신뢰성과 절연 안전성을 향상시킵니다.

기존의 단상 변압기는 두 단자 모두에 균일한 반절연을 사용합니다. SWER 의무에서 이는 절연 응력이 본질적으로 두 배로 증가한다는 것을 의미하며 고장은 일반적으로 3~5년 내에 발생합니다. GUANGBIAN의 헌신적인 접근 방식은 변압기의 전체 서비스 수명 동안 절연 응력을 설계 한계 내에서 유지합니다.

접지 설정이 어떻게 전압을 안정적으로 유지합니까?

● 대형 접지 단자 단면적은 접지 경로 저항을 줄이고 전류 반환 안정성을 향상시킵니다.

● 낮은 저항으로 인해 연결이 느슨해지거나 국부적으로 과열될 위험이 방지됩니다.

● 출력 전압 변동폭이 ±2% 이내인 안정적인 폐쇄 루프 SWER 전류 경로를 보장합니다.

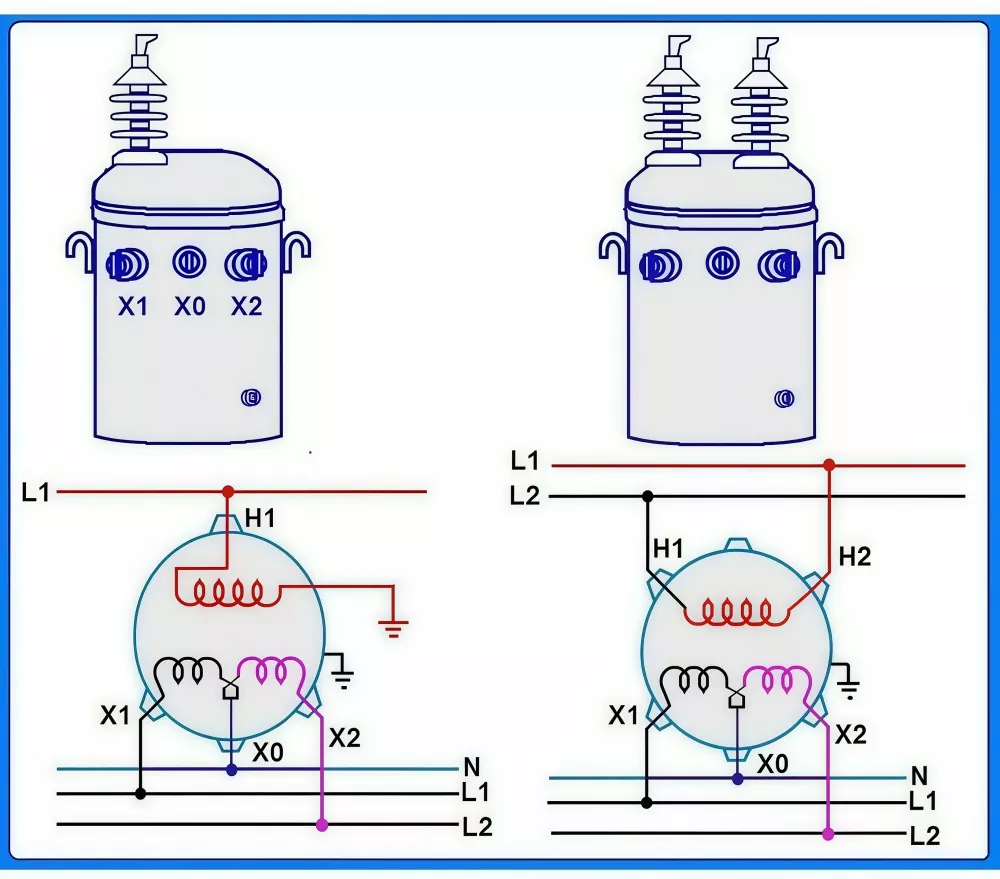

● 권선은 IEC A/X 단자 라벨링 표준을 따르므로 극성 반전과 같은 배선 오류를 방지하고 올바른 SWER 설치를 보장합니다.

장거리 전압 조정:

● 5포지션 무부하 탭 체인저 장착(18kV~20kV 범위)

● 긴 SWER 배전선의 전압 강하를 보상합니다.

● 라인 시작부터 끝까지 안정적인 240V 출력 유지

● 모든 탭 설정은 IEC 정확도 표준에 따라 공장에서 보정되었습니다.

이는 장거리 전원 네트워크에서 다운스트림 장비의 일관된 성능과 보호를 보장합니다.

어려운 조건에서 어떻게 견디나요?

기름에 잠긴 밀봉 하우징은 물과 먼지를 차단하고 온도 변화를 처리하며 UV 노출을 방지합니다. -40°C에서 최대 +55°C까지 작동하므로 고도가 높은 고원, 탁 트인 목초지, 숲이 우거진 지역, 사막 평지 등 모두 특별한 수정 없이 작동 범위 내에 포함됩니다.

ONAN 냉각(Oil Natural Air Natural의 약자)은 팬, 펌프, 회전 또는 마모에 의존하지 않습니다. 기둥에 볼트로 고정한 후에는 거의 자체적으로 관리됩니다. 가장 가까운 서비스 트럭에서 몇 시간 떨어진 곳에서 근무하는 직원의 경우 이는 장치 수명 동안 유지 비용이 훨씬 낮아집니다.

국제 표준 충족

모든 장치는 전 세계적으로 인정받는 전력 변압기 표준인 IEC 60076에 따라 설계, 제작 및 테스트되었습니다. 서류작업과 추적성은 공장 현장에서부터 이루어집니다.

전체 공장 테스트 보고서는 각 변압기와 함께 제공되므로 프로젝트에 입찰하거나 검사를 통과해야 할 때 유용합니다.

SWER 시스템은 표준 그리드와 다르게 단상 접지 오류를 확인합니다. 이 변압기는 이러한 오류 조건에서 2초 동안 정격 전류의 20배를 소비하도록 정격되어 있습니다. 표준 라인 보호와 함께 사용하면 오류를 빠르게 제거하고 장비 손상을 방지할 수 있습니다.

어디에 사용되나요?

SWER 단극 장착 변압기는 저비용, 장거리 시골 및 원격 전원 공급 장치에 이상적입니다.

● 농촌 전력화: 기존 시스템에 비해 최대 70% 더 낮은 라인 건설 비용으로 고립된 주택에 전력 공급

● 원격 무인 현장: 통신탑, 기상 관측소, 산림/화재 감시 지점, 국경 초소

● 농업: 관개 펌프, 축산 시스템, 온실, 산재된 농기구

● 건설 및 광산 캠프: 전력망 확장 전 고속도로, 철도, 광산 운영을 위한 임시 전력 공급

● 섬 및 독립형 시설: 소규모 리조트, 관리소, 원격 관광 인프라

기존 3상 네트워크를 확장하는 것이 비용 효율적이지 않은 영역을 위한 실용적인 솔루션입니다.

GUANGBIAN SWER 유닛이 더 나은 성능을 발휘하는 이유는 무엇입니까?

표준 변압기는 SWER 시스템에서 어려움을 겪는 경우가 많으며, 이로 인해 절연 스트레스, 전압 불안정 및 더 높은 유지 관리 요구 사항이 발생합니다.

GUANGBIAN SWER 단극 장착 변압기는 SWER 작동을 위해 특별히 설계되었습니다.

● SWER 조건에 맞게 특별히 제작된 권선 및 절연 설계

● 안정적인 복귀 전류를 위한 최적화된 접지 구조

● 전압 안정성 및 시스템 신뢰성 향상

● 유지보수 문제 감소 및 서비스 수명 연장

● 검사 요구사항 준수가 더 쉬워졌습니다.

● 기존 변압기 모델을 채택하지 않고 실제 SWER 애플리케이션용으로 설계되었습니다.

글로벌 표준 및 품질 보증

Zhejiang Guangbian Electric Power Technology Co., Ltd는 2004년부터 강력한 기술 기반을 구축하여 국내 변압기 제조업체에서 글로벌 공급업체로 발전했습니다.

주요 이점은 다음과 같습니다.

● 20년 이상의 변압기 엔지니어링 경험

● 국제 표준 전문 지식을 갖춘 인증된 엔지니어링 팀

● 전체 공정 추적성을 보장하는 다중 작업장 생산 시스템

● 설계, 효율성, 안전 규정 준수의 지속적인 개선

● 2020년 독립 수출 사업장 설립

이를 통해 모든 SWER 단극 장착 변압기는 신뢰성과 안전성에 대한 글로벌 기대치를 충족합니다.
