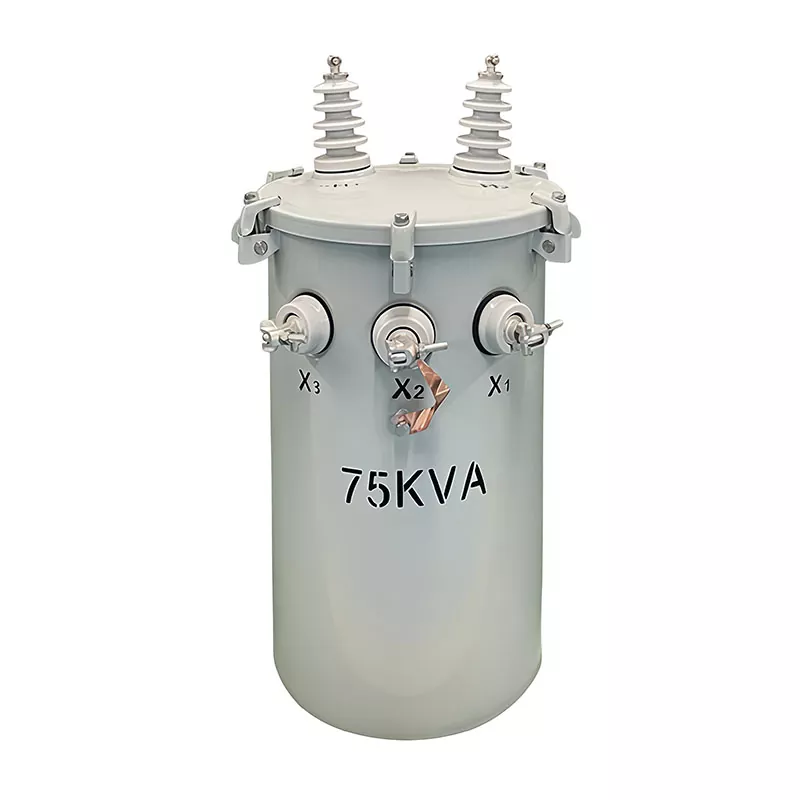

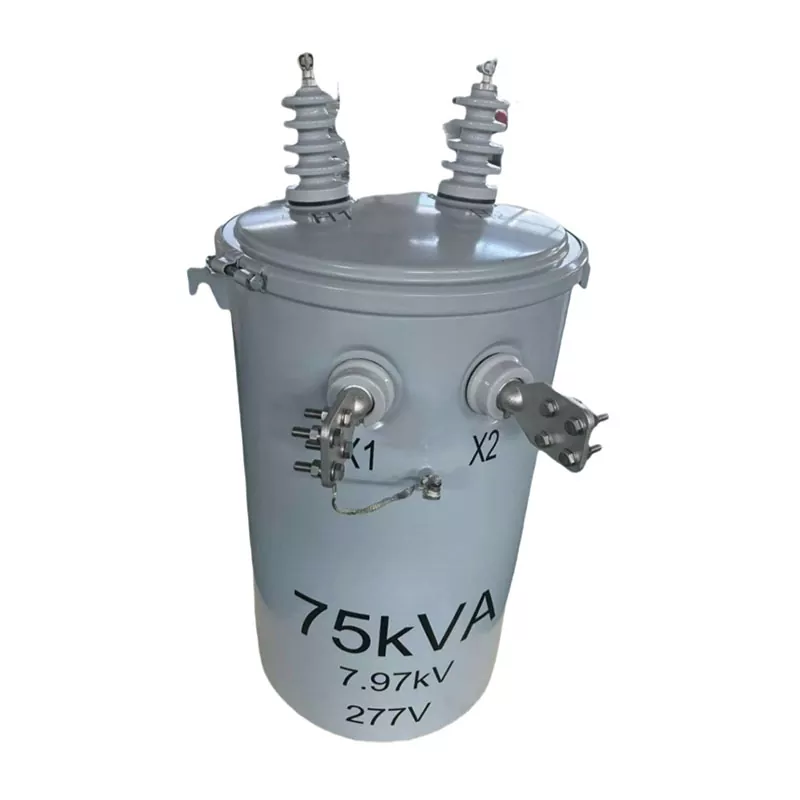

75KVA 주상 변압기

Guangbian 75KVA 전주 장착형 변압기는 안정적인 배전, 낮은 에너지 손실, 내구성 있는 실외 성능 및 맞춤형 전압 솔루션을 제공하므로 신뢰할 수 있는 중국 전주 장착형 변압기 공급업체를 찾는 유틸리티 프로젝트, 농촌 전화 및 상업용 전력 시스템에 이상적인 선택입니다.

문의 보내기

제품 설명

Guangbian의 75KVA 주상형 변압기는 주거 지역사회, 농촌 전기 프로젝트, 산업 단지, 학교, 병원 및 상업 시설에서 안정적인 실외 배전을 위해 설계되었습니다. 고급 절연 시스템과 내구성이 뛰어난 오일 침지 기술로 설계된 이 변압기는 다양한 환경 조건에서 안정적인 전압 조정, 낮은 전력 손실 및 긴 서비스 수명을 제공합니다.

20년 이상의 경험을 보유한 중국 전문 변압기 제조업체인 Guangbian은 아프리카, 동남아시아, 중앙 아시아, 남미 및 중동 전역의 고객을 위해 35KV 미만의 고품질 주상 변압기 생산을 전문으로 합니다.

75KVA 주상 변압기란 무엇입니까?

75KVA 주상형 변압기는 중전압 전기를 가정, 상업용 건물 및 소규모 산업용 애플리케이션에 적합한 저전압 전력으로 줄이기 위해 전신주에 직접 설치하는 소형 유침식 배전 변압기입니다.

이 유형의 변압기는 다음을 제공하기 때문에 널리 사용됩니다.

● 효율적인 전력 분배

● 손쉬운 설치 및 유지관리

● 토지 점유 감소

● 우수한 내후성

● 안정적인 장기 운영

Guangbian 75KVA 변압기는 국제 변압기 표준에 따라 제조되었으며 다양한 그리드 시스템 및 전압 요구 사항에 맞게 맞춤 설정할 수 있습니다.

용량 및 단계

변압기 데이터시트 상단에 있는 "75KVA, 단상"으로 시작하세요. KVA는 피상 전력의 척도인 킬로볼트 암페어(kilovolt-amperes)를 나타냅니다. 75KVA는 이 장치가 처리할 수 있는 최대 부하입니다. 핵심 단어: "실행해야 함"이 아니라 "처리할 수 있음" 실제로는 정격 용량의 80% 정도 부하를 유지하십시오. 이는 변압기의 서비스 수명을 크게 연장시킵니다.

단상 변압기에는 하나의 입력 위상과 하나의 출력 위상이 있습니다. 주거 지역, 거리 조명 및 소규모 상업 시설에 적합합니다. 반면 3상 장치는 380V 산업용 전력이 필요한 공장 및 사무실 건물에 사용됩니다.

전압 매개변수

기본 전압: 4160 Grd Y / 2400V

이는 고전압 측이 무엇에 연결될 수 있는지 알려줍니다. "Grd Y"는 접지된 Y 연결을 의미하며 중성선은 접지에 연결되어 있습니다. 4160V는 선간 전압이고 2400V는 선간 전압입니다. 이는 북미 배전 시스템의 일반적인 등급이므로 수출 시장 사양에 4160v 변압기가 나열되어 있는 것을 자주 볼 수 있습니다.

탭 체인저에는 +2.5%, 0%, -2.5%, -5%, -7.5%의 5가지 위치가 있습니다. 들어오는 전압이 변동되면 탭을 조정하여 출력을 안정적으로 유지할 수 있습니다. 위치 B 또는 2는 공칭 설정을 표시합니다.

2차 전압: 120/240V

저전압 출력측입니다. 단상 변압기는 일반적으로 120V 또는 240V를 공급합니다. 240V 출력은 AC 장치 및 온수기와 같은 더 큰 부하를 처리합니다. 120V쪽? 조명과 벽면 콘센트용입니다. 하나의 장치에 두 전압이 모두 포함되어 있으므로 별도의 강압 설정이 필요하지 않습니다.

재료 및 기술

권선 재료: 구리

구리는 알루미늄보다 전도성이 좋기 때문에 온도가 더 낮고 전력 낭비도 적습니다. 우리는 GUANGBIAN의 중국 시설에서 구리를 사용하여 제작합니다. 초기 비용이 더 많이 들지만 장기적인 신뢰성은 그만한 가치가 있습니다.

코어: 곡물 지향 실리콘 스틸

실리콘 강철은 변압기를 자기적으로 작동하게 만드는 요소입니다. "입자 중심"은 결정이 한 방향으로 정렬되어 자기 손실을 줄이는 것을 의미합니다. 결과? 무부하 손실은 낮게 유지되고 효율성은 높아집니다.

냉각 방식: ONAN

ONAN = 천연 오일, 천연 공기. 오일은 자체적으로 움직이며 코어와 권선에서 열을 끌어옵니다. 펌프가 없습니다. 팬이 없습니다. 실패할 일이 줄어듭니다. 인적 없는 곳에 있는 기둥 장착형 장치의 경우 이러한 단순함이 중요합니다.

효율성 지표

무부하 손실: ≤225W | 부하 손실: ≤750W | 임피던스: ≤2.5%

무부하 손실은 변압기가 거기에 앉아 에너지가 공급되었지만 부하가 없는 상태에서 발생하는 손실입니다. 225와트는 꽤 낮은 수준입니다. 부하 손실은 최대 용량에서 발생합니다. 이 크기 등급에서는 750W가 일반적입니다. 약 2.5%의 임피던스는 단락 전류 및 전압 조절에 영향을 미칩니다.

여기 전류 ≤2.5%는 코어 품질이 견고하다는 것을 나타냅니다. 자화하는 데는 많은 힘이 필요하지 않습니다. 이는 모든 GUANGBIAN 변압기 데이터시트에서 찾을 수 있는 숫자입니다. 당사는 중국에서 제조하고 공장에서 출고되기 전에 모든 장치를 테스트합니다.

인증기준

IEEE C57.12 시리즈, ANSI C57.12.20

IEEE C57은 Institute of Electrical and Electronics Engineers의 변압기 기술 표준입니다. ANSI는 미국 국립표준협회(American National Standards Institute)입니다. 장치가 두 가지를 모두 충족하면 설계 및 테스트 방법이 국제 수준에 부합한다는 것을 알 수 있습니다.

변압기 데이터시트를 읽으려면 약간의 연습이 필요하지만 조달을 위한 핵심 기술입니다. 아직도 질문이 있으신가요? GUANGBIAN의 기술팀에 문의하세요. 우리는 중국 공장에서 제조하며 일대일 선택 과정을 안내해 드릴 수 있습니다.
