기사 요약:적절하게 구성된 절연 변압기는 상업용 및 산업용 전기 시스템의 배전 안전성, 전압 적응 및 장비 보호를 향상시킬 수 있습니다. 그만큼MCCB가 포함된 50KVA 건식 절연 변압기변압기 절연, 전압 변환, 통합 회로 차단기 보호 및 실용적인 설치 기능을 하나의 컴팩트 솔루션에 결합합니다. 415V 3상 입력, 220V 3상 4선 출력, 구리 권선, 클래스 F 절연, 5위치 전압 탭, IP23 보호 및 통합 MCCB를 갖춘 이 구성은 안정적인 전력 공급과 단순화된 설치가 중요한 애플리케이션을 위해 설계되었습니다.
목차
건식 절연 변압기가 중요한 이유는 무엇입니까?
전기 장비가 항상 이상적인 전력 조건에서 작동하는 것은 아닙니다. 유틸리티 공급 장치와 다운스트림 장비 간의 전압 차이, 전기 교란 및 갈바닉 절연의 필요성은 모두 시스템 신뢰성에 영향을 미칠 수 있습니다. 건식 절연 변압기는 1차 회로와 2차 회로 사이에 전기적 분리를 생성하면서 전압을 조정하는 실용적인 방법을 제공합니다.
그만큼MCCB가 포함된 50KVA 건식 절연 변압기~에서광비안415V AC 3상 입력과 220V 3상 4선 출력을 중심으로 설계되었습니다. 따라서 이 장치는 더 높은 전압의 3상 소스에서 제어된 220V 3상 공급이 필요한 애플리케이션에 적합합니다.
침지형 변압기와 달리 건식 설계에서는 절연유를 주요 냉각 및 절연 매체로 사용하지 않습니다. 따라서 실내 전기실, 상업 시설, 제조 환경 및 깨끗하고 상대적으로 간단한 설치가 선호되는 기타 위치에 매력적일 수 있습니다.
MCCB는 변압기 보호를 어떻게 개선합니까?
이 변압기 구성의 가장 실용적인 특징 중 하나는 배선용 회로 차단기(MCCB)의 통합입니다. 변압기와 보호 장비를 완전히 별도의 구성 요소로 취급하는 대신 보호 장치를 변압기 인클로저에 통합하도록 설계되었습니다.
이 장치는 입력 및 출력 측에 MCCB를 사용합니다. 입력측 차단기는 415V 공급 장치에 연결되고, 출력측 보호 장치는 3상 4선 2차 회로용으로 배치됩니다.
이 통합 접근 방식은 다음과 같은 몇 가지 실질적인 이점을 제공할 수 있습니다.
- 추가적인 외부 보호 장비의 필요성이 줄어듭니다.
- 들어오고 나가는 케이블 연결을 단순화하는 데 도움이 됩니다.
- 관련 회로에 대한 과전류 및 단락 보호 기능을 제공합니다.
- 보다 체계적인 변압기 설치를 만듭니다.
- 프로젝트 현장의 배선 및 설치 작업을 줄일 수 있습니다.
- 변압기와 보호 장치를 하나의 조화된 어셈블리로 구성할 수 있습니다.
산업 구매자의 경우 설치 복잡성이 프로젝트 시간, 노동 요구 사항 및 시운전 효율성에 영향을 미칠 수 있으므로 이러한 세부 사항이 중요합니다.
주요 사양은 무엇입니까?
변압기를 선택하기 전에 전기적 구성을 이해하는 것이 필수적입니다. 다음 표에는 이 50KVA 구성의 주요 사양이 요약되어 있습니다.
| 매개변수 | 사양 |
|---|---|
| 정격 용량 | 50KVA |
| 단계 | 3상 |
| 입력 전압 | 415V AC, 3상 |
| 출력 전압 | 220V, 3상 4선 |
| 탭 위치 | 380V / 400V / 415V / 430V / 450V |
| 빈도 | 50Hz |
| 권선 재료 | 구리 |
| 절연 등급 | F급 |
| 권선 온도 상승 | 100°C 이하 |
| 소음 수준 | 1미터에서 <60dB |
| 인클로저 보호 | IP23, 통풍 |
| 인클로저 재질 | 스테인레스 스틸 |
| 보호 | 입력측 및 출력측 MCCB |
| 모니터링 | 장착된 전압계 |
이러한 사양의 조합으로 인해 변압기는 관련 없는 구성 요소로 구매하기보다는 전압 변환, 전기 절연 및 통합 보호를 함께 고려해야 하는 프로젝트에 적합합니다.
5위치 탭 절환기는 어떻게 전압 적응성을 향상합니까?
실제 전력망 전압은 위치와 작동 조건에 따라 달라질 수 있습니다. 따라서 단 하나의 고정된 1차 전압 주위로 설계된 변압기는 공급 전압이 공칭 값과 다른 지역에 설치할 때 추가 고려 사항이 필요할 수 있습니다.
이 모델은 5개의 기본 전압 탭 위치를 제공합니다.380V, 400V, 415V, 430V 및 450V. 탭 체인저는 변압기를 사용 가능한 공급 장치에 연결할 때 설치 팀에게 더 큰 유연성을 제공합니다.
예를 들어, 실제 공급 조건이 표준 415V 입력과 다른 경우, 의도한 2차 전압을 유지하는 데 도움이 되는 적절한 탭을 선택할 수 있습니다. 이 기능은 변압기 선택 시 공급 전압 조건을 고려해야 하는 프로젝트에 특히 유용합니다.
그러나 탭 체인저는 무전압형입니다. 탭 위치를 변경하기 전에 변압기의 전원을 완전히 꺼야 합니다. 변압기에 전원이 공급되는 동안에는 절대로 조정하면 안 됩니다.
통합 설계로 설치가 어떻게 단순화됩니까?
변압기 설치는 전기 사양에만 국한되지 않습니다. 케이블 배선, 보호 장비, 접근성, 인클로저 구성 및 시운전 모두 최종 프로젝트 결과에 영향을 미칠 수 있습니다.
통합 MCCB 구성은 변압기 주변에 필요할 수 있는 별도 장비의 양을 줄여줍니다. 변압기와 보호 차단기 사이의 공장 배선은 설치 중에 필요한 현장 배선의 양을 줄이는 데도 도움이 될 수 있습니다.

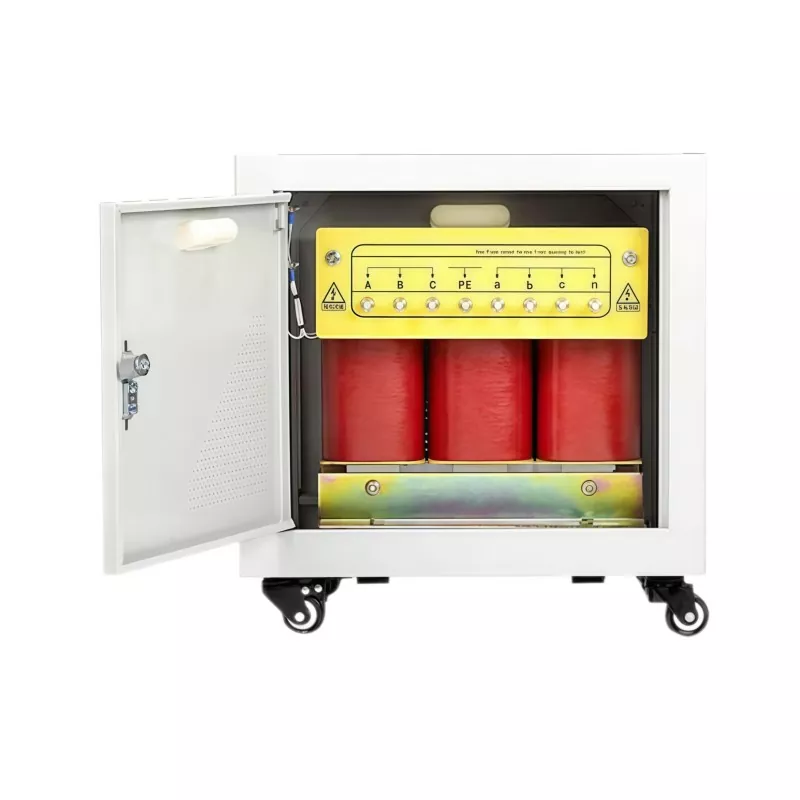

스테인리스 스틸 인클로저는 통풍이 잘되며 IP23 등급입니다. 또한 이 장치는 브레이크가 있는 잠금식 회전 바퀴를 사용하므로 설치 또는 유지 관리 작업 중에 위치 지정 및 이동이 더욱 편리해집니다.
전면 장착 전압계는 저전압 구획의 전압을 관찰하는 간단한 방법을 제공합니다. 이는 운영자가 별도의 외부 계측 장치 없이 표시된 전압을 확인할 수 있기 때문에 시운전 및 정기 검사 시 유용합니다.
50KVA 절연 변압기는 어디에 사용될 수 있습니까?
50KVA 용량은 제어된 3상 공급이 필요한 많은 중간 규모 전기 애플리케이션에 적합합니다. 실제 적합성은 항상 연결된 부하, 시동 전류, 듀티 사이클, 환경 조건 및 현지 전기 요구 사항에 대해 확인되어야 합니다.
일반적인 애플리케이션 환경은 다음과 같습니다.
- 산업 생산 시설
- 상업용 건물
- 공장 전기실
- 자동화 및 제어 시스템
- 기계 전원 공급 장치
- 전기적 절연이 필요한 장비
- 작업장 및 가공 시설
- 415V에서 220V로의 변환이 필요한 전기 배전 시스템
민감한 장비가 포함된 프로젝트의 경우 변압기는 분리된 구성 요소로 간주되기보다는 전체 배전 시스템의 일부로 평가되어야 합니다.
배송 전에 변압기 품질을 어떻게 확인합니까?
변압기 성능은 권선 품질, 절연 무결성, 전기 비율 정확도 및 전반적인 제조 일관성에 크게 좌우됩니다. 이러한 이유로 테스트는 공급업체 평가에서 중요한 부분이 되어야 합니다.
제품 정보에 따르면 GUANGBIAN은 배송 전에 통합 변압기 테스트 벤치를 사용합니다. 테스트 프로세스에는 권선 저항, 권선비, 절연 저항, 무부하 손실 및 전압 조정과 관련된 점검이 포함됩니다.
제조 공정은 배송된 장치에 대한 IEC 기반 테스트 요구 사항도 따릅니다. 문서화된 테스트 접근 방식은 구매자가 설치 전에 장비를 검토할 때 유용한 기술 증거를 제공합니다.
맞춤형 주문의 경우 구매자는 생산 전에 제조업체와 검사 요구 사항 및 프로젝트별 사양을 논의할 수도 있습니다. 이는 변압기가 특정 설치 환경이나 전기 시스템 구성을 충족해야 하는 경우 특히 중요합니다.
구매자가 주문하기 전에 무엇을 확인해야 합니까?
KVA 등급만을 기준으로 변압기를 선택하면 구성이 적합하지 않을 수 있습니다. 조달팀은 주문을 확인하기 전에 전체 전기 및 기계 요구 사항을 검토해야 합니다.
확인해야 할 핵심 사항은 다음과 같습니다.
- 1차 전압:사용 가능한 공급 전압과 위상 구성을 확인하세요.
- 2차 전압:출력 전압이 연결된 장비와 일치하는지 확인하십시오.
- 부하 용량:공칭 장비 등급에만 의존하기보다는 예상되는 연속 및 최대 부하를 계산합니다.
- 빈도:프로젝트에 50Hz, 60Hz 또는 다른 주파수가 필요한지 확인하십시오.
- 보호:MCCB 사양을 확인하고 현지 규정에 따라 추가적인 업스트림 또는 다운스트림 보호가 필요한지 확인하십시오.
- 설치 환경:IP23 보호가 의도한 위치에 충분한지 확인하십시오.
- 전압 조정:다중 위치 탭 절환기가 로컬 전력망 조건에 유리한지 고려하십시오.
- 선적 서류 비치:프로젝트 승인에 필요한 기술 도면, 테스트 보고서, 배선 정보 및 기타 문서를 요청하십시오.
국제 프로젝트의 경우 생산이 시작되기 전에 배송 치수, 포장, 설치 요구 사항, 적용 가능한 표준 및 시운전 절차를 명확히 하는 것도 유용합니다.
자주 묻는 질문
변압기가 작동하는 동안 탭 체인저를 조정할 수 있습니까?
아니요. 탭 절환기는 무전압형이므로 변압기의 전원을 완전히 끈 후에만 조정해야 합니다. 탭 위치를 변경하기 전에 항상 적절한 전기 안전 절차를 따라야 합니다.
변압기의 양쪽에 MCCB가 포함되어 있습니까?
예. 이 구성은 MCCB를 변압기 인클로저에 통합하고 입력 및 출력 측에 보호 기능을 제공합니다. 주문하기 전에 프로젝트 전기 요구 사항에 따라 정확한 차단기 배열을 확인해야 합니다.
그래도 별도의 분전함이 필요한가요?
많은 설치에서 통합 MCCB를 사용하면 별도의 보호 인클로저에 대한 필요성을 줄일 수 있습니다. 그러나 현지 전기 규정 및 전체 배전 설계에는 추가 보호 또는 스위칭 장비가 필요할 수 있습니다.
이 50KVA 변압기는 실외 설치에 적합합니까?
인클로저는 IP23 등급이며 실내 또는 적절하게 덮인 장소에 사용하도록 고안되었습니다. 폭우, 먼지 또는 기타 심각한 조건에 완전히 노출된 실외 환경의 경우 더 높은 인클로저 보호 수준이 더 적절할 수 있습니다.
어떤 유형의 권선 재료가 사용됩니까?
변압기는 구리 권선을 사용합니다. 구리는 전기 전도성과 안정적인 전력 전송에 대한 적합성으로 인해 변압기 권선에 널리 선택됩니다.
변압기를 맞춤 설정할 수 있나요?
예. 변압기 구성은 전기 매개변수, 보호 장치, 탭 설정, 외함 요구 사항 및 기타 응용 분야별 고려 사항을 포함한 프로젝트 요구 사항에 따라 논의될 수 있습니다.
이 변압기 구성을 선택하는 이유는 무엇입니까?
잘 설계된 변압기는 전압을 변환하는 것 이상의 역할을 수행해야 합니다. 이는 전기 시스템에 적합하고 설치를 단순화하며 적절한 보호 기능을 제공하고 장기간 작동에도 실용적이어야 합니다. 그만큼MCCB가 포함된 50KVA 건식 절연 변압기50KVA 3상 용량, 415V-220V 전압 변환, 구리 권선, 클래스 F 절연, 5위치 전압 조정, 통합 MCCB, IP23 스테인리스 스틸 인클로저 구성, 전압 모니터링 및 공장 테스트를 하나의 엔지니어링 솔루션으로 결합합니다.
맞춤형 건식 절연 변압기 솔루션을 공급할 수 있는 중국 변압기 제조업체를 찾는 구매자를 위해 GUANGBIAN은 통합 보호 및 애플리케이션별 구성이 필요한 프로젝트에 대한 실용적인 옵션을 제공합니다. 사양을 평가하거나 새로운 전기 설치를 계획하거나 변압기 공급업체를 비교하는 경우 MCCB가 포함된 50KVA 건식 절연 변압기를 검토하고 제조업체와 직접 프로젝트 요구 사항을 논의하세요. 전압 사양, MCCB 구성, 인클로저 요구 사항, 테스트 문서 또는 맞춤형 변압기 솔루션의 경우저희에게 연락주세요귀하의 애플리케이션에 맞는 기술 지침과 솔루션을 받아보세요.
