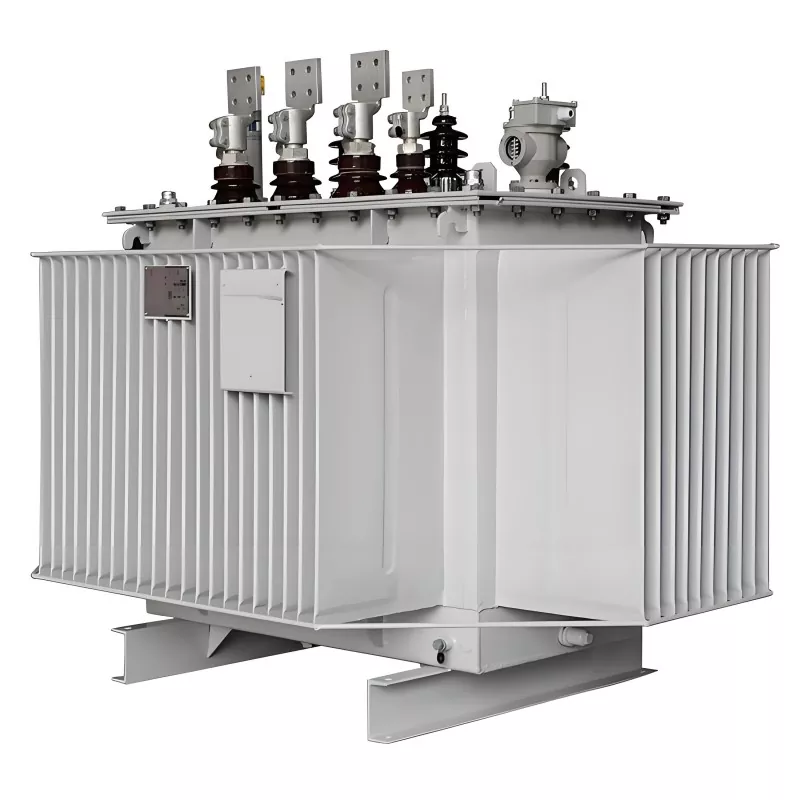

병렬운전 변압기

병렬 작동 변압기는 두 개 이상의 변압기가 동일한 전기 버스에 연결되어 특정 전기 조건을 충족한 후 동시에 공통 부하를 공급하는 작동 모드를 나타냅니다.

주요 목표는 다음과 같습니다.

전원 공급 장치 용량 증가

시스템 신뢰성 향상

운영 유연성 향상

단일 변압기의 과부하 위험 감소

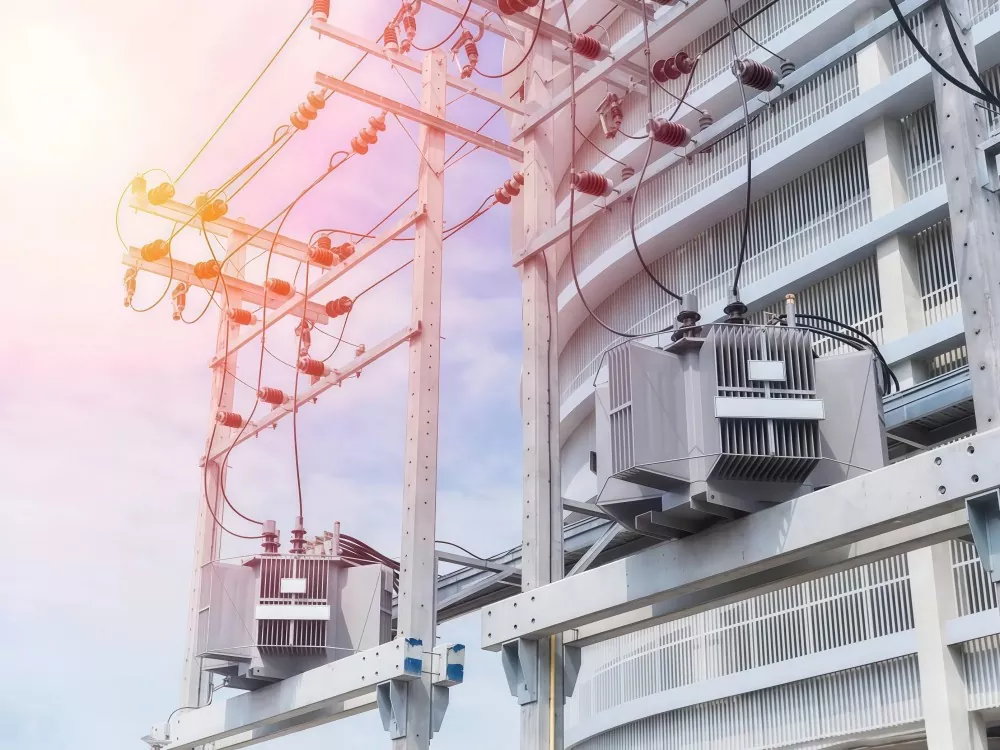

이 구성은 변전소, 산업용 전력 시스템, 데이터 센터 및 대규모 제조 시설에서 널리 사용됩니다.

장점

(1) 향상된 전력 신뢰성

하나의 변압기가 고장나더라도 다른 변압기는 계속해서 전력을 공급할 수 있습니다.

(2) 유연한 용량 확장

부하 수요가 증가하면 변압기를 추가할 수 있습니다.

(3) 더 높은 운영 효율성

부하 조건에 따라 변압기를 켜거나 끌 수 있어 무부하 손실을 줄일 수 있습니다.

(4) 유지보수 용이

시스템을 완전히 종료하지 않고도 개별 변압기를 수리할 수 있습니다.

(5) 비용 최적화

단일 대용량 변압기 투자가 필요하지 않습니다.

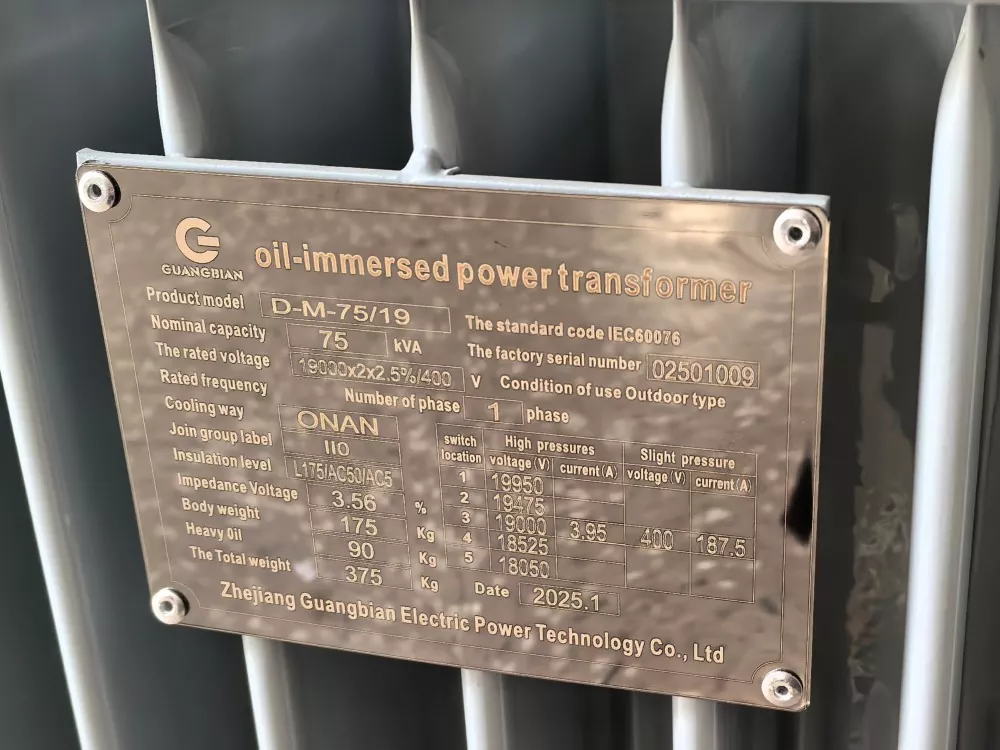

벡터 그룹 매칭

병렬 변압기 작동에 가장 중요한 규칙은 무엇인가요? 벡터 그룹을 일치시키세요.

벡터 그룹은 문자와 숫자(예: Dyn11, Yyn0)를 사용하여 구불구불한 연결을 설명합니다. 첫 글자: 고전압 권선 설정. 두 번째 문자: 저전압 측. 숫자는 30도 단계의 위상 변위를 나타냅니다.

왜 중요한가요?

서로 다른 벡터 그룹을 가진 두 개의 변압기를 병렬로 배치하면 2차 전압이 제대로 정렬되지 않습니다. 짝수 30도 위상 오프셋은 장치 간에 순환 전류를 생성합니다. 이 전류는 권선을 통해 흐르지만 유용한 부하가 없습니다. 결과: 과열, 에너지 낭비.

우리는 중국의 GUANGBIAN 공장에서 이 문제를 정기적으로 발견합니다. 고객은 두 개의 변압기를 가정합니다. 함께 실행할 수 있습니다. 사실이 아닙니다. Transformer 동기화가 여기에서 시작됩니다. 이 검사를 건너뛰고 변압기의 병렬 연결은 해결하는 것보다 더 많은 문제를 야기합니다.

예: Dyn11 장치는 Yyn0 변압기와 병렬로 작동하지 않습니다. 위상차로 인해 심각한 순환이 발생합니다. 현재 - 주위에 방법이 없습니다.

실용적인 조언

병렬 작동 변압기용 두 번째 변압기를 구입하기 전에 기존 장치의 벡터 그룹을 확인하세요. 구매사양에 ​​적어주세요. 새로운 장비를 선택할 때 일치하는 벡터 그룹을 명시적으로 지정하십시오. 호환성은 선택 사항이 아닙니다.

GUANGBIAN 공장에서는 중국 고객이 이를 확인하지 않고 변압기를 주문하는 것을 보았습니다. 세부 사항. 그런 다음 변압기 부하 공유가 실패한 이유를 궁금해하며 전화했습니다. 기본 사항을 건너 뛰지 마십시오.

임피던스 매칭

변압기는 적절한 부하 분배를 위해 유사한 임피던스 값(일반적으로 서로 10% 이내)이 필요합니다. 백분율로 표시되는 임피던스는 최대 부하에서의 전압 강하를 결정합니다.

한 장치의 임피던스가 훨씬 더 높으면 부하가 더 적게 전달됩니다. 다른 하나는 더 열심히 일하고, 더 뜨거워지고, 더 빨리 닳습니다. 우리와 같은 변압기 제조업체는 조언할 때 항상 임피던스 호환성을 확인합니다. 여러 변압기 작동 설정에서

임피던스가 부하 공유에 어떤 영향을 미치나요?

임피던스 값이 다른 두 개의 변압기를 사용하십시오.

변신 로봇	임피던스	부하분배 결과
유닛 A	6%	몫보다 더 많은 것을 차지한다
유닛 B	8%	용량 이하로 실행

임피던스가 낮은 변압기는 자연스럽게 더 많은 전류를 소비합니다. 기본적인 물리학입니다. 결과는? 하나의 단위가 작동합니다. 초과 근무를 하는 동안 다른 사람은 거의 기여하지 않습니다. 두 상황 모두 장기적으로 잘 작동하지 않습니다.

경기를 올바르게 진행하기

가능하다면 동일한 제조업체에서 병렬 작동 변압기용으로 설계된 변압기를 구입하세요. 동일한 생산 배치의 장치는 일반적으로 더 엄격한 임피던스 허용 오차를 유지합니다. 제조업체가 다른가요? 지정하다 구매 문서에서 임피던스 값을 명확하게 일치시킵니다.

부하 공유 기본 사항

일치하는 변압기는 정격에 비례하여 부하를 분배합니다. 500kVA 장치와 쌍을 이루는 1000kVA 장치는 부하를 대략 2:1로 분할합니다. 이는 사양이 일치할 때 변압기 부하 공유가 작동하는 방식입니다.

여러 변압기 운영 시스템을 구축하는 고객을 위해 GUANGBIAN 중국 공장에서는 이러한 점검을 표준 관행으로 시행합니다. 설치 전 사양 확인 분. 균형이 맞지 않는 병렬 변압기 뱅크를 고치시나요? 훨씬 더 오래 걸립니다.

부하 공유에 영향을 미치는 요인

임피던스 값: 임피던스가 낮은 장치는 자연스럽게 더 많은 전기 부하를 흡수합니다. 이는 변압기를 사용하는 방법의 기본입니다. 로드 공유가 작동합니다.
탭 체인저 위치: 탭 설정에 따라 전압 비율이 바뀌고 이는 전류가 장치 간에 분배되는 방식에 영향을 줍니다.
연결 품질: 느슨하거나 저항성이 있는 접촉 불량으로 인해 전류 분포가 왜곡되고 병렬 설정이 균형을 잃게 됩니다.
온도 영향: 작동 온도는 임피던스를 약간 변화시킵니다. 이것이 바로 지속적인 모니터링이 성과를 거두는 이유입니다.

부하 분산 모니터링

각 변압기의 2차측에 전류 센서를 배치하여 각 변압기가 처리하는 부하의 양을 정확히 확인합니다. 확인해보세요 정기적으로 판독합니다. 두 장치 모두 정격 한도 내에서 유지되어야 합니다. 주의해야 할 사항은 다음과 같습니다. 한 유닛이 상승하는 경우 용량이 85%를 넘고 다른 하나는 60% 미만으로 유지됩니다. 뭔가 이상하고 조사할 가치가 있습니다. 많은 식물이 구성되어 있습니다. 이 임계값에서 경보가 발생합니다. GUANGBIAN에서는 고객에게 병렬 배포 시 이 접근 방식을 취하도록 조언합니다. 변압기 구성 - 불규칙성을 미리 발견하는 것이 나중에 문제를 추적하는 것보다 낫습니다.

보호 시스템 조정

변압기를 병렬로 구동한다는 것은 보호 체계가 개별 장치 결함과 보호라는 두 가지 수준에서 작동해야 함을 의미합니다. 더 넓은 시스템 문제. 이 문제를 해결하는 제조업체를 선택하는 것은 생각보다 중요합니다. 우리 엔지니어링 팀 GUANGBIAN에서는 고객과 직접 협력하여 변압기 뱅크를 안정적으로 유지하는 보호 설정을 구축합니다 — 새로 설치하든, 오래된 장비를 개조하든 상관없습니다.

필수 보호 장치

차동 보호: 변압기 권선이나 코어 내부에서 발생하는 내부 결함을 포착합니다.

과전류 보호: 다운스트림 단락 및 너무 오랫동안 너무 높게 실행되는 부하에 대한 첫 번째 라인입니다.

접지 결함 보호: 전류가 의도한 경로를 벗어나 접지로 향하는 순간 이 보호 기능이 활성화됩니다.
차단기 오류 보호: 중요한 폴백 - 주 보호 장치가 호출을 놓칠 경우 이 보조 레이어가 여유 부분을 잡아서 결함을 격리합니다.

조정 문제

병렬 변압기를 실행한다는 것은 단일 오류로 인해 전체 설정이 중단되어서는 안 된다는 것을 의미합니다. 보호 논리는 다음과 같습니다. 좋은 부대 병사를 투입하면서 나쁜 행위자를 골라냅니다. 이를 위해서는 조정이 필요합니다. 가장 가까운 차단기는 문제는 업스트림에 영향을 미치기 전에 조치를 취해야 합니다.

설정 조정

보호 설정은 작동 중 정상적인 순환 전류를 고려해야 합니다. 너무 민감하게 설정하고 당신은 귀찮은 여행에 직면하게 될 것입니다. 너무 높게 설정하면 보호가 실행되지 않고 실제 결함이 빠져나갈 수 있습니다. 올바른 균형을 맞추려면 경험이 필요합니다. 중국 GUANGBIAN 공장의 엔지니어링 팀이 작업하고 있는 작업입니다. 매일 고객과 함께합니다.

일반적인 문제 및 해결 방법

순환 전류

문제: 변압기는 외부 부하가 연결되지 않은 경우에도 변압기 간에 전류를 교환합니다.
해결책: 벡터 그룹 구성이 조화를 이루고 임피던스 값이 일치하는지 확인하십시오. 다음을 기준으로 계산 변압기의 실제 정격 - 정격 수치의 5~10%를 초과하는 순환 전류는 설정에 뭔가가 잘못되었습니다.

부하 불균형

문제: 하나의 변압기가 정기적으로 필요한 것보다 더 많은 부하를 받습니다.
해결책: 임피던스 페어링, 탭 설정 및 연결이 얼마나 견고한지 살펴보십시오. 직렬 리액터를 설치하면 분할을 짝수쪽으로 다시 밀어 넣으십시오.

불쾌한 여행

문제: 일상적인 작업 중에, 특히 부하가 이동할 때 트립이 발생합니다.
해결책: 적절한 조정을 위해 보호 체계가 설정되어 있는지 다시 확인하십시오. 활력을 잊지 마세요 돌입 - 짧은 스파이크가 정상 전류의 8~12배에 도달할 수 있습니다.

설치 모범 사례

시스템을 구성할 때 다음 단계를 따르십시오.
모든 병렬 실행에서 케이블 길이와 사양을 일치시킵니다.
모든 연결을 사양에 맞게 조이세요. 추측하지 마세요.
전원을 공급하기 전에 벡터 그룹 구성을 테스트하십시오.
전체 핸드오버 전에 모니터링된 로드 공유 테스트 실행
나중에 참조할 수 있도록 설정 및 테스트 데이터를 서면으로 기록해 두십시오.

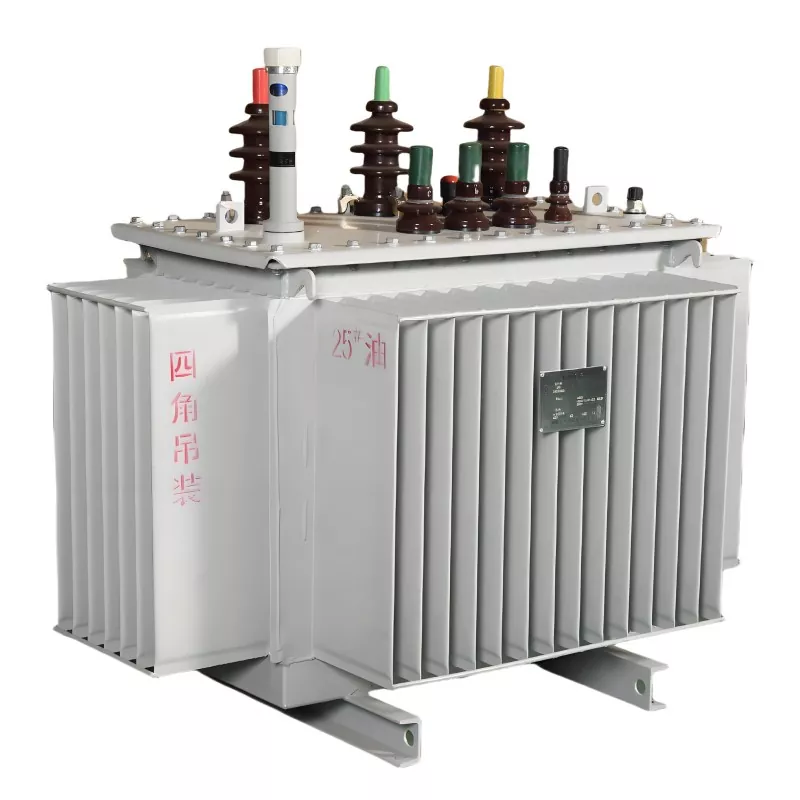

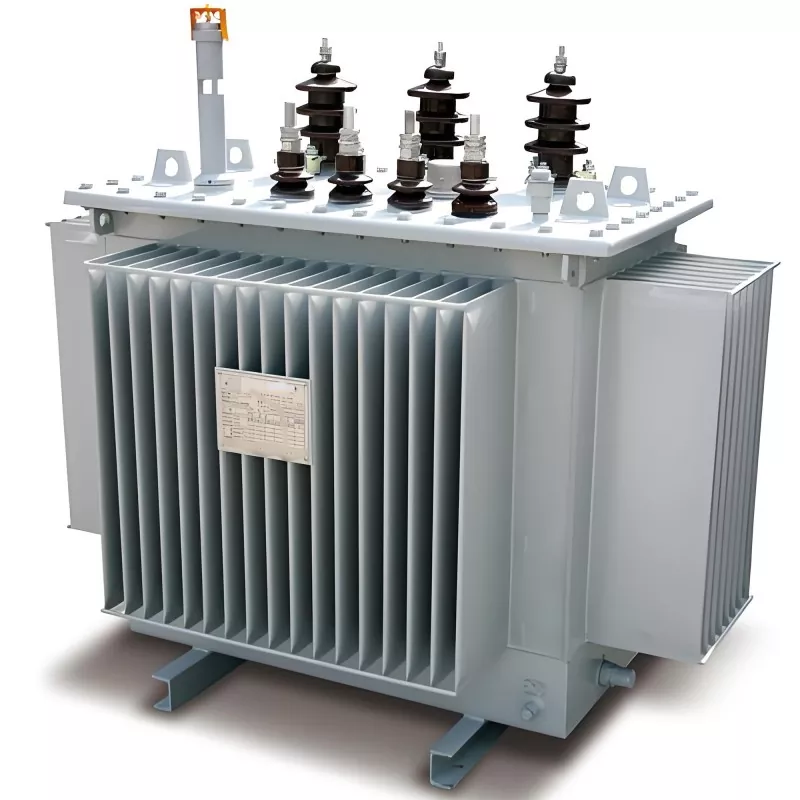

우리 공장

FAQ

Q1: 병렬 변압기는 동일한 모델이어야 합니까?

꼭 그런 것은 아니지만 전압비, 임피던스, 벡터군이 일치해야 합니다.

Q2: 용량이 다른 변압기를 병렬로 작동할 수 있습니까?

예, 하지만 균형 잡힌 로드 공유를 보장하려면 일반적으로 용량 비율이 3:1을 초과해서는 안 됩니다.

Q3: 병렬운전으로 인해 손실이 늘어나나요?

경부하 조건에서는 무부하 손실이 증가할 수 있지만 유연한 작동으로 인해 전반적인 효율성이 향상됩니다.

Q4: 병렬 작업에서 가장 일반적인 문제는 무엇입니까?

순환 전류, 고르지 않은 부하 분포 및 위상 불일치.

병렬 작동 변압기는 기술 요구 사항이 적절한 관심을 받을 때 용량 확장 전략으로 잘 작동합니다. 벡터 그룹 정렬, 임피던스 값 일치, 부하 분산 계획 및 보호 체계 조정 등 이러한 요소가 함께 결합되어 견고한 설치가 가능합니다. 이러한 요구 사항을 이해하는 엔지니어는 수년간 안정적인 서비스를 위해 병렬 변압기 뱅크를 자신있게 지정, 설치 및 운영할 수 있습니다. 중국 생산 시설의 실질적인 노하우를 보유한 제조업체인 GUANGBIAN은 먼 곳까지 가는 시스템을 구축하는 데 필요한 것이 무엇인지 이해하는 파트너가 될 준비가 되어 있습니다.
