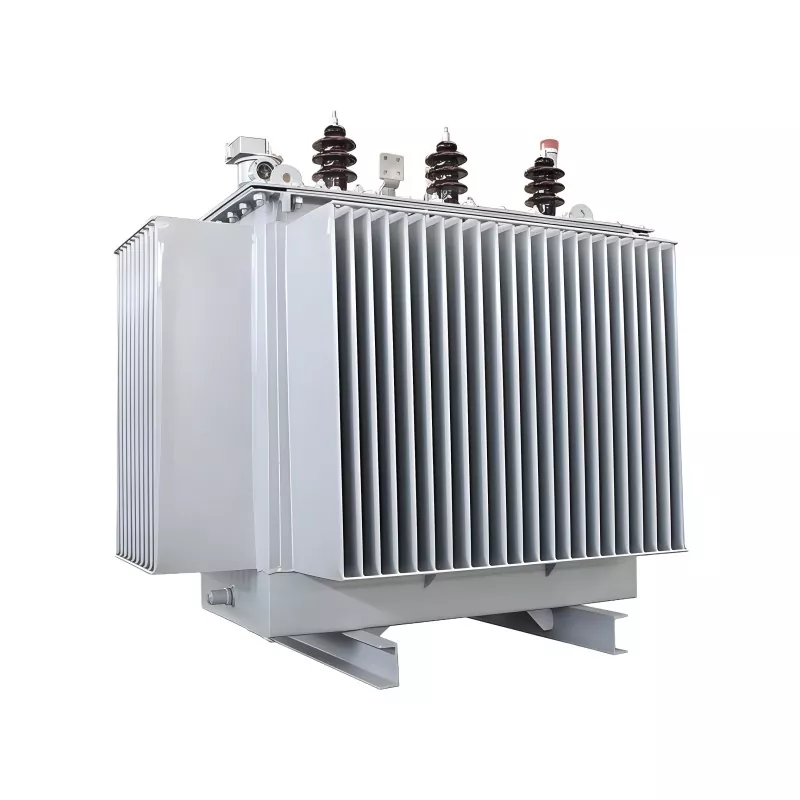

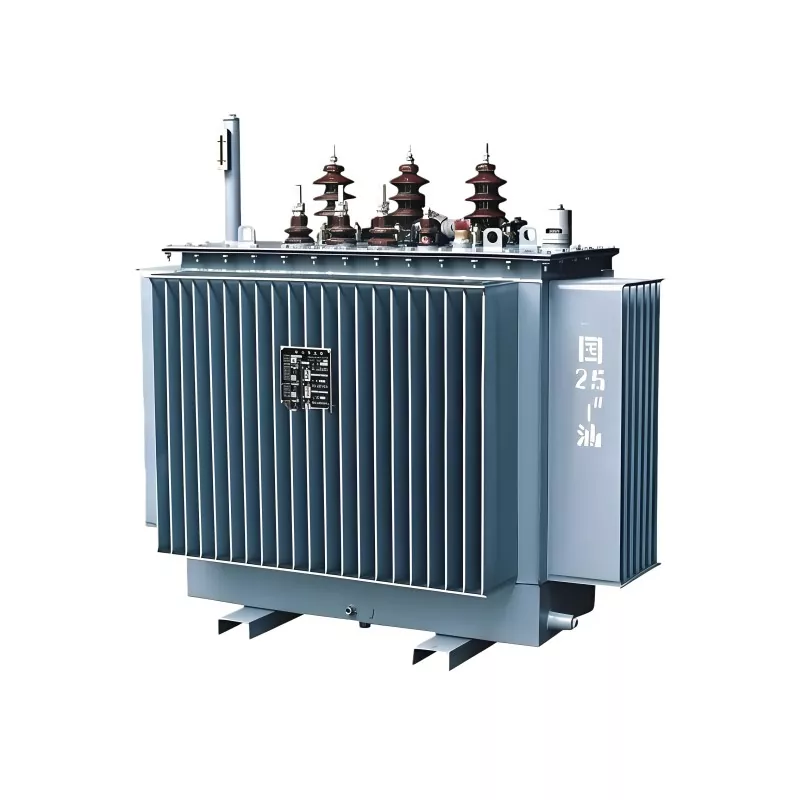

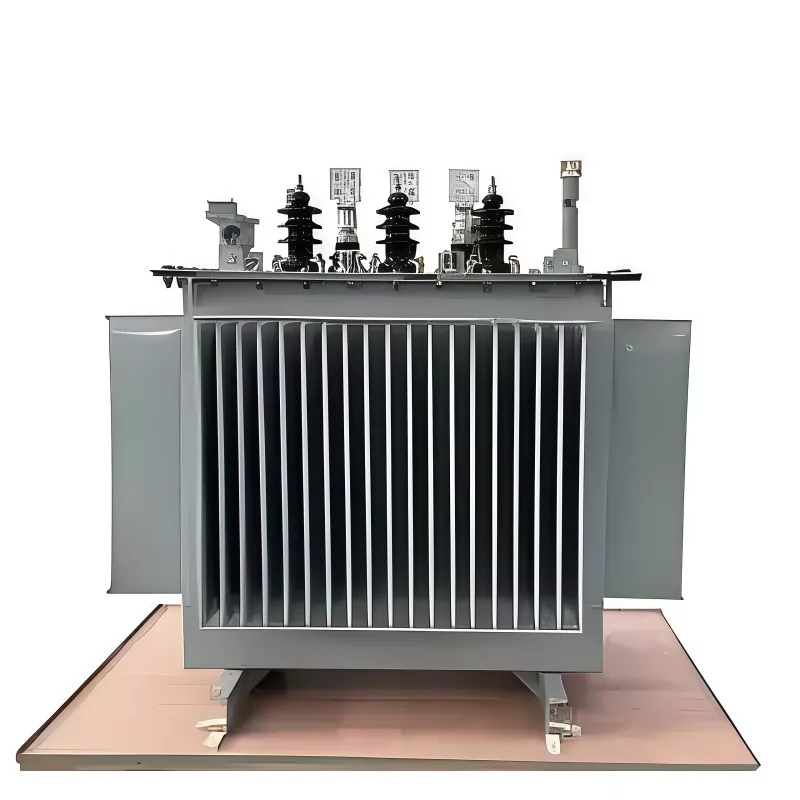

500KVA 10KV 오일 침지 변압기

중국 공장 Guangbian에서 제조한 이 500KVA 10KV 오일 침지 변압기는 매우 효율적이고 에너지 절약형 전력 변압기입니다. 완전히 밀봉된 구조를 특징으로 하며 주로 10KV 배전 시스템에 배치됩니다.

용량: 500KVA
입력 전압: 10KV
출력 전압: 0.4KV
주파수: 50/60Hz
연결: Dyn11
단계: 3
냉각 방식:ONAN
권선 재료: 알루미늄/구리
임피던스 전압:4%
무부하: ≤960W
부하: 5150W 이하

문의 보내기

제품 설명

GUANGBIAN 시리즈 디자인으로 제조된 이 500KVA 10KV 오일 침수형 변압기는 광대한 주거 지역에서 널리 사용됩니다. 수백 가구에 안정적인 전력을 공급하고 효율적인 전력 출력을 유지할 수 있습니다. 우리의 코어 구조는 변압기 작동 중 소음을 크게 줄일 수 있습니다. 변압기 근처에 사는 주민들도 영향을 받지 않습니다.

또한 500KVA 10KV 오일 침수형 변압기 우수한 코어 구조와 고품질 코어 재료는 물론 우수한 무부하 손실 및 부하 손실 성능을 통해 500KVA 변압기는 장기간 작동에 걸쳐 많은 전기 에너지 비용을 절감하여 간접적으로 현지 전력 소비 비용을 절감할 수 있습니다. 또한 당사의 완전 밀봉 설계는 모래, 먼지 및 기타 미립자가 많은 일부 환경에 효과적으로 적응할 수 있습니다.

주요 장점

1. 지속적인 작동에 대한 높은 신뢰성

연중무휴 지속적인 전력 분배를 위해 설계됨

단기 피크 부하에서 강력한 과부하 허용 오차

열악한 환경(열, 먼지, 습도)에서도 안정적인 성능

2. 우수한 냉각 성능

변압기 오일은 효율적인 열 방출을 제공합니다.

천연 오일 순환(ONAN 냉각)으로 온도 안정성 보장

고부하 시 권선 과열 방지

3. 긴 서비스 수명

밀폐형 탱크 설계로 산소 및 습기 침입 감소

절연체 노후화를 늦춘다

일반적인 수명: 적절한 유지 관리를 통해 20~30년

4. 높은 에너지 효율

낮은 무부하 및 부하 손실(특히 S11/S13 시리즈)

효율성은 일반적으로 98%~99% 범위에 이릅니다.

장기적인 전기 운영 비용 절감

5. 강한 단락 저항

강화된 권선 구조

결함 조건에서 높은 기계적 강도

불안정한 그리드 환경에 적합

6. 낮은 유지관리 비용

완전 밀봉 또는 보호 장치형 설계

건식 변압기에 비해 일상적인 유지 관리가 최소화됩니다.

기술문서

매개변수 이름	매개변수 값
정격 용량	500KVA
고전압 정격 입력 전압	10kV
저전압 정격 출력 전압	0.4kV
정격 주파수	50/60Hz
연결 그룹	Dyn11
단계 수	삼상
권선 재료	알루미늄/구리
임피던스 전압	4%±10%
냉각방식	오난
최대 주변 온도	+40℃
최소 주변 온도	-45℃
무부하 손실	≤960W
부하 손실	≤5150kW (75℃에서)
무부하 전류	2.0% 이하
절연 열 등급	A급(105℃)
상용주파 내전압(1분)	고전압 측: 35kV; 저전압측: 5kV
번개 충격 내전압	고전압 측: 75kV(피크값); 저전압측: 10kV(피크값)

운영 환경

온도 조건:

장기 작동 주변 온도: -25℃ ~ +45℃.

최대 작동 주변 온도: +50℃를 초과하지 않습니다.

보관 및 운송 온도:

-40℃ ~ +60℃.

습도 조건:

상대 습도: 25℃에서 ≤95%

고도 요구사항:

정격 고도 적응 범위: ≤1000미터

산업 비교(500KVA 10KV 변압기)

오일 침지형 및 건식 변압기

특징	오일 침지 변압기	건식 변압기
냉각방식	오일 냉각(고효율)	공기 냉각
과부하 용량	강한	보통의
비용	낮추다	더 높은
유지	낮은	매우 낮음
설치	야외 선호	실내 선호
수명	20~30년	15~25세
애플리케이션	산업, 그리드, 실외	건물, 병원

500KVA 10KV 산업용 또는 실외 배전 시스템의 경우 유침 변압기가 일반적으로 더 비용 효율적이고 견고합니다.

다른 용량과의 비교

용량	사용 사례	형질
250KVA	소규모 상업용	경부하, 저렴한 비용
500KVA	중공업	효율성과 비용의 균형
800KVA	대규모 공장	더 높은 부하 안정성
1000KVA+	변전소	고강도 그리드 애플리케이션
