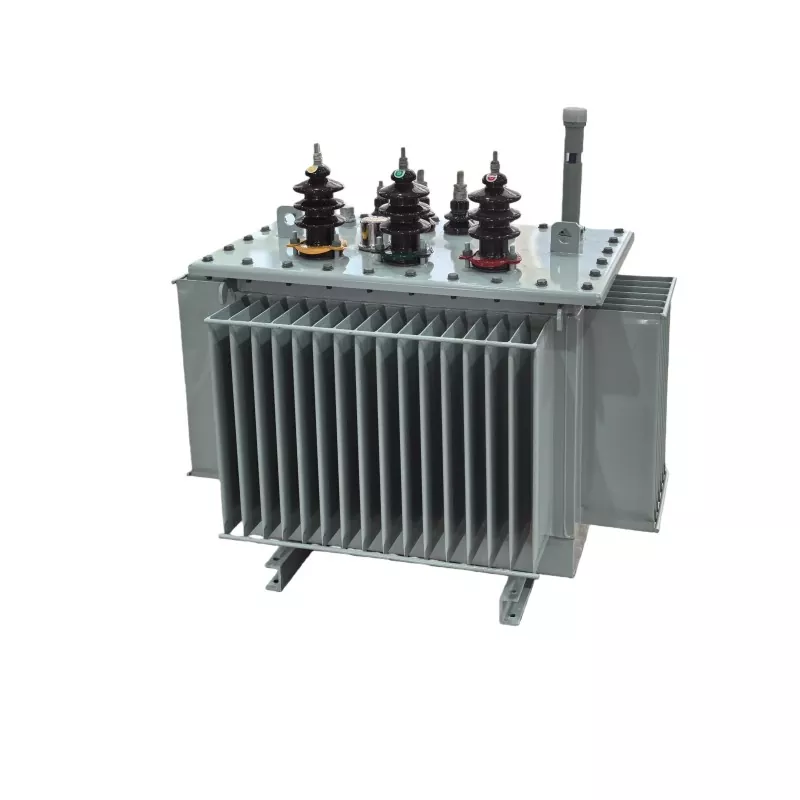

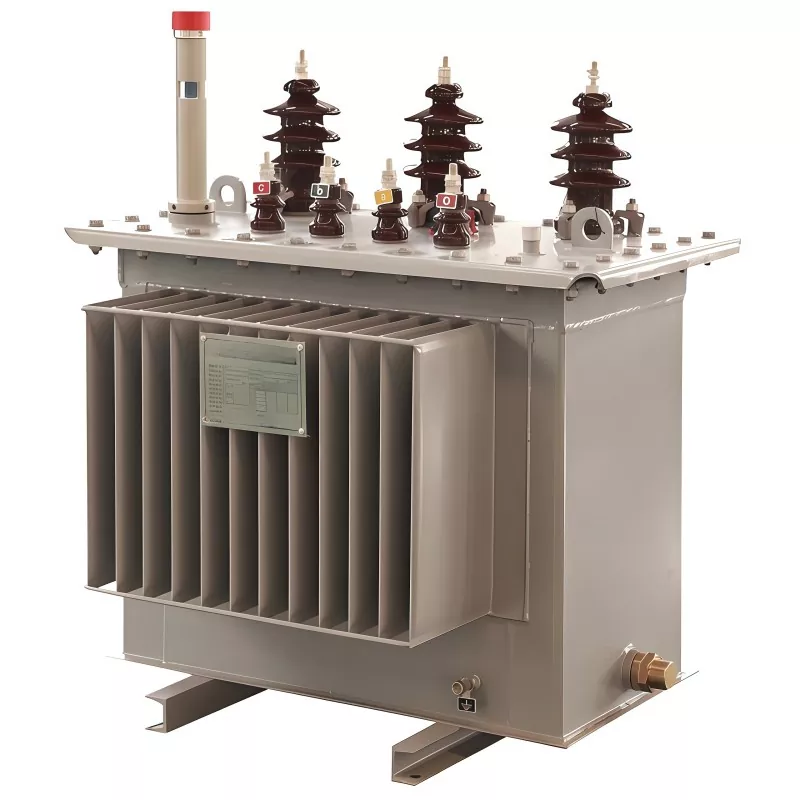

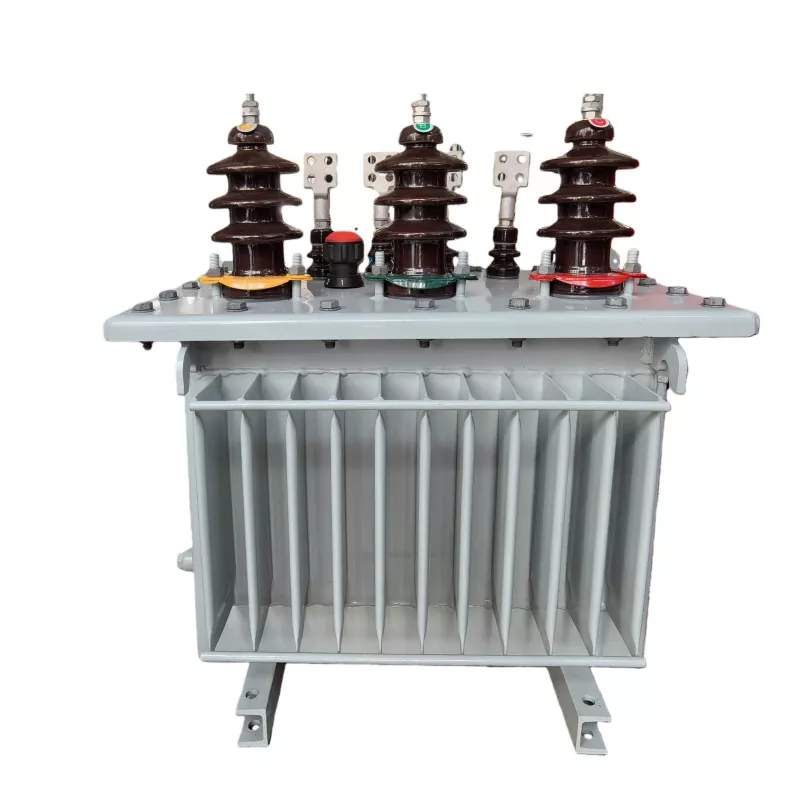

100KVA 11KV 오일 침지 변압기

100KVA 11KV 오일 유입 변압기는 산업, 상업 및 유틸리티 배전 시스템을 위해 11kV 1차 전압을 저전압 레벨(일반적으로 400V/415V/0.4kV)로 강압하도록 설계된 중전압 배전 변압기입니다.

이 제품은 냉각 및 절연 매체로 미네랄 절연유를 사용하여 연속 부하 조건에서 안정적인 열 성능과 높은 절연 내력을 보장합니다.

적용사례

GUANGBIAN이 생산한 100KVA 11KV 오일 침수 변압기는 최근 아프리카 고객에 의해 현지 배전 시스템에서 단락 손상을 입은 고장난 변압기를 교체하기 위해 배치되었습니다.

이 프로젝트에서 원래의 변압기는 비용 절감을 위해 선택된 알루미늄 권선을 사용했습니다. 그러나 불안정한 그리드 상태와 사용자 측의 잦은 전압 변동으로 인해 변압기는 과부하 및 단락 스트레스에 반복적으로 노출되어 과열이 발생하고 결국 권선 고장이 발생했습니다.

100KVA 변압기용 구리 권선과 알루미늄 권선

100KVA 배전 변압기의 경우 GUANGBIAN은 다음을 모두 제공합니다.

● 구리 권선 옵션

● 알루미늄 와인딩 옵션

알루미늄 권선은 초기 비용이 저렴하지만 구리 권선에 비해 내열성과 기계적 강도가 상대적으로 낮습니다.

다음과 같은 불안정한 전원 환경에서:

● 빈번한 전압 변동

● 높은 돌입 전류 조건

● 반복적인 단락 이벤트

알루미늄 권선은 다음과 같은 경향이 있습니다.

● 과부하 상태에서 과열

● 절연 열화

● 열악한 그리드 애플리케이션에서 수명 감소

비용 대 신뢰성 고려 사항

알루미늄 권선 변압기는 초기 구매 비용이 낮지만 실제 응용 분야에서는 불안정한 그리드 환경에서 다음으로 인해 총 수명 주기 비용이 증가할 수 있음을 보여줍니다.

● 유지보수 요구사항

● 예상치 못한 실패

● 교체 비용

따라서 장기적인 시스템 안정성을 보장하고 예상치 못한 가동 중지 시간을 줄이기 위해서는 초기 가격보다는 실제 작동 조건을 기준으로 자재를 선택해야 합니다.

기술문서

운영 환경

온도 조건:

장기 작동 주변 온도: -25℃ ~ +45℃.

최대 작동 주변 온도: +50℃를 초과하지 않습니다.

보관 및 운송 온도:

-40℃ ~ +60℃.

습도 조건:

상대 습도: 25℃에서 ≤95%

고도 요구사항:

정격 고도 적응 범위: ≤1000미터

기술 포지셔닝과 경쟁사

침지식 변압기와 건식 변압기

유침 변압기는 고강도, 실외 및 장수명 애플리케이션에 더 적합합니다.

하위 규격 대비 (S9/S11/S13 시리즈 동향)

● S9: 손실 증가, 시대에 뒤떨어진 효율 기준

● S11: 기본 현대적 효율성

● S13: 저손실, 고효율 설계(수출 시장에서 선호)

S13 핵심 기술로 설계된 100KVA 변압기는 S11에 비해 무부하 손실을 15~30% 줄여 장기간 작동에 따른 ROI를 향상시킬 수 있습니다.

시장 수준의 경쟁업체 포지셔닝

일반 제조업체와 비교:

● 손실 제어 향상(무부하 + 부하 손실 최적화)

● 더욱 강한 단락 내성 성능

● 씰링 기술 향상(오일 누유 방지)

● 수출 시장을 위한 규정 준수 문서 개선

우리 공장

판금 작업장

호일 감기 작업장

와인딩 워크숍

와인딩 오븐 워크샵

변압기 조립 작업장

변압기 시운전 워크숍

FAQ

Q1: 100KVA 오일 침지 변압기의 수명은 얼마나 됩니까?

일반적으로 부하 조건, 유지 관리 및 설치 환경에 따라 20~30년입니다.

Q2: 야외에서 사용할 수 있나요?

예. 유침 변압기는 실외 변전소와 열악한 환경을 위해 특별히 설계되었습니다.

Q3: 어떤 유지관리가 필요합니까?

● 정기 오일 레벨 점검

● 주기적인 오일 유전 테스트

● 부싱 및 연결 조임

● 온도 모니터링

유지보수 간격은 일반적으로 건식 변압기보다 깁니다.

Q4: 11KV와 10KV 변압기의 차이점은 무엇입니까?

11KV는 국제 배전 네트워크에서 일반적으로 사용되는 더 높은 시스템 전압 레벨입니다. 성능 원칙은 유사하지만 절연 요구 사항은 더욱 엄격합니다.

Q5: 재생에너지 프로젝트에 적합한가요?

예. 안정성과 과부하 내성으로 인해 태양광 및 풍력 강압 배전 시스템에 널리 사용됩니다.
