교체 오일 침지 변압기

교체용 오일 유입 변압기는 일반적으로 장비 노후화, 고장, 용량 제한 또는 효율성 업그레이드 요구 사항으로 인해 작동 배전 시스템의 기존 변압기를 교체하도록 특별히 설계된 일종의 오일 충전 전력 변압기입니다.

신규 설치에 사용되는 변압기와 달리 교체 변압기는 시스템 호환성, 물리적 호환성 및 기존 전기 인프라와의 원활한 통합에 중점을 두고 설계되었습니다.

공학적 정의

전기 공학의 관점에서 교체용 오일 유입 변압기는 다음과 같이 정의할 수 있습니다.

전압 레벨, 벡터 그룹, 설치 치수, 부하 프로파일 등 기존 네트워크 조건에 따라 설계 또는 최적화되어 원래 시스템을 크게 수정하지 않고 사용중인 유침 변압기를 직접 교체할 수 있는 전력 변압기입니다.

주요 기술적 특성

일반적인 교체용 유입 변압기는 다음과 같은 기술 요구 사항에 따라 정의됩니다.

전압 호환성:6kV/0.4kV, 10kV/0.4kV 등 기존 시스템 수준과 일치합니다.

설치 호환성:기존 기반, 케이블 진입점 및 변전소 레이아웃에 맞게 설계되었습니다.

벡터 그룹 매칭:일반적으로 Dyn11 또는 원래 변압기 구성과 동일

단락 임피던스 조정:일반적으로 시스템 안정성을 보장하기 위해 5%~8% 범위 내에서 설계되었습니다.

성능 최적화:교체된 장치에 비해 효율성을 향상시키고 손실을 줄이거나 열 성능을 향상시킬 수 있습니다.

먼저 적당한 크기를 파악하세요

예를 들면 다음과 같습니다. 현재 부하는 800kVA이고 400kVA의 새로운 수요를 추가합니다. 약간의 성장 마진을 고려하면 1250-1600kVA가 합리적입니다. 오늘의 숫자만 보지 마십시오. 약간의 여유를 두는 것이 항상 안전한 방법입니다.

변압기 용량을 계산할 때 다음 매개변수를 염두에 두십시오. 전압 레벨은 기존 시스템(예: 10kV/0.4kV)과 일치해야 하며 벡터 그룹 Dyn11은 대부분의 상업용 애플리케이션에 작동하며 5-8%의 임피던스가 표준입니다. 확실하지 않은 경우 GUANGBIAN의 중국 공장 팀이 설정을 검토하고 제조 전에 사양을 확인할 수 있습니다.

교환 전 무엇을 준비해야 하나요?

확인해야 할 세 가지 사항:

1.전기적 평가 - 버스바와 케이블이 더 높은 전류를 처리할 수 있습니까? 보호 체계를 조정해야 합니까?

2. 구조 점검 — 기초 크기, 장치 이동을 위한 접근 경로, 환기 조건.

3. 유틸리티 조정 - 용량 업그레이드를 위해서는 들어오는 공급량을 변경해야 할 수도 있습니다. 정전 허가를 조기에 처리하십시오.

변압기 교체 프로젝트를 계획하고 계시다면 중국 공장의 GUANGBIAN 기술팀이 이러한 항목을 검토하는 데 도움을 드릴 수 있습니다. 우리는 제조 시설에서 유사한 사례를 처리해 왔으며 종종 간과되는 세부 사항이 무엇인지 알고 있습니다.

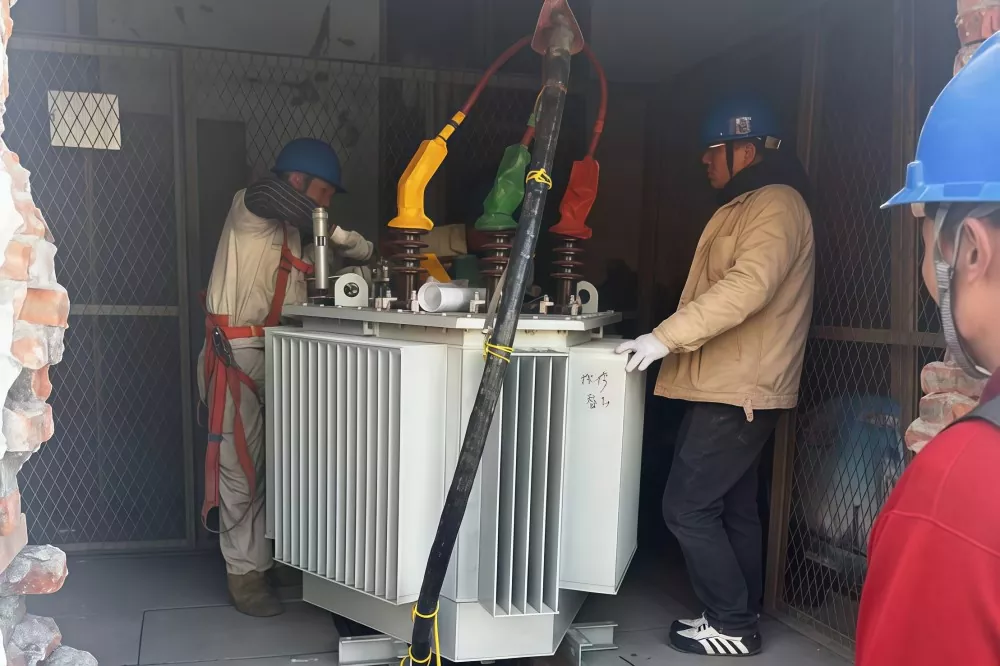

설치 및 시운전

전원 끄기 → 연결 끊기 → 기존 장치 제거 → 새 변압기 배치 → 배선 → 테스트 → 전원 공급

테스트 단계를 건너뛰지 마십시오: 권선비 테스트, 절연 저항, 벡터 그룹 검증, 저항 측정. 스위치를 켜기 전에 모든 것이 통과되어야 합니다. 처음 몇 주 동안은 온도를 주시하고, 이상한 소음이 들리는지, 진동이 있는지 확인하십시오.

비용은 얼마입니까?

1250kVA 장치의 경우 변압기 자체 비용은 $25,000~45,000입니다. 설치 및 수정을 포함하면 총 프로젝트 비용은 약 $35,000~75,000입니다. 기존 장치가 거의 20년 동안 작동된 경우 병렬 장치를 추가하는 것보다 새 장치로 교체하는 것이 더 합리적입니다. 유지 관리가 덜 번거롭고 효율성이 더 좋습니다.

설치 후 테스트 보고서와 준공 도면을 파일로 보관하십시오. 분기별로 온도를 확인하고 매년 오일 분석을 수행합니다(오일이 채워진 유형의 경우). 적절한 관리를 통해 이 장비는 20~30년 동안 원활하게 작동해야 합니다.

GUANGBIAN의 중국 공장에서는 장거리용으로 제작된 변압기를 제조합니다. 변압기 선택 단계에 있거나 사양 검토가 필요한 경우 당사 팀이 도움을 드릴 수 있습니다.

표준 신규 설치 변압기와의 차이점

FAQ

1. 교체용 유입 변압기란 무엇입니까?

운영 전력 시스템의 기존 변압기를 대체하도록 설계된 유침형 변압기입니다. 이는 원래의 전기 조건과 일치하도록 제작되었으므로 최소한의 수정만으로 시스템이 계속 작동할 수 있습니다.

2. 변압기는 언제 교체해야 합니까?

변압기가 노후(일반적으로 15~25년 이상)되거나 고장이 자주 발생하거나 현재 부하 수요를 충족할 수 없거나 유지 관리 비용이 높을 경우 교체가 필요합니다.

3. 교체할 올바른 용량을 어떻게 선택합니까?

용량은 현재 부하, 향후 확장(보통 15~25% 마진), 전압 수준 및 설치 제한과 같은 시스템 조건을 기준으로 선택됩니다.

4. 교체용 변압기로 용량을 늘릴 수 있습니까?

예. 교체 장치를 더 높은 용량으로 업그레이드할 수 있지만 기존 케이블, 스위치기어 및 보호 시스템의 호환성을 확인해야 합니다.

5. 변압기를 교체할 때 무엇이 ​​일치해야 합니까?

주요 매개변수에는 전압 비율, 벡터 그룹(일반적으로 Dyn11), 임피던스(약 5~8%) 및 물리적 설치 크기가 포함됩니다.

6. 교체 절차는 얼마나 걸리나요?

설치 및 교체에는 일반적으로 현장 조건에 따라 1~3일이 소요되며 테스트 및 시운전에 추가 시간이 소요됩니다.
